Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

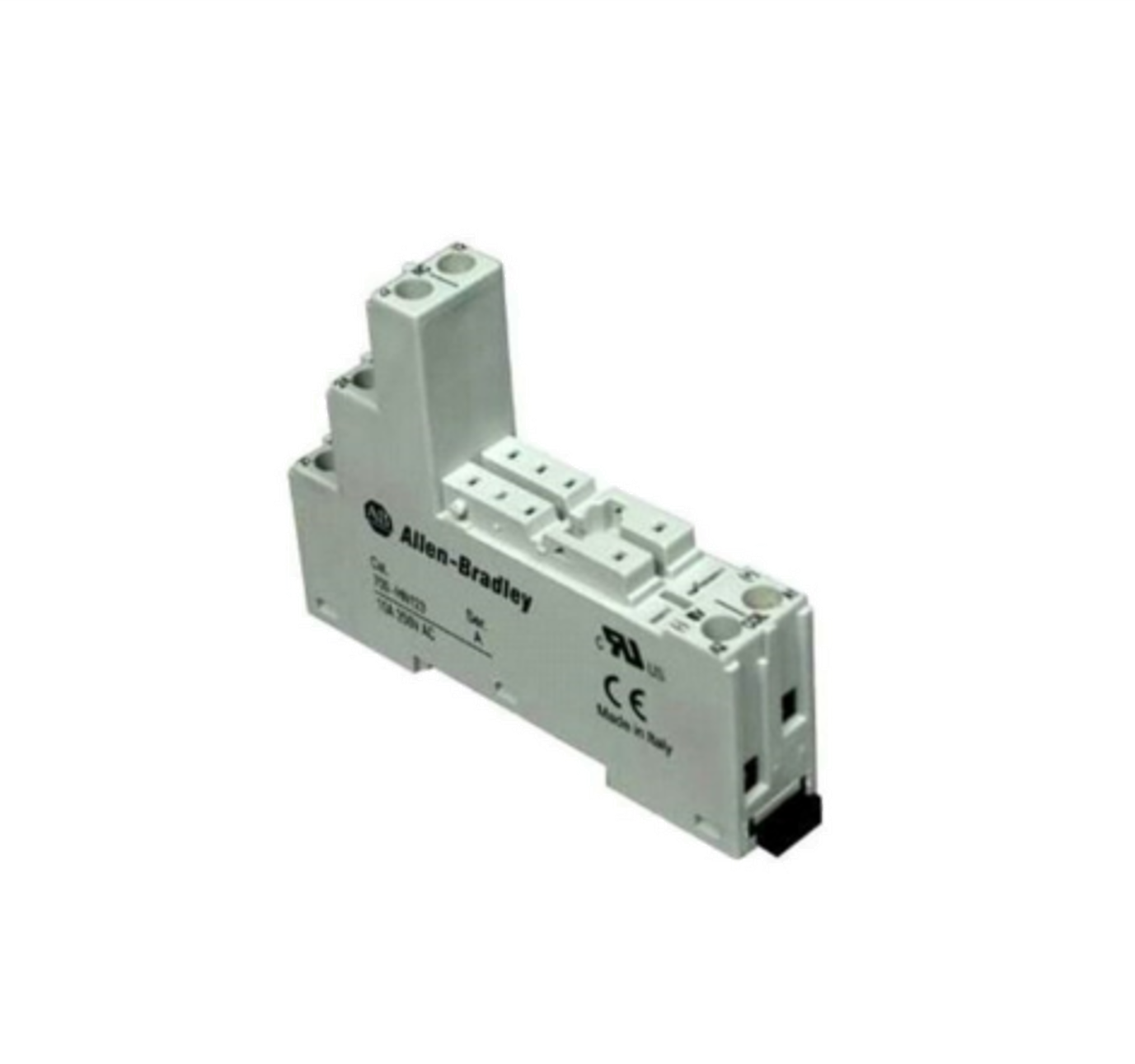

FUNCIÓN: BASE O ZÓCALO PARA RELÉ DE PROPÓSITO GENERAL (SOCKET) MODELO 700-HN123 DE LA SERIE 700-HN DE ALLEN-BRADLEY (ROCKWELL AUTOMATION). ESTE CONECTOR PROPORCIONA EL MEDIO PARA CONECTAR Y SOSTENER RELÉS ENCHUFABLES DE 12 PINES, PERMITIENDO QUE EL RELÉ SEA INTERCAMBIADO FÁCILMENTE SIN TENER QUE MANIPULAR EL CABLEADO FIJO.
ESPECIFICACIONES DEL CONECTOR:
TIPO DE CONECTOR: ZÓCALO PARA RELÉS ENCHUFABLES.
NÚMERO DE PINES: DISEÑADO PARA RELÉS CON 12 PINES (DUODECAL). ESTE ZÓCALO ES COMÚN PARA RELÉS DE 4 POLOS DOBLES (4PDT) O RELÉS CON CONFIGURACIONES DE CONTACTOS AVANZADAS.
CONEXIÓN ELÉCTRICA: UTILIZA TERMINALES DE TORNILLO PARA CONECTAR LOS CABLES DE CONTROL Y CARGA, ASEGURANDO UNA CONEXIÓN DURADERA Y DE ALTA FIABILIDAD.
COMPATIBILIDAD:
RELÉS COMPATIBLES: ES COMPATIBLE CON RELÉS DE CONTROL DE PROPÓSITO GENERAL DE LA SERIE ALLEN-BRADLEY 700-H Y OTRAS SERIES ESTÁNDAR DE 12 PINES QUE CUMPLEN CON LA CONFIGURACIÓN DUODECAL.
DISEÑO Y MONTAJE:
MONTAJE: ESTE ZÓCALO ES VERSÁTIL Y PERMITE DOS MÉTODOS DE MONTAJE COMUNES:
MONTAJE EN CARRIL DIN DE 35 MM.
MONTAJE EN PANEL (SUPERFICIE) MEDIANTE TORNILLOS.
ESTRUCTURA: ESTE TIPO DE BASE INCLUYE UNA CUBIERTA O MECANISMO DE BLOQUEO PARA PROTEGER EL RELÉ ENCHUFADO Y PREVENIR SU DESCONEXIÓN ACCIDENTAL.
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 700-HN123
MODELO/SERIE: 700-HN
TIPO DE PRODUCTO: BASE / ZÓCALO PARA RELÉ (SOCKET)
NÚMERO DE PINES: 12 PINES (DUODECAL)
TIPO DE CONEXIÓN: TERMINALES DE TORNILLO
MONTAJE: CARRIL DIN O PANEL
COMPATIBILIDAD: RELÉS ENCHUFABLES DE 12 PINES
PESO NETO APROXIMADO: 0.06 KG O 60 G
