Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

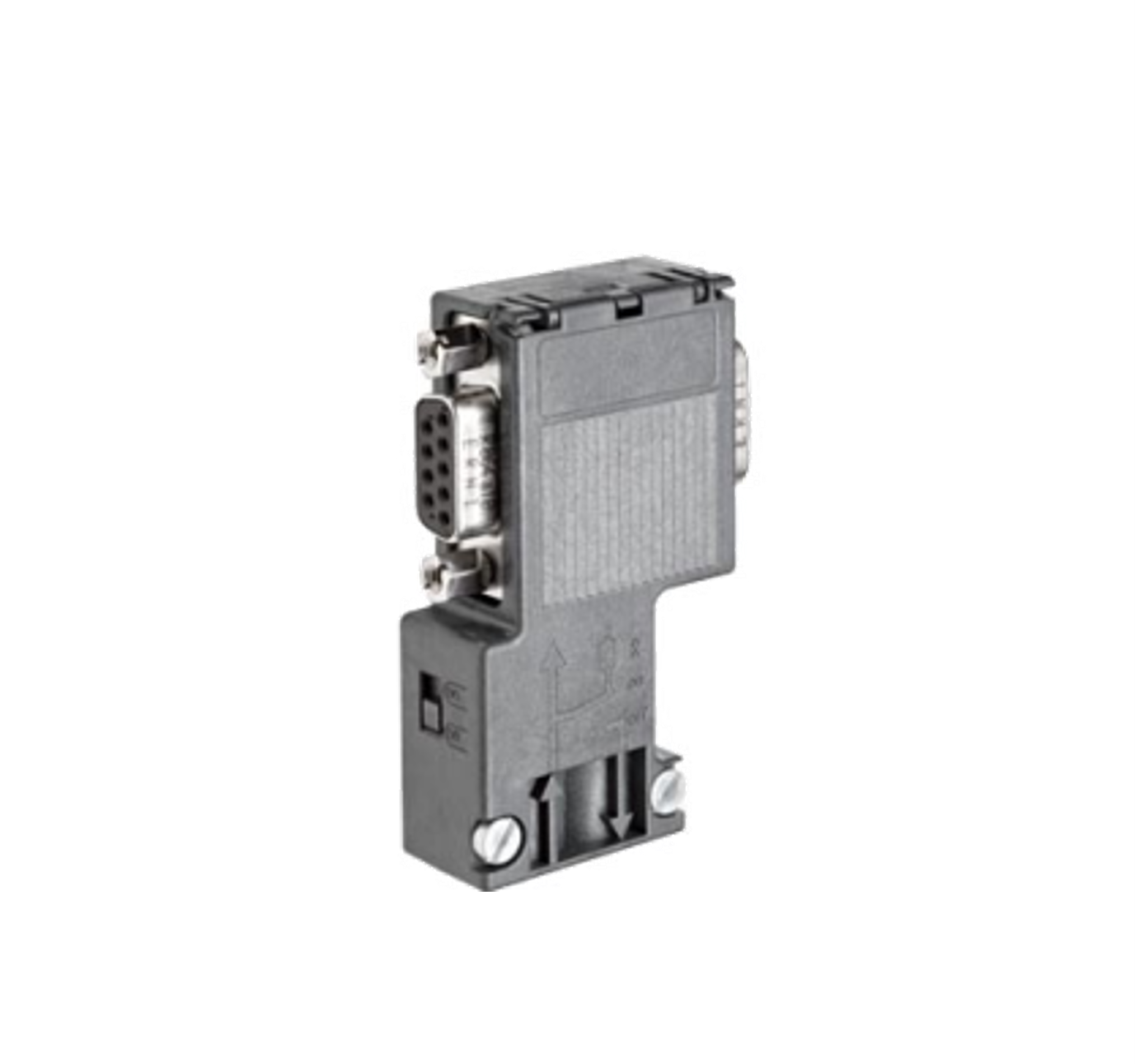

FUNCIÓN: CONECTOR DE BUS DE CAMPO MODELO SIMATIC DP CONNECTOR CÓDIGO 6ES7972-0BB12-0XA0 DE SIEMENS. ESTE CONECTOR SE UTILIZA PARA LA CONEXIÓN DE MÓDULOS DE BUS (EJ. CPUS TARJETAS DE COMUNICACIÓN MÓDULOS DE E/S DISTRIBUIDAS) A LA RED DE COMUNICACIÓN PROFIBUS DP (DECENTRALIZED PERIPHERY).
DISEÑO Y CONEXIÓN RÁPIDA:
ÁNGULO: DISEÑO DE 90 GRADOS (ÁNGULO RECTO) CON SALIDA DE CABLE VERTICAL (HACIA ABAJO O HACIA ARRIBA). ESTO ES ÚTIL PARA APLICACIONES CON ESPACIO LIMITADO O PARA DIRECCIONAR EL CABLEADO HACIA LA CANALETA.
TECNOLOGÍA: UTILIZA LA TECNOLOGÍA DE CONEXIÓN RÁPIDA (FAST CONNECT – FC) QUE PERMITE UNA TERMINACIÓN RÁPIDA Y SIN HERRAMIENTAS ESPECIALES (SOLO SE REQUIERE PELAR EL CABLE), REDUCIENDO EL TIEMPO DE INSTALACIÓN.
CABLE: DISEÑADO PARA UTILIZAR CON EL CABLE ESTÁNDAR DE BUS PROFIBUS (CABLE PÚRPURA).
TERMINACIÓN INTEGRADA:
FUNCIÓN: INCORPORA UNA RESISTENCIA DE TERMINACIÓN QUE SE ACTIVA O DESACTIVA MEDIANTE UN INTERRUPTOR DESLIZANTE.
USO: EL INTERRUPTOR DEBE ESTAR EN LA POSICIÓN ‘ON’ (ACTIVADO) SI EL CONECTOR SE ENCUENTRA AL PRINCIPIO O AL FINAL DE UN SEGMENTO DE BUS Y EN ‘OFF’ (DESACTIVADO) SI ESTÁ EN UN PUNTO INTERMEDIO.
ESPECIFICACIONES DE COMUNICACIÓN:
PROTOCOLO: PROFIBUS DP.
VELOCIDAD: COMPATIBLE CON TODAS LAS VELOCIDADES DE TRANSFERENCIA DE DATOS DE PROFIBUS, HASTA 12 MBIT/S.
COMPATIBILIDAD:
SISTEMAS: COMPATIBLE CON LAS INTERFACES PROFIBUS DE LA MAYORÍA DE LOS DISPOSITIVOS SIMATIC (S7-300 S7-400 ET 200S/M/SP).
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 6ES7972-0BB12-0XA0
MODELO/SERIE: SIMATIC DP CONNECTOR
TIPO DE PRODUCTO: CONECTOR DE BUS PROFIBUS
ÁNGULO DE CONEXIÓN: 90 GRADOS (VERTICAL)
TECNOLOGÍA DE CONEXIÓN: FAST CONNECT (CONEXIÓN RÁPIDA)
CARACTERÍSTICAS: RESISTENCIA DE TERMINACIÓN INTEGRADA
VELOCIDAD MÁXIMA: 12 MBIT/S
PESO NETO APROXIMADO: 0.04 KG O 40 G
