Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

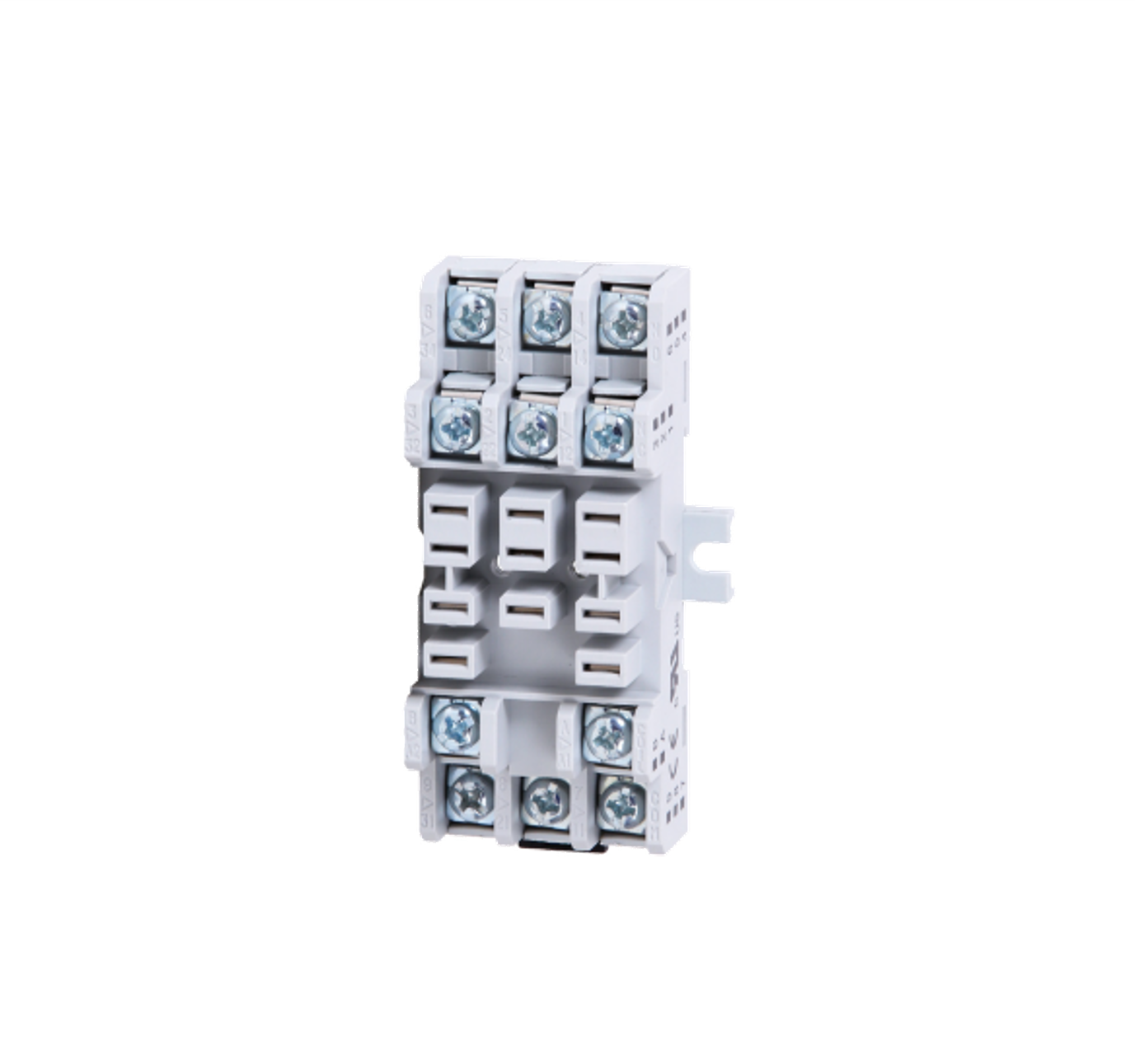

FUNCIÓN: BASE O ZÓCALO PARA RELÉ DE PROPÓSITO GENERAL EN MINIATURA (SOCKET) MODELO 700-HN154 DE LA SERIE 700-HN DE ALLEN-BRADLEY (ROCKWELL AUTOMATION). ESTE CONECTOR ESPECÍFICO ESTÁ DISEÑADO PARA ACOMODAR LOS RELÉS ENCHUFABLES DE TAMAÑO MÁS PEQUEÑO (MINIATURA) O RELÉS DE INTERFAZ, PERMITIENDO CONEXIONES DE CABLEADO PERMANENTES Y UN FÁCIL INTERCAMBIO DEL RELÉ.
ESPECIFICACIONES DEL CONECTOR:
TIPO DE CONECTOR: ZÓCALO PARA RELÉS ENCHUFABLES DE 14 PINES.
NÚMERO DE PINES: DISEÑADO PARA RELÉS CON 14 PINES (TÍPICAMENTE PARA RELÉS DE 4 POLOS DOBLES – 4PDT) O RELÉS DE INTERFAZ TIPO MINIATURA. EL CÓDIGO ‘154’ HACE REFERENCIA A LA SERIE DE RELÉS MINIATURA (700-K).
CONEXIÓN ELÉCTRICA: UTILIZA TERMINALES DE TORNILLO PARA CONECTAR LOS CABLES DE CONTROL Y CARGA.
COMPATIBILIDAD:
RELÉS COMPATIBLES: ESTE ZÓCALO ES IDEAL PARA LOS RELÉS DE INTERFAZ O RELÉS DE MINIATURA DE 14 PINES DE LAS SERIES 700-K DE ALLEN-BRADLEY, DONDE LA DENSIDAD DE CABLEADO ES CRÍTICA.
DISEÑO Y MONTAJE:
MONTAJE: DISEÑADO PRINCIPALMENTE PARA MONTAJE EN CARRIL DIN DE 35 MM, OPTIMIZANDO EL ESPACIO EN EL ARMARIO. EL DISEÑO PERMITE UN MONTAJE LATERAL AJUSTADO.
DIMENSIONES: ES MÁS ESTRECHO QUE LOS ZÓCALOS ESTÁNDAR DE 8 U 11 PINES, DEBIDO A SU ENFOQUE EN RELÉS DE MINIATURA.
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 700-HN154
MODELO/SERIE: 700-HN (MINIATURE RELAY SOCKET)
TIPO DE PRODUCTO: BASE / ZÓCALO PARA RELÉ MINIATURA (SOCKET)
NÚMERO DE PINES: 14 PINES
TIPO DE CONEXIÓN: TERMINALES DE TORNILLO
MONTAJE: CARRIL DIN
COMPATIBILIDAD: RELÉS DE MINIATURA DE 14 PINES (EJ. SERIE 700-K)
PESO NETO APROXIMADO: 0.03 KG O 30 G
