Detalles del producto
CARACTERISTICAS PRINCIPALES:

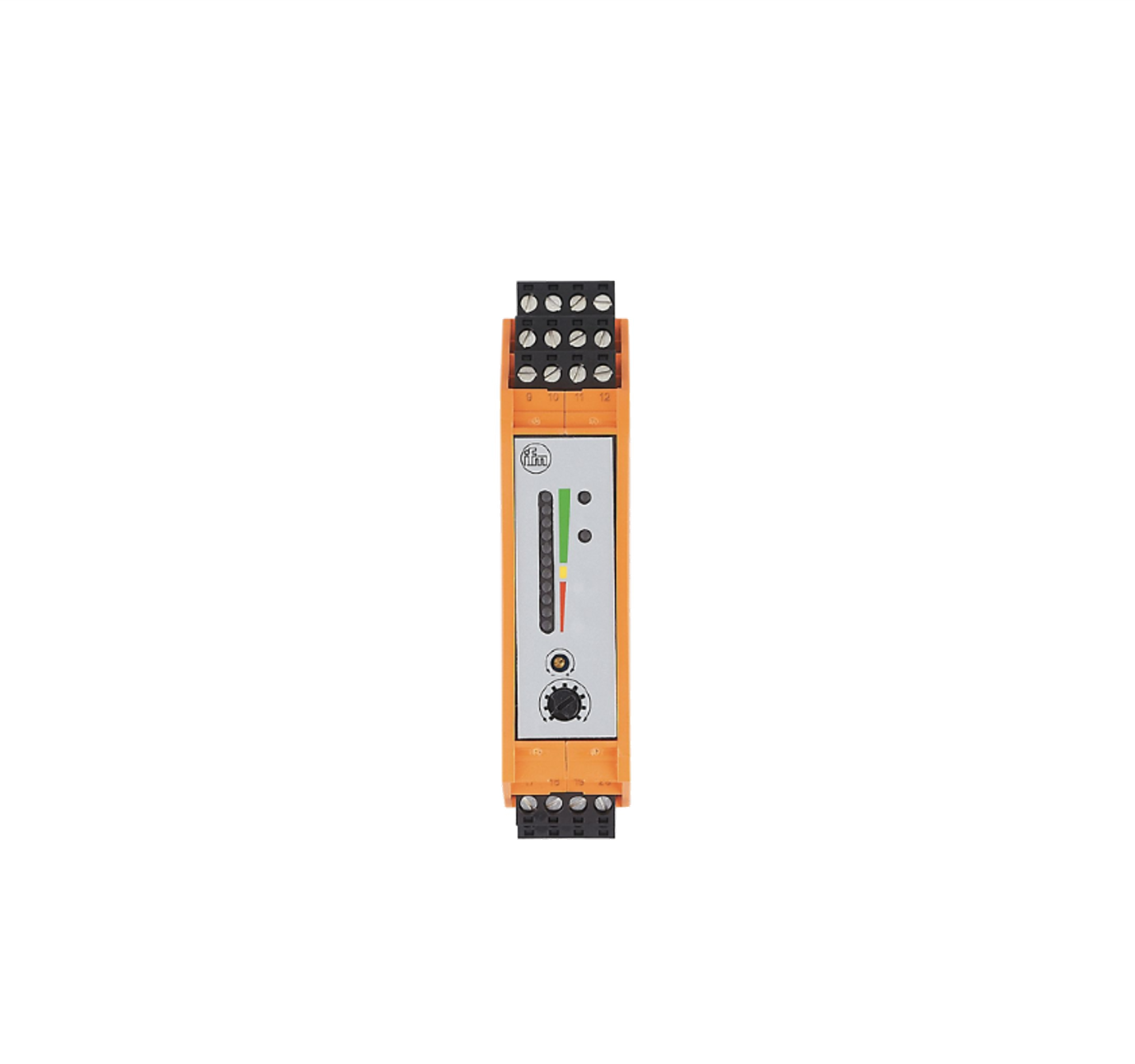

FUNCION: EL SR0150 ES UNA UNIDAD DE CONTROL Y EVALUACION DISENADA PARA FUNCIONAR EN CONJUNTO CON SENSORES DE FLUJO TIPO SONDA (SERIE SF) DE IFM. ESTE DISPOSITIVO ACTUA COMO EL CEREBRO DEL SISTEMA DE MEDICION, SUMINISTRANDO ENERGIA AL SENSOR Y PROCESANDO LA SEÑAL PARA ACTIVAR UNA SALIDA DE CONTROL SEGUN EL FLUJO DETECTADO EN LA TUBERIA.
OPERACION Y AJUSTE:
CONTROL DE UMBRAL: PERMITE CONFIGURAR EL PUNTO DE CONMUTACION EXACTO MEDIANTE UN POTENCIOMETRO FRONTAL, LO QUE FACILITA LA ADAPTACION A DIFERENTES VELOCIDADES DE FLUJO.
MONITOREO VISUAL: INCORPORA UNA BARRA DE LEDS MULTICOLOR QUE INDICA SI EL FLUJO ESTA POR DEBAJO, EN EL PUNTO O POR ENCIMA DEL VALOR DE CONSIGNA (SETPOINT).
GESTION DE SEÑAL: REALIZA LA EVALUACION DEL PRINCIPIO CALORIMETRICO, TRANSFORMANDO LA VARIACION TERMICA DEL SENSOR EN UNA ACCION MECANICA DEL RELE DE SALIDA.
DISENO Y SEGURIDAD:
ARQUITECTURA MODULAR: DISENADO PARA MONTAJE EN RIEL DIN DE 35 MM, LO QUE PERMITE CENTRALIZAR EL CONTROL EN EL TABLERO ELECTRICO MIENTRAS EL SENSOR SE UBICA EN EL PROCESO.
AISLAMIENTO: CUENTA CON SEPARACION GALVANICA COMPLETA ENTRE LA TENSION DE ALIMENTACION DE CA Y EL CIRCUITO DE BAJA TENSION DEL SENSOR, AUMENTANDO LA SEGURIDAD OPERATIVA.
ROBUSTEZ: CARCASA PLASTICA RESISTENTE CON TERMINALES DE TORNILLO PROTEGIDOS CONTRA CONTACTO ACCIDENTAL.
APLICACIONES:
CONTROL DE SISTEMAS DE CIRCULACION DE AGUA DE REFRIGERACION.
MONITOREO DE FLUJO EN LINEAS DE LUBRICACION INDUSTRIAL.
SISTEMAS DE PROTECCION PARA BOMBAS HIDRAULICAS CONTRA TRABAJO EN VACIO.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: SR0150
MODELO/SERIE: SISTEMAS DE EVALUACION (FLOW MONITORS)
TIPO DE SALIDA: RELE (1 CONTACTO CONMUTADO)
CAPACIDAD DE CARGA: 4 A (250 V AC) / 3 A (30 V DC)
TENSION DE ALIMENTACION: 230 V AC
RANGO DE TEMPERATURA: -20 A 60 GRADOS CELSIUS
GRADO DE PROTECCION: IP20
