Detalles del producto
CARACTERISTICAS PRINCIPALES:

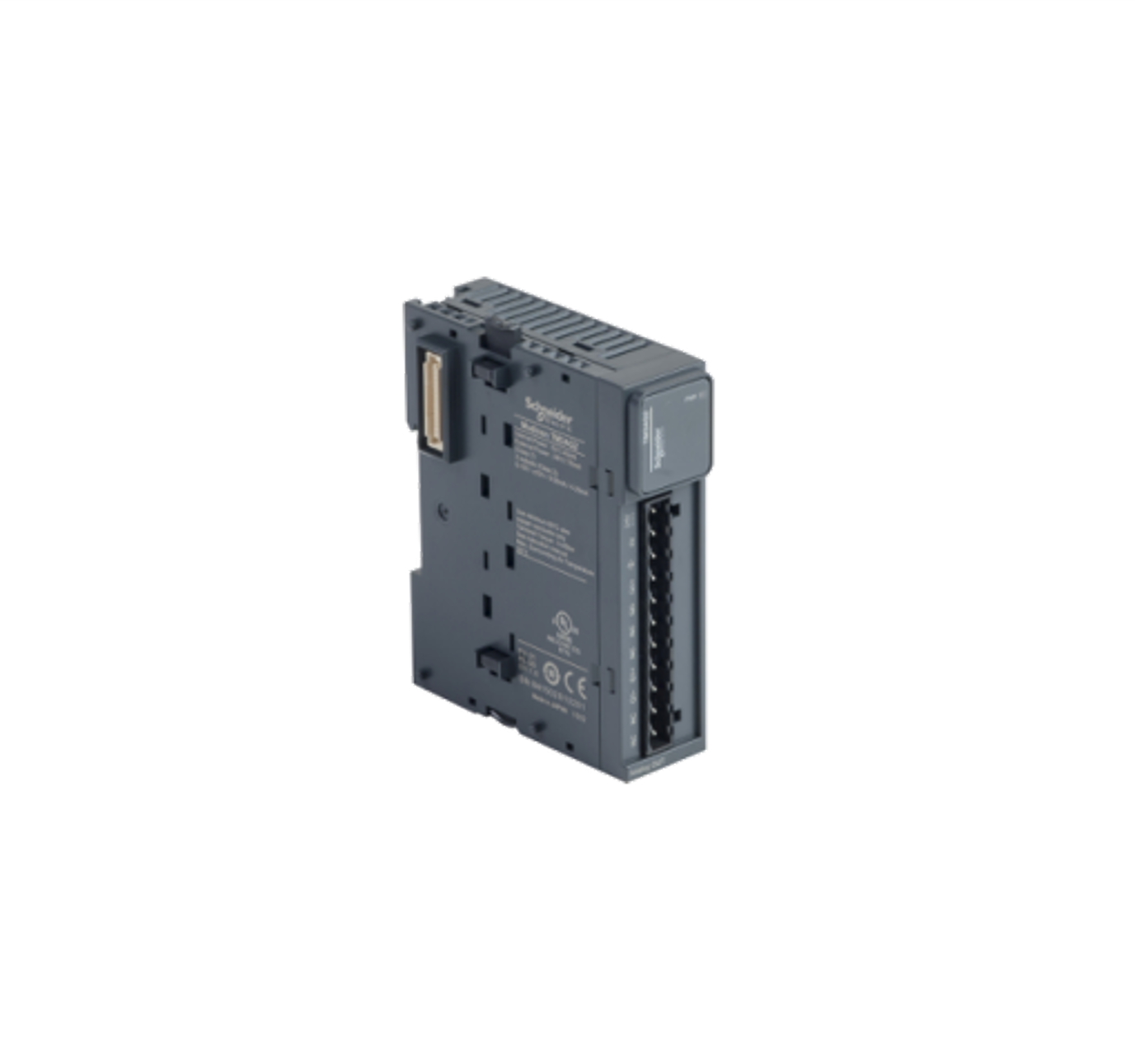

FUNCION: EL TM3AQ2 ES UN MODULO DE EXPANSION DE SALIDAS ANALOGICAS PERTENECIENTE A LA FAMILIA MODICON TM3. SU FUNCION PRINCIPAL ES CONVERTIR DATOS DIGITALES DEL PROCESADOR DEL PLC EN SEÑALES ELECTRICAS ANALOGICAS CONTINUAS (VOLTAJE O CORRIENTE) PARA EL CONTROL PRECISO DE ACTUADORES COMO VARIADORES DE FRECUENCIA, VALVULAS PROPORCIONALES O INDICADORES DE PANEL.
RENDIMIENTO Y PRECISION:
CONFIGURACION DE SALIDAS: POSEE 2 CANALES INDEPENDIENTES QUE PUEDEN CONFIGURARSE PARA TRABAJAR EN RANGOS DE 0-10 V / -10 A +10 V O EN CORRIENTE DE 0-20 MA / 4-20 MA.
RESOLUCION: OFRECE UNA RESOLUCION DE 11 BITS + SIGNO O 12 BITS, LO QUE PERMITE UNA GRADUACION FINA DE LA SEÑAL DE SALIDA PARA UN CONTROL DE PROCESO ESTABLE.
TIEMPO DE CONVERSION: CUENTA CON UN TIEMPO DE CICLO RAPIDO (1 MS + 1 MS POR CANAL), GARANTIZANDO UNA RESPUESTA AGIL ANTE LOS CAMBIOS EN LA LOGICA DEL PROGRAMA.
DISENO Y CONSTRUCCION:
ROBUSTEZ Y PESO: EL DISPOSITIVO TIENE UN PESO NETO APROXIMADO DE 0.115 KG. ESTA DISENADO CON UN FORMATO COMPACTO QUE SE ACOPLA DIRECTAMENTE AL LADO DERECHO DEL CONTROLADOR MEDIANTE UN BUS DE EXPANSION INTEGRADO.
MONTAJE: INSTALACION SENCILLA EN RIEL DIN DE 35 MM. NO REQUIERE HERRAMIENTAS ESPECIALES PARA EL ACOPLE MECANICO ENTRE MODULOS.
CONEXION: EQUIPADO CON BORNES DE TORNILLO EXTRAIBLES QUE FACILITAN EL CABLEADO Y EL REEMPLAZO RAPIDO DEL MODULO EN CASO DE MANTENIMIENTO.
APLICACIONES:
CONTROL DE VELOCIDAD EN MOTORES MEDIANTE VARIADORES (REFERENCIA DE FRECUENCIA).
POSICIONAMIENTO DE VALVULAS NEUMATICAS O HIDRAULICAS PROPORCIONALES.
ENVIAR SENALES DE REFERENCIA A SISTEMAS DE REGULACION EXTERNOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: TM3AQ2
MODELO/SERIE: MODICON TM3
TIPO DE PRODUCTO: MODULO DE SALIDA ANALOGICA (I/O EXPANSION)
NUMERO DE SALIDAS: 2
RANGOS DE SALIDA: 0…10 V, -10…10 V, 0…20 MA, 4…20 MA
TENSION DE ALIMENTACION: 24 V DC (VIA BUS)
PESO NETO APROXIMADO: 0.115 KG
