Detalles del producto
CARACTERISTICAS PRINCIPALES:

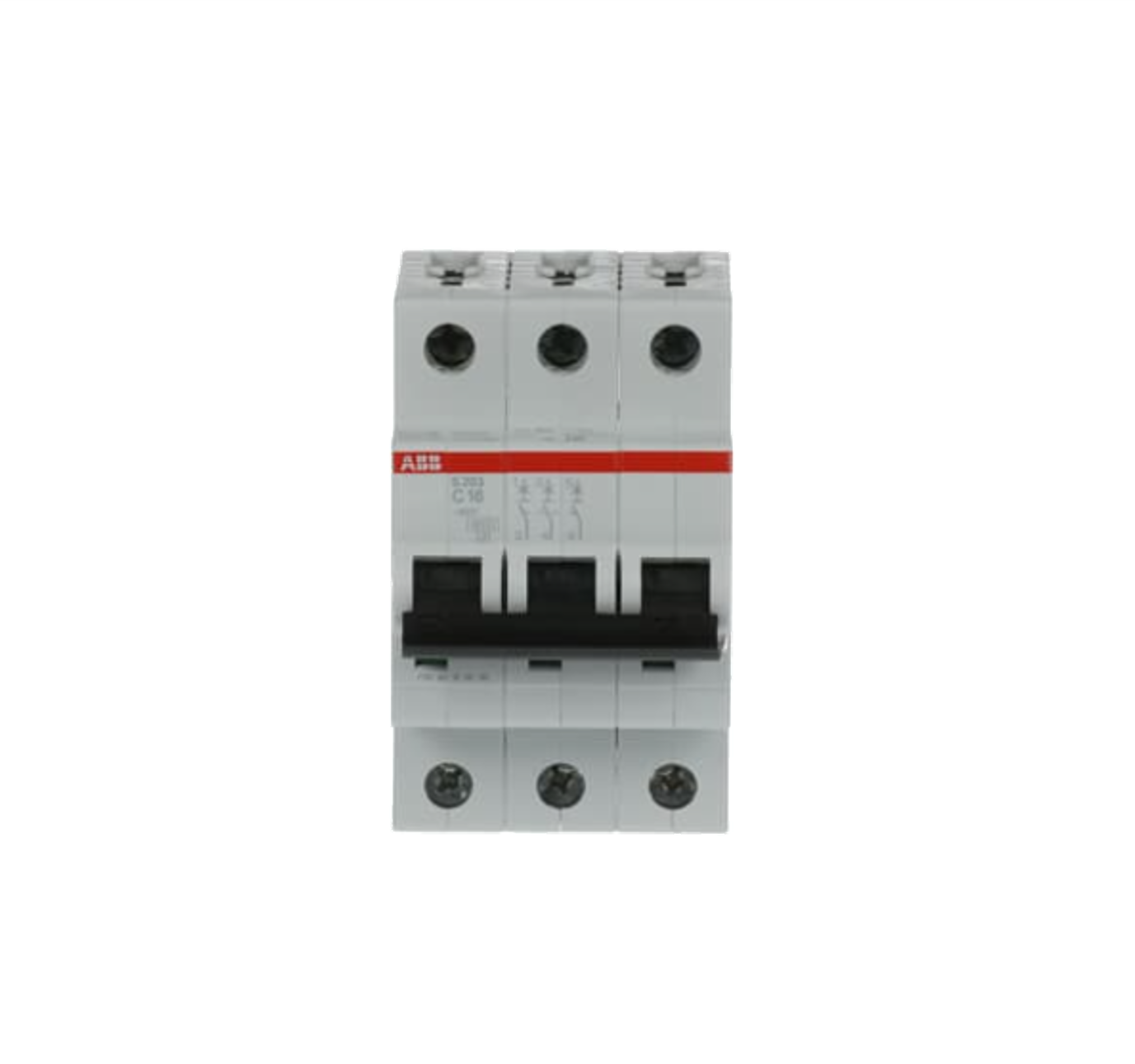

FUNCION: EL S203-C16 ES UN DISPOSITIVO DE PROTECCION MAGNETOTERMICA TRIFASICA DISEÑADO PARA RESGUARDAR CIRCUITOS Y EQUIPOS CONTRA SOBRECARGAS Y CORTOCIRCUITOS. ESTE MODELO ES UN ESTANDAR EN LA INDUSTRIA PARA LA ALIMENTACION DE MOTORES Y MAQUINARIA QUE REQUIEREN UNA PROTECCION FIABLE EN LAS TRES FASES SIMULTANEAMENTE, EVITANDO EL FUNCIONAMIENTO BIFASICO ANTE FALLAS.
RENDIMIENTO Y PROTECCION:
CURVA DE DISPARO C: DISEÑADA PARA EL CONTROL Y PROTECCION DE CIRCUITOS CON CARGAS INDUCTIVAS. EL DISPARO MAGNETICO SE ACTIVA ENTRE 5 Y 10 VECES LA CORRIENTE NOMINAL (80 A A 160 A), SOPORTANDO LOS PICOS DE ARRANQUE COMUNES EN MOTORES INDUSTRIALES.
CAPACIDAD DE RUPTURA: POSEE UNA CAPACIDAD DE INTERRUPCION DE 6 KA (IEC/EN 60898-1) Y 10 KA (IEC/EN 60947-2), LO QUE GARANTIZA UNA ALTA SEGURIDAD EN TABLEROS DE FUERZA Y DISTRIBUCION.
MECANISMO DE DISPARO: UTILIZA UN SISTEMA TERMICO PARA SOBRECARGAS DE LARGA DURACION Y UN SISTEMA ELECTROMAGNETICO PARA RESPUESTA INSTANTANEA ANTE CORTOCIRCUITOS.
DISENO Y SEGURIDAD:
INDICACION REAL (CPI): INCLUYE UNA VENTANA FRONTAL QUE MUESTRA LA POSICION FISICA DE LOS CONTACTOS (ROJO PARA CONTACTOS CERRADOS, VERDE PARA CONTACTOS ABIERTOS), INDEPENDIENTE DE LA POSICION DE LA MANETA.
BORNE DE CONEXION DOBLE: FACILITA EL CABLEADO AL PERMITIR LA ENTRADA DE CABLES Y PEINES DE CONEXION (BUSBARS) EN EL MISMO TERMINAL, ASEGURANDO UNA SUJECION ROBUSTA.
MONTAJE: INSTALACION SENCILLA EN RIEL DIN DE 35 MM, OCUPANDO TRES MODULOS DE ANCHO (52.5 MM).
APLICACIONES:
PROTECCION DE MOTORES ELECTRICOS TRIFASICOS.
ALIMENTACION DE EQUIPOS DE AIRE ACONDICIONADO Y REFRIGERACION.
CIRCUITOS DE DISTRIBUCION DE POTENCIA EN TALLERES Y PLANTAS INDUSTRIALES.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: 2CDS253001R0164
MODELO/SERIE: S200 (SYSTEM PRO M COMPACT)
TIPO DE PRODUCTO: INTERRUPTOR TERMOMAGNETICO (MCB)
NUMERO DE POLOS: 3 POLOS (3P)
CORRIENTE NOMINAL (IN): 16 A
TENSION NOMINAL: 400 V AC / 440 V AC
GRADO DE PROTECCION: IP20
PESO NETO APROXIMADO: 0.375 KG
