Detalles del producto
CARACTERISTICAS PRINCIPALES:

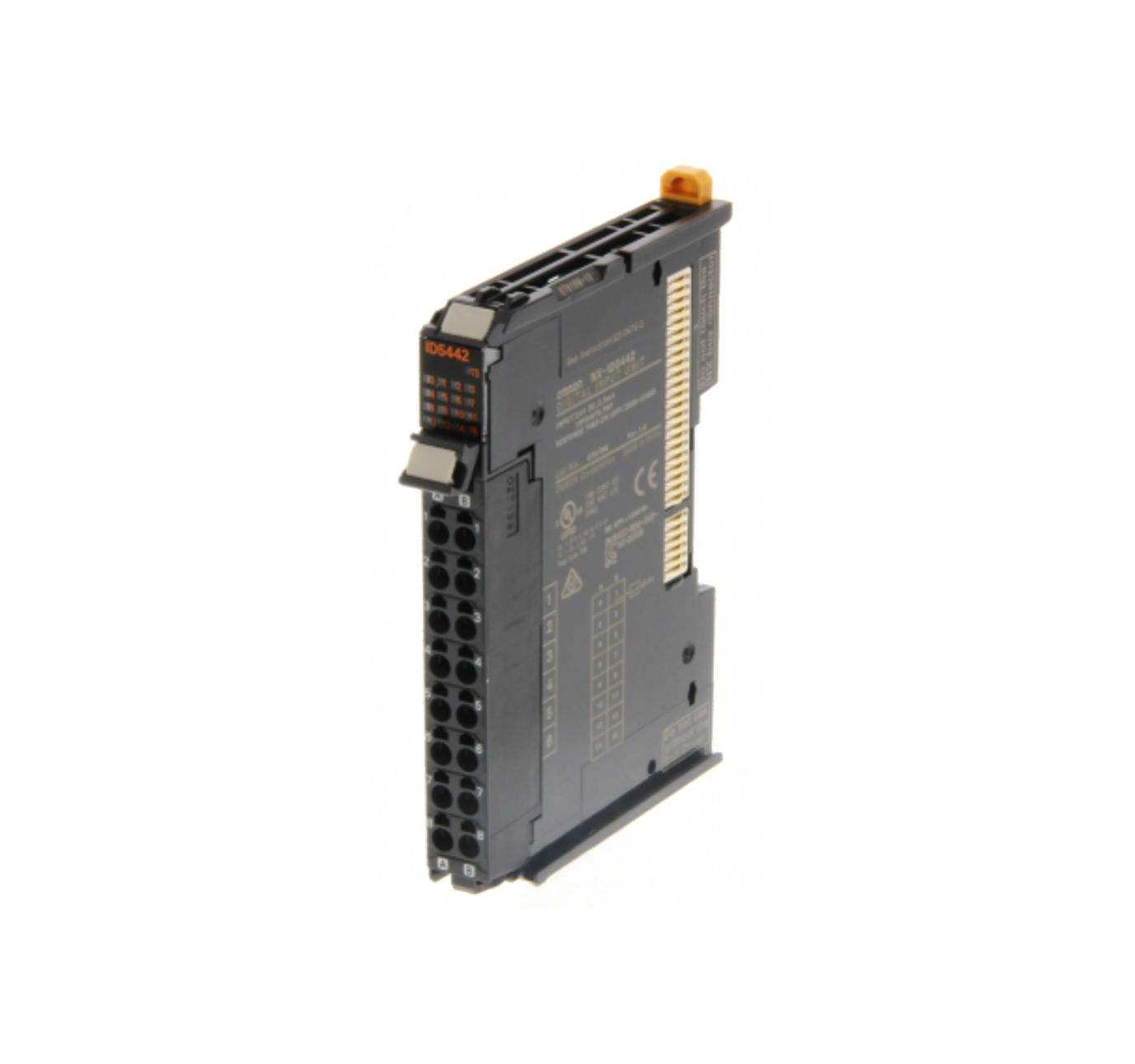

FUNCION: EL NX-ID5442 ES UNA UNIDAD DE ENTRADA DIGITAL DE ALTA DENSIDAD PARA EL SISTEMA DE E/S DISTRIBUIDAS SERIE NX. ESTA DISEÑADO PARA CAPTURAR SEÑALES DE SENSORES Y DISPOSITIVOS DE CAMPO CON ALTA PRECISION Y VELOCIDAD, SIENDO TOTALMENTE COMPATIBLE CON ACOPLADORES ETHERCAT O ETHERNET/IP.
TECNOLOGÍA Y DESEMPEÑO:
ENTRADAS TIPO NPN: DISPONE DE 16 ENTRADAS DIGITALES CONFIGURADAS PARA LOGICA NPN (SINK). ESTO SIGNIFICA QUE EL MODULO DETECTA LA SEÑAL CUANDO EL DISPOSITO DE ENTRADA CIERRA EL CIRCUITO HACIA EL COMUN NEGATIVO (0 V DC).
ALTA VELOCIDAD DE RESPUESTA: CUENTA CON UN TIEMPO DE RESPUESTA DE ACTIVACION/DESACTIVACION DE 0.02 MS, LO QUE LO HACE IDEAL PARA PROCESOS DE MANUFACTURA DISCRETA DONDE LA SINCRONIZACION Y LA CAPTURA DE EVENTOS RAPIDOS SON CRITICAS.
SINCRONIZACION ETHERCAT: CUANDO SE UTILIZA CON UN ACOPLADOR ETHERCAT, ESTE MODULO SOPORTA EL REFRESCO SINCRONICO DE E/S, ASEGURANDO QUE TODAS LAS ENTRADAS SE LEAN EXACTAMENTE AL MISMO TIEMPO EN TODA LA RED DE LA MAQUINA.
DISEÑO Y CONSTRUCCION:
TECNOLOGIA PUSH-IN PLUS: EQUIPADO CON TERMINALES QUE NO REQUIEREN TORNILLOS, LO QUE PERMITE UN CABLEADO HASTA 50% MAS RAPIDO QUE LAS BORNAS TRADICIONALES. LA FUERZA DE SUJECION ES SUPERIOR, EVITANDO DESCONEXIONES POR VIBRACION.
FACTOR DE FORMA ULTRA-DELGADO: CON SOLO 12 MM DE ANCHO, ESTE MODULO MAXIMIZA EL ESPACIO EN EL RIEL DIN, PERMITIENDO UNA ALTA DENSIDAD DE PUNTOS DE CONTROL EN TABLEROS ELECTRICOS REDUCIDOS.
MANTENIMIENTO SIMPLIFICADO: EL BLOQUE DE TERMINALES ES EXTRAIBLE, LO QUE PERMITE REEMPLAZAR EL MODULO ELECTRONICO SIN NECESIDAD DE DESCONECTAR EL CABLEADO FISICO, REDUCIENDO EL TIEMPO MEDIO DE REPARACION (MTTR).
APLICACIONES:
DETECCION DE POSICION EN LINEAS DE ENSAMBLE AUTOMATIZADAS.
INTERFAZ PARA SENSORES OPTICOS Y PROXIMIDAD DE ALTA VELOCIDAD.
SISTEMAS DE CONTROL SINCRONIZADO EN REDES ETHERCAT.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: NX-ID5442
NUMERO DE ENTRADAS: 16 PUNTOS
TIPO DE ENTRADA: NPN (SINK)
TENSION DE ENTRADA: 24 V DC (15% A -20%)
TIEMPO DE RESPUESTA: 0.02 MS (ON) / 0.04 MS (OFF)
METODO DE CONEXION: PUSH-IN PLUS (SIN TORNILLOS)
PESO: 70 G
