Detalles del producto
CARACTERISTICAS PRINCIPALES:

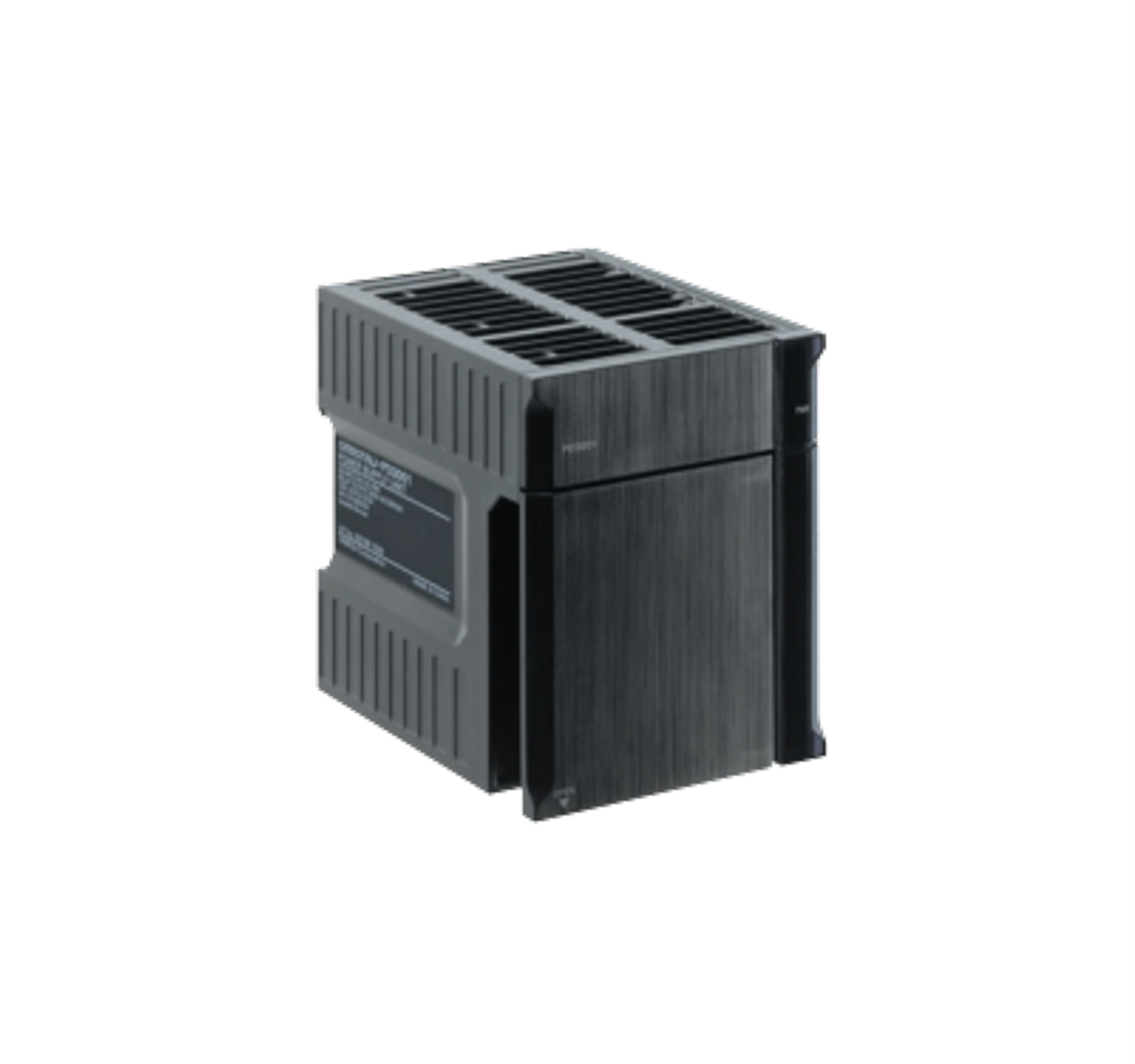

FUNCION: LA NJ-PD3001 ES LA UNIDAD DE ALIMENTACION (POWER SUPPLY) DISEÑADA ESPECIFICAMENTE PARA EL CONTROLADOR DE AUTOMATIZACION DE MAQUINAS SYSMAC NJ. ESTE MODULO PROPORCIONA LA ENERGIA ESTABILIZADA NECESARIA TANTO PARA LA CPU COMO PARA LOS MODULOS DE ENTRADA/SALIDA ACOPLADOS AL BUS INTERNO.
TECNOLOGÍA Y DESEMPEÑO:
ALIMENTACION EN CORRIENTE CONTINUA: A DIFERENCIA DE LOS MODELOS AC, ESTA UNIDAD OPERA CON UNA ENTRADA DE 24 V DC. ES LA OPCION PREFERIDA PARA SISTEMAS QUE UTILIZAN FUENTES DE PODER CENTRALIZADAS O EN APLICACIONES DONDE LA SEGURIDAD EXIGE TENSIONES BAJAS EN TODO EL TABLERO.
POTENCIA DE BUS OPTIMIZADA: ENTREGA UNA POTENCIA TOTAL DE 30 W AL BUS INTERNO. ESTA CAPACIDAD ES SUFICIENTE PARA SOPORTAR CPUS NJ DE ALTO RENDIMIENTO Y UNA CONFIGURACION CONSIDERABLE DE UNIDADES DE EXPANSION, ASEGURANDO UNA OPERACION ESTABLE SIN CAIDAS DE VOLTAJE.
SALIDA DE SERVICIO: CUENTA CON UNA SALIDA AUXILIAR DE 24 V DC / 0.7 A PARA ALIMENTAR DISPOSITIVOS EXTERNOS PEQUEÑOS O SENSORES CERCANOS, MAXIMIZANDO LA VERSATILIDAD DEL MODULO DENTRO DEL SISTEMA.
DISEÑO Y CONSTRUCCION:
CONEXION DE SEGURIDAD: INCLUYE TERMINALES DE TORNILLO ROBUSTAS CON PROTECCION. ADEMAS, DISPONE DE UN CONTACTO DE SALIDA PARA SEÑALIZAR EL ESTADO DE LA FUENTE, PERMITIENDO INTEGRAR DIAGNOSTICOS ELECTRICOS EN LA LOGICA DE SEGURIDAD DE LA MAQUINA.
SINCRONIZACION CON SYSMAC: ESTA FUENTE ESTA DISEÑADA PARA TRABAJAR EN CONJUNTO CON EL RELOJ INTERNO DEL SISTEMA NJ, ASEGURANDO QUE EL ARRANQUE DE TODOS LOS COMPONENTES SEA COORDINADO Y SEGURO PARA EVITAR ERRORES DE COMUNICACION DURANTE EL ENCENDIDO.
ESTRUCTURA COMPACTA: SE MONTA EN EL EXTREMO IZQUIERDO DEL RACK NJ, ACTUANDO COMO EL PUNTO DE INICIO DE LA CONFIGURACION HARDWARE. SU DISEÑO ESTA PENSADO PARA DISIPAR EL CALOR DE MANERA EFICIENTE HACIA EL EXTERIOR.
APLICACIONES:
ALIMENTACION DE CONTROLADORES NJ101 / NJ301 / NJ501.
TABLEROS DE CONTROL QUE OPERAN EXCLUSIVAMENTE CON 24 V DC.
SISTEMAS DE AUTOMATIZACION CON ALTA DENSIDAD DE MODULOS ESPECIALES.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: NJ-PD3001
TENSION DE ENTRADA: 24 V DC (RANGO DE 19.2 A 28.8 V DC)
CAPACIDAD DE SALIDA (BUS): 6.0 A A 5 V DC / 1.0 A A 24 V DC
POTENCIA TOTAL DE SALIDA: 30 W
CONSUMO DE ENERGIA: 50 W MAXIMO
TIEMPO DE RESPALDO (DROP-OUT): 2 MS MINIMO
PESO: 290 G
