Detalles del producto
CARACTERISTICAS PRINCIPALES:

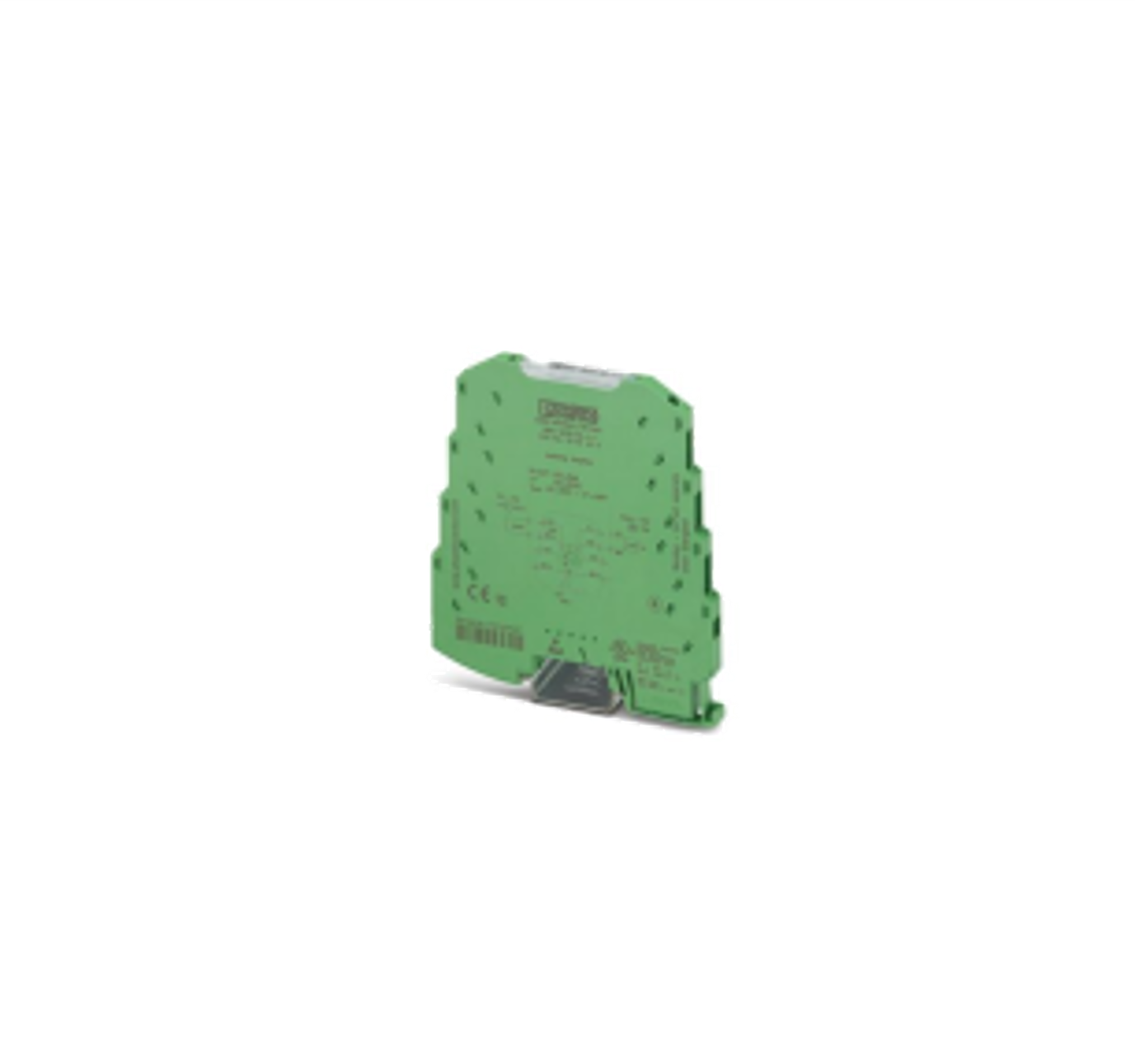

FUNCION: EL MINI MCR-SL-I-I ES UN AISLADOR DE SEÑAL ANALOGICA ULTRA COMPACTO DISENADO PARA EL AISLAMIENTO GALVANICO, LA AMPLIFICACION Y EL FILTRADO DE SEÑALES DE CORRIENTE ESTANDAR. SU FUNCION PRINCIPAL ES ELIMINAR LOS BUCLES DE TIERRA Y LAS DIFERENCIAS DE POTENCIAL QUE PUEDEN CAUSAR ERRORES DE MEDICION O DANAR LAS ENTRADAS DE LOS PLC O CONTROLADORES.
TECNOLOGIA Y AISLAMIENTO:
CONFIGURACION DE SEÑAL: RECIBE UNA SEÑAL DE 4 MA A 20 MA EN LA ENTRADA Y ENTREGA UNA SEÑAL IDENTICA DE 4 MA A 20 MA EN LA SALIDA CON ALTA LINEALIDAD.
AISLAMIENTO DE 3 VIAS: PROPORCIONA UN AISLAMIENTO COMPLETO ENTRE LA ENTRADA, LA SALIDA Y LA ALIMENTACION, SOPORTANDO TENSIONES DE PRUEBA DE HASTA 1.5 KV AC.
TRANSMISION PRECISA: OFRECE UNA TRANSMISION DE SEÑAL CON UN ERROR EXTREMADAMENTE BAJO, GARANTIZANDO QUE EL VALOR LEIDO POR EL SENSOR SEA EL MISMO QUE RECIBE EL SISTEMA DE CONTROL.
DISENO Y CONECTIVIDAD:
FORMATO MINI: CON UN ANCHO DE SOLO 6.2 MM, PERMITE UN AHORRO DE ESPACIO SUPERIOR AL 60 POR CIENTO EN COMPARACION CON AISLADORES TRADICIONALES.
PUENTE T-BUS: ADMITE LA ALIMENTACION A TRAVES DEL CONECTOR PARA RIEL DIN (T-BUS), LO QUE REDUCE EL CABLEADO AL DISTRIBUIR LA ENERGIA ENTRE VARIOS MODULOS.
CONEXION: BORNES DE TORNILLO ROBUSTOS PARA UNA SUJECION SEGURA DEL CABLEADO DE CAMPO.
APLICACIONES:
PROTECCION DE ENTRADAS ANALOGICAS DE PLC CONTRA SOBRETENSIONES TRANSITORIAS.
DESACOPLAMIENTO DE CIRCUITOS DE MEDICION EN ENTORNOS CON ALTO RUIDO ELECTRICO.
DISTRIBUCION DE SEÑALES DE CORRIENTE EN SISTEMAS DE CONTROL DE PROCESOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: 2864406
MODELO/SERIE: MINI ANALOG
TIPO DE PRODUCTO: AISLADOR DE SEÑALES ANALOGICAS
VOLTAJE DE ALIMENTACION: 19.2 V A 30 V DC
RESISTENCIA DE CARGA: HASTA 500 OHMS EN LA SALIDA
RANGO DE TEMPERATURA: -20 A 65 GRADOS CELSIUS
PESO NETO APROXIMADO: 0.07 KG
