CARACTERISTICAS PRINCIPALES:

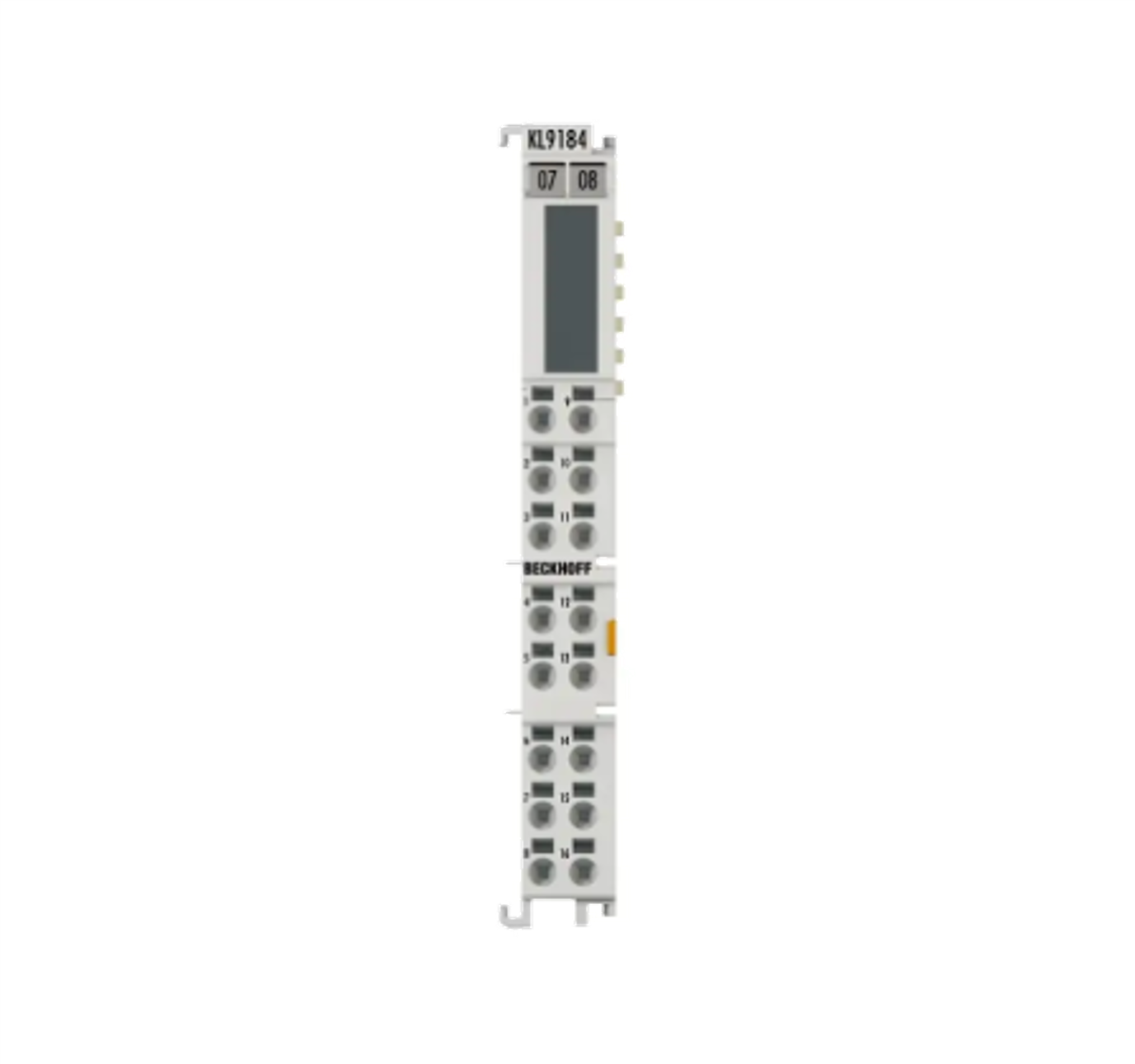

FUNCION: EL KL9184 ES UN TERMINAL DE DISTRIBUCION DE POTENCIAL DISEÑADO PARA MULTIPLICAR LOS PUNTOS DE CONEXION DENTRO DE UN RACK DE TERMINALES. EXTRAE EL POTENCIAL DIRECTAMENTE DE LOS CONTACTOS DE POTENCIA LATERALES (BUS DE CORRIENTE INTERNO) Y LO PONE A DISPOSICION EN SUS BORNES FRONTALES PARA ALIMENTAR DISPOSITIVOS DE CAMPO.
TECNOLOGÍA Y DESEMPEÑO:
DISTRIBUCION HD (ALTA DENSIDAD): PROPORCIONA 8 PUNTOS DE CONEXION EN UN FORMATO DE SOLO 12 MM DE ANCHO. ES EL COMPLEMENTO PERFECTO PARA MODULOS DE ENTRADA O SALIDA DE 8 Y 16 CANALES QUE REQUIEREN UNA REFERENCIA COMUN DE ALIMENTACION O MASA PARA SUS SENSORES Y ACTUADORES.
CONFIGURACION FLEXIBLE: A DIFERENCIA DE OTROS MODULOS FIJOS, EL KL9184 PERMITE DISTRIBUIR TANTO EL POTENCIAL DE 24 V DC COMO EL DE 0 V (GND), DEPENDIENDO DE COMO SE INTEGRE EN EL RACK RESPECTO AL TERMINAL DE ALIMENTACION PRECEDENTE.
OPTIMIZACION DE ESPACIO: ELIMINA LA NECESIDAD DE UTILIZAR BLOQUES DE BORNES DE DISTRIBUCION ADICIONALES EN EL RIEL DIN, LO QUE REDUCE EL COSTO TOTAL DEL CABLEADO Y EL TAMAÑO DE LOS GABINETES ELECTRICOS.
DISEÑO Y CONSTRUCCION:
CONEXION INTERNA: TODOS LOS 8 BORNES FRONTALES ESTAN PUENTEADOS ELECTRICAMENTE ENTRE SI Y CONECTADOS A UNO DE LOS CONTACTOS DE POTENCIA LATERALES. ESTO PERMITE UNA DERIVACION DE CORRIENTE SEGURA Y UNIFORME.
TECNOLOGIA CAGE CLAMP: UTILIZA TERMINALES DE PRESION POR RESORTE QUE GARANTIZAN UNA UNION ELECTRICA ESTABLE, LIBRE DE MANTENIMIENTO Y EXTREMADAMENTE RESISTENTE A LAS VIBRACIONES, CARACTERISTICA ESENCIAL EN ENTORNOS INDUSTRIALES.
COMPONENTE PASIVO: AL SER UN MODULO DE DISTRIBUCION ELECTRICA, NO REQUIERE TIEMPO DE PROCESAMIENTO NI CONSUME CORRIENTE DE LA LOGICA DEL K-BUS, FUNCIONANDO UNICAMENTE COMO UN REPARTIDOR DE POTENCIAL.
APLICACIONES:
DISTRIBUCION DE ALIMENTACION PARA SENSORES DE 3 HILOS (24 V).
PUNTO DE CONEXION COMUN PARA MASAS DE SOLENOIDES O RELEVADORES (0 V).
REPARTO DE POTENCIAL PARA INDICADORES LUMINOSOS Y BOTONERIA.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL9184
MODELO/SERIE: BUS TERMINAL (POTENTIAL DISTRIBUTION)
NUMERO DE BORNES: 8
TENSION NOMINAL: HASTA 24 V DC
CORRIENTE MAXIMA POR MODULO: 10 A (TOTAL)
TIPO DE CONEXION: CAGE CLAMP
CONSUMO DE CORRIENTE K-BUS: NINGUNO
PESO NETO APROXIMADO: 0.05 KG
