Detalles del producto
CARACTERISTICAS PRINCIPALES:

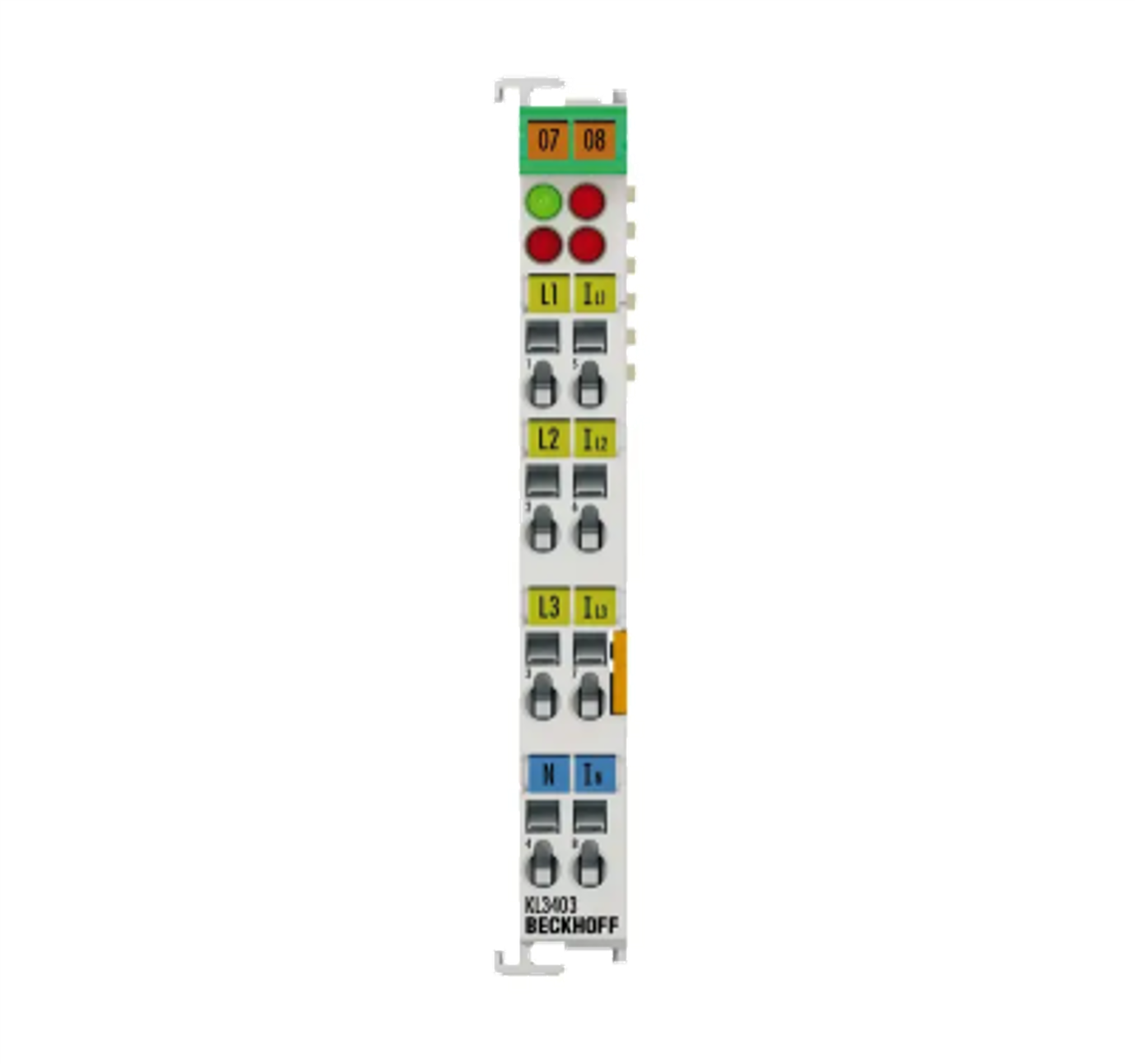

FUNCION: EL KL3403 ES UN TERMINAL ESPECIALIZADO PARA EL ANALISIS Y MONITOREO DE REDES ELECTRICAS TRIFASICAS. PERMITE MEDIR TODAS LAS VARIABLES RELEVANTES DE UNA RED DE SUMINISTRO DE HASTA 500 V AC, PROPORCIONANDO DATOS PRECISOS SOBRE EL CONSUMO ENERGETICO Y LA CALIDAD DE LA ENERGIA DIRECTAMENTE AL PLC.
TECNOLOGÍA Y DESEMPEÑO:MEDICION INTEGRAL: EL MODULO CALCULA VALORES EFICACES (RMS) DE TENSION Y CORRIENTE PARA LAS TRES FASES. ADEMAS, DETERMINA LA POTENCIA ACTIVA (P), POTENCIA APARENTE (S), POTENCIA REACTIVA (Q), EL FACTOR DE POTENCIA Y EL CONSUMO DE ENERGIA (KWH).
ALTA RESOLUCION DE 16 BITS: LOS VALORES ANALOGICOS SON DIGITALIZADOS CON UNA RESOLUCION DE 16 BITS, LO QUE PERMITE UN ANALISIS DETALLADO INCLUSO ANTE PEQUEÑAS FLUCTUACIONES EN LA CARGA.
CONEXION VIA TRANSFORMADORES: LA MEDICION DE CORRIENTE SE REALIZA DE FORMA SEGURA A TRAVES DE TRANSFORMADORES DE CORRIENTE EXTERNOS CON SALIDAS DE 1 A O 5 A, MIENTRAS QUE LA TENSION SE CONECTA DIRECTAMENTE A LOS BORNES DEL TERMINAL.DISEÑO Y CONSTRUCCION
INDICADORES DE DIAGNOSTICO: CUENTA CON LEDS QUE INDICAN EL ESTADO DE LA COMUNICACION K-BUS Y LA PRESENCIA DE TENSION EN LAS FASES, FACILITANDO LA VERIFICACION DEL CABLEADO DE POTENCIA.INTEGRACION DE DATOS: A TRAVES DEL MAPA DE MEMORIA EN TWINCAT, EL TERMINAL ENTREGA TODA LA INFORMACION ESTRUCTURADA, PERMITIENDO IMPLEMENTAR SISTEMAS DE GESTION ENERGETICA (ISO 50001) SIN NECESIDAD DE MEDIDORES EXTERNOS ADICIONALES.SEGURIDAD: EL DISPOSITIVO CUMPLE CON LOS REQUISITOS DE AISLAMIENTO PARA TRABAJAR EN ENTORNOS DE CATEGORIA III (CAT III 300 V), PROTEGIENDO LA ELECTRONICA DE CONTROL CONTRA TRANSITORIOS DE LA RED.APLICACIONES:MONITOREO DE CONSUMO ENERGETICO EN MOTORES Y MAQUINARIA INDUSTRIAL.ANALISIS DE LA CARGA Y EQUILIBRIO DE FASES EN TABLEROS DE DISTRIBUCION.DETECCION PREVENTIVA DE FALLOS MEDIANTE EL ANALISIS DE DERIVAS EN EL FACTOR DE POTENCIA.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL3403MODELO/SERIE: BUS TERMINAL K-BUS (POWER MEASUREMENT)NUMERO DE CANALES: 3 (L1, L2, L3)
TENSION NOMINAL MAXIMA: 500 V AC (TRIFASICA)CORRIENTE NOMINAL: 1 A AC / 5 A AC (VIA TRANSFORMADOR)
RESOLUCION: 16
BITSFRECUENCIA DE RED: 45 HZ A 65
HZCONSUMO DE CORRIENTE K-BUS: 55
MA TIPICOPESO NETO APROXIMADO: 0.05 KG
