Detalles del producto
CARACTERISTICAS PRINCIPALES:

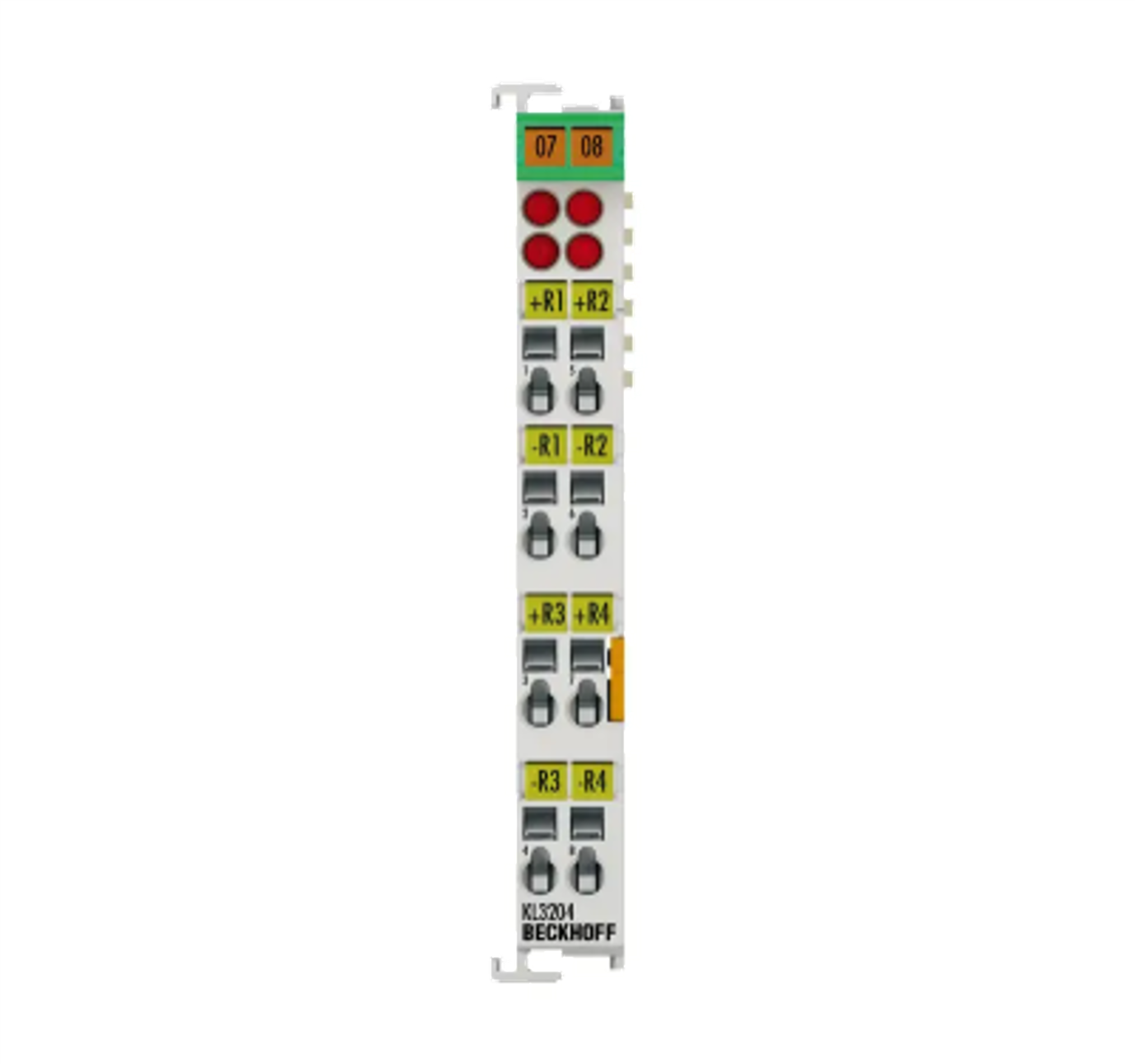

FUNCION: EL KL3204 ES UN TERMINAL DE ENTRADA ANALOGICA ESPECIALIZADO PARA EL ANALISIS DE SENSORES DE RESISTENCIA (RTD). PERMITE LA CONEXION DIRECTA DE HASTA CUATRO SENSORES DE TEMPERATURA, ELIMINANDO LA NECESIDAD DE TRANSMISORES EXTERNOS Y LLEVANDO LA MEDICION DIRECTAMENTE AL CONTROLADOR.
TECNOLOGÍA Y DESEMPEÑO:
ALTA COMPATIBILIDAD: EL TERMINAL ESTA CONFIGURADO DE FABRICA PARA SENSORES PT100, PERO ES VERSATIL Y PUEDE SER PARAMETRIZADO PARA OTROS TIPOS DE SENSORES COMO EL NI100 Y DIFERENTES RANGOS DE RESISTENCIA SEGUN LAS NECESIDADES DEL PROCESO.
PRECISION DE 16 BITS: CON UNA RESOLUCION DE 16 BITS, EL TERMINAL PROPORCIONA UNA ALTA FIDELIDAD EN LA MEDICION DE TEMPERATURA, LO QUE PERMITE UN CONTROL TERMICO MUCHO MAS ESTABLE Y PRECISO EN COMPARACION CON LOS MODULOS ESTANDAR.
LINEALIZACION INTEGRADA: EL MICROPROCESADOR DEL TERMINAL REALIZA LA LINEALIZACION DE LA CURVA CARACTERISTICA DEL SENSOR EN TODO EL RANGO DE TEMPERATURA, ENTREGANDO AL PLC UN VALOR DIGITAL DIRECTAMENTE PROPORCIONAL A LOS GRADOS CELSIUS.
DISEÑO Y CONSTRUCCION:
ALTA DENSIDAD DE CANALES: A PESAR DE PROCESAR CUATRO CANALES DE RTD, EL MODULO MANTIENE EL ANCHO COMPACTO DE 12 MM, AHORRANDO ESPACIO SIGNIFICATIVO EN EL RIEL DIN EN COMPARACION CON EL USO DE VARIOS MODULOS DE 2 CANALES.
DIAGNOSTICO POR LED: DISPONE DE LEDS QUE INDICAN EL ESTADO DE LA COMUNICACION Y POSIBLES ERRORES, TALES COMO LA RUPTURA DEL SENSOR (WIRE BREAK) O VALORES FUERA DE RANGO (OVER/UNDER RANGE).
SISTEMA CAGE CLAMP: UTILIZA CONEXIONES POR PRESION QUE ASEGURAN QUE LOS PEQUEÑOS CAMBIOS EN LA RESISTENCIA NO SE VEAN AFECTADOS POR BORNES FLOJOS O VIBRACIONES, LO CUAL ES CRITICO PARA LA PRECISION EN MEDICIONES RTD.
APLICACIONES:
MONITOREO DE TEMPERATURA EN MOTORES Y RODAMIENTOS.
CONTROL DE CLIMATIZACION (HVAC) Y REFRIGERACION INDUSTRIAL.
SUPERVISION DE PROCESOS QUIMICOS Y ALIMENTARIOS DONDE LA PRECISION TERMICA ES VITAL.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL3204
MODELO/SERIE: BUS TERMINAL K-BUS (RTD)
NUMERO DE ENTRADAS: 4
TIPO DE SENSOR SOPORTADO: PT100, NI100 (Y OTROS VIA PARAMETRIZACION)
RESOLUCION: 0.1 °C POR DIGITO (16 BITS)
TIEMPO DE CONVERSION: APROXIMADAMENTE 250 MS POR CANAL
ERROR DE MEDICION: < +/- 0.3 PORCIENTO (RELATIVO AL VALOR FINAL)
CONSUMO DE CORRIENTE K-BUS: 50 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
