Detalles del producto
CARACTERISTICAS PRINCIPALES:

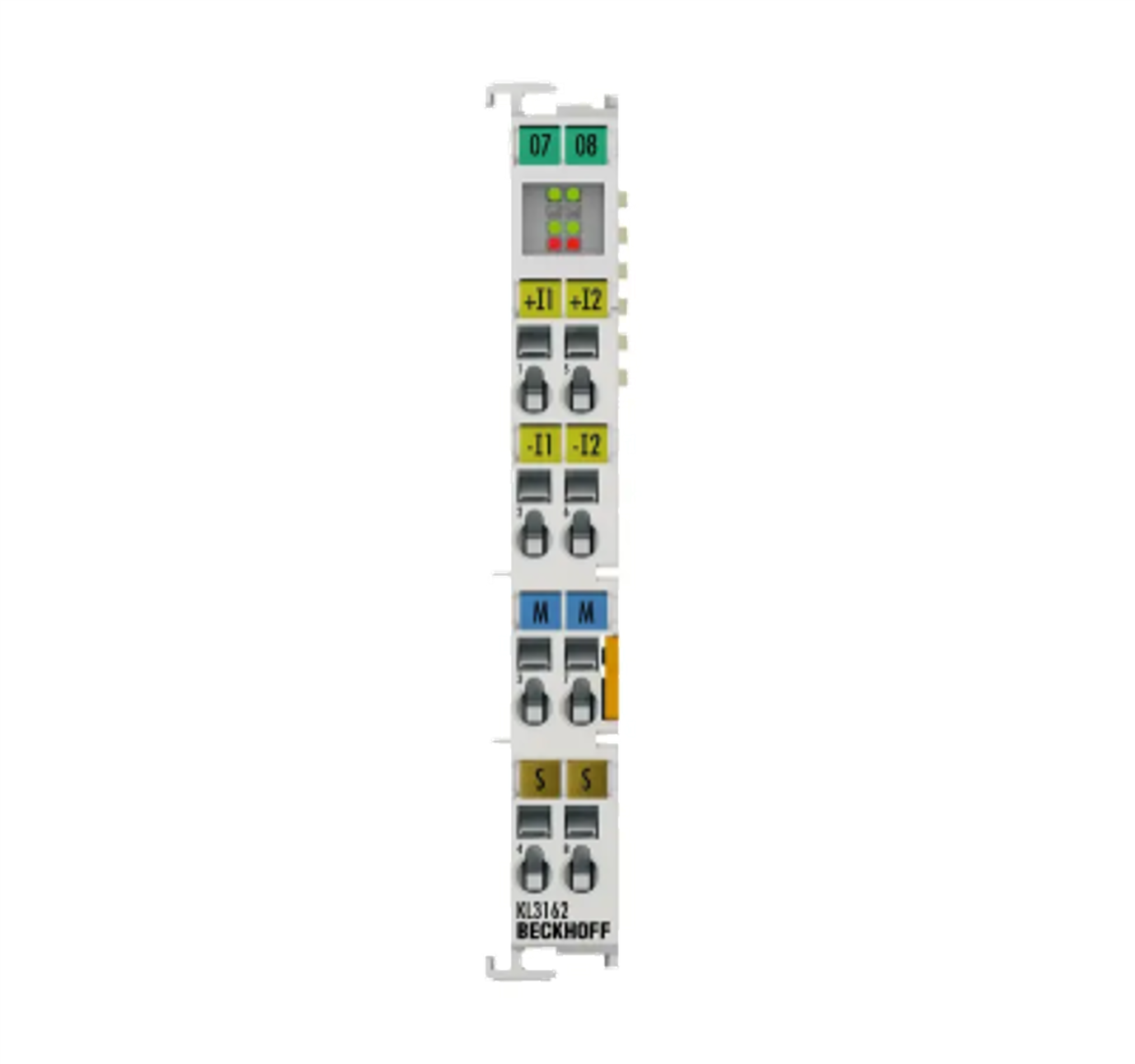

FUNCION: EL KL3162 ES UN TERMINAL DE ENTRADA ANALOGICA DE ALTA RESOLUCION PARA EL SISTEMA BUS TERMINAL (SERIE KL). ESTA DISEÑADO PARA PROCESAR DOS SEÑALES DE TENSION EN EL RANGO DE 0 V A 10 V DC, CON UNA PRECISION DE 16 BITS, LO QUE PERMITE DETECTAR VARIACIONES EXTREMADAMENTE PEQUEÑAS EN LA SEÑAL DE ENTRADA.
TECNOLOGÍA Y DESEMPEÑO:
RESOLUCION DE 16 BITS: A DIFERENCIA DE LOS MODULOS ESTANDAR DE 12 BITS, EL KL3162 DIVIDE EL RANGO DE MEDICION EN 65,535 PASOS. ESTA ALTA RESOLUCION ES FUNDAMENTAL PARA APLICACIONES QUE REQUIEREN UNA ALTA FIDELIDAD EN LA MEDICION DE DATOS, COMO SISTEMAS DE PESAJE O CONTROL DE POSICION FINO.
CONFIGURACION SINGLE-ENDED: AMBOS CANALES COMPARTEN UNA REFERENCIA DE MASA COMUN (0 V). ESTO SIMPLIFICA EL CABLEADO PARA SENSORES QUE SE ALIMENTAN DESDE EL MISMO POTENCIAL QUE EL TERMINAL, PERMITIENDO UNA INSTALACION MAS COMPACTA Y ECONOMICA EN COMPARACION CON LOS MODULOS DIFERENCIALES.
ESTABILIDAD Y FILTRADO: EL MODULO INCLUYE MECANISMOS DE AUTOCALIBRACION Y FILTROS DIGITALES QUE MINIMIZAN LA DERIVA TERMICA Y LAS FLUCTUACIONES POR RUIDO ELECTRICO, ASEGURANDO QUE EL VALOR DIGITALIZADO SEA UNA REPRESENTACION FIEL DE LA SEÑAL FISICA.
DISEÑO Y CONSTRUCCION:
INDICADORES LED: DISPONE DE LEDS FRONTALES QUE INDICAN LA ACTIVIDAD DE LA COMUNICACION K-BUS Y POSIBLES ERRORES DE RANGO, LO QUE FACILITA EL DIAGNOSTICO PREVENTIVO SIN NECESIDAD DE EQUIPOS DE MEDICION ADICIONALES.
CONEXION CAGE CLAMP: UTILIZA EL SISTEMA DE PRESION POR RESORTE PARA UNA FIJACION SEGURA DE LOS CONDUCTORES, GARANTIZANDO QUE LAS SEÑALES ANALOGICAS CRITICAS NO SUFRAN INTERRUPCIONES DEBIDO A VIBRACIONES MECANICAS O IMPACTOS.
AISLAMIENTO GALVANICO: EL TERMINAL PROPORCIONA UNA SEPARACION ELECTRICA ENTRE EL NIVEL DE CAMPO Y EL BUS DE DATOS INTERNO, PROTEGIENDO AL PLC Y AL RESTO DEL RACK CONTRA SOBRETENSIONES TRANSITORIAS EN LOS SENSORES.
APLICACIONES:
SISTEMAS DE MEDICION DE ALTA PRECISION EN LABORATORIOS INDUSTRIALES.
MONITOREO DE SENSORES DE POSICION LINEAL DE ALTA RESOLUCION.
ADQUISICION DE DATOS EN BANCOS DE PRUEBA DONDE SE REQUIERE UNA GRAN DINAMICA DE MEDICION.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL3162
MODELO/SERIE: BUS TERMINAL K-BUS (HIGH PRECISION)
NUMERO DE ENTRADAS: 2
RANGO DE SEÑAL: 0 V A 10 V DC
RESOLUCION: 16 BITS
TIPO DE ENTRADA: SINGLE-ENDED (REFERENCIA COMUN)
ERROR DE MEDICION: < +/- 0.1 PORCIENTO (RELATIVO AL VALOR FINAL)
CONSUMO DE CORRIENTE K-BUS: 130 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
