Detalles del producto
CARACTERISTICAS PRINCIPALES:

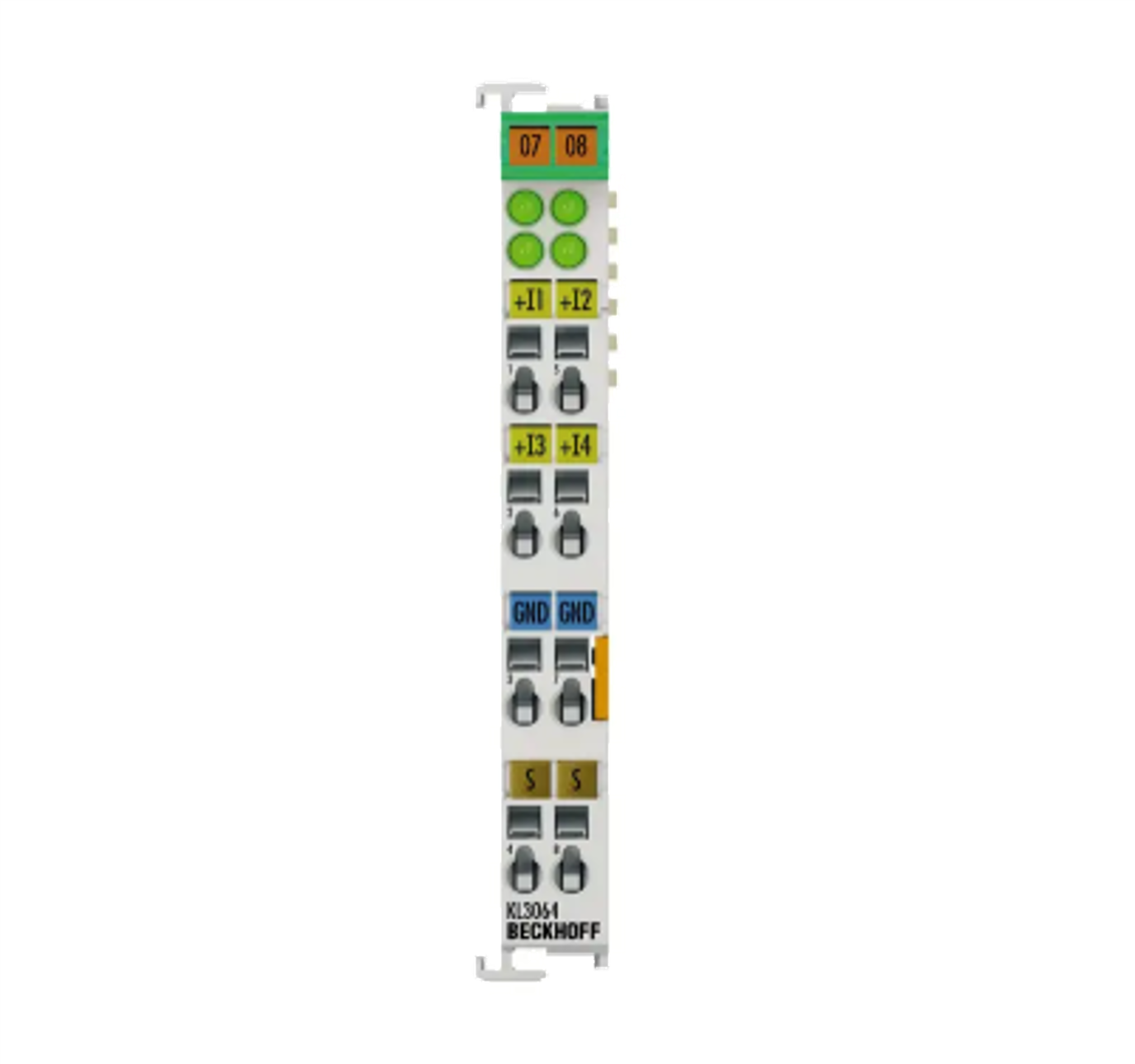

FUNCION: EL KL3064 ES UN TERMINAL DE ENTRADA ANALOGICA DE ALTA DENSIDAD PARA EL SISTEMA BUS TERMINAL (SERIE KL). ESTA DISEÑADO PARA PROCESAR HASTA CUATRO SEÑALES DE TENSION INDEPENDIENTES EN EL RANGO DE 0 V A 10 V DC, OPTIMIZANDO EL ESPACIO EN EL TABLERO ELECTRICO.
TECNOLOGÍA Y DESEMPEÑO:
CUATRO CANALES EN 12 MM: ESTE MODULO PERMITE LA ADQUISICION DE CUATRO VARIABLES ANALOGICAS EN UN SOLO TERMINAL COMPACTO. ES IDEAL PARA APLICACIONES QUE REQUIEREN UN ALTO NUMERO DE PUNTOS DE MEDICION SIN AMPLIAR EL TAMAÑO FISICO DEL NODO DE CONTROL.
CONFIGURACION SINGLE-ENDED: LOS CUATRO CANALES COMPARTEN UNA REFERENCIA DE MASA COMUN (0 V). ESTA ARQUITECTURA SIMPLIFICA EL CABLEADO CUANDO SE UTILIZAN SENSORES QUE SE ALIMENTAN DESDE EL MISMO POTENCIAL DE LA FUENTE DEL SISTEMA.
RESOLUCION DE 12 BITS: CONVIERTE CADA SEÑAL ANALOGICA EN UN VALOR DIGITAL DE 0 A 4095. ESTA RESOLUCION PROPORCIONA LA PRECISION NECESARIA PARA LA MAYORIA DE LAS TAREAS DE MONITOREO Y CONTROL DE PROCESOS INDUSTRIALES.
DISEÑO Y CONSTRUCCION:
INDICADORES LED DE DIAGNOSTICO: CUENTA CON LEDS QUE MUESTRAN EL ESTADO OPERATIVO DEL MODULO Y LA COMUNICACION CON EL K-BUS. ESTO PERMITE IDENTIFICAR RAPIDAMENTE SI EL TERMINAL ESTA SIENDO RECONOCIDO CORRECTAMENTE POR EL MAESTRO DE RED.
SISTEMA CAGE CLAMP: UTILIZA TERMINALES DE PRESION POR RESORTE QUE ASEGURAN UNA CONEXION ELECTRICA SEGURA, EVITANDO EL AFLOJAMIENTO DE LOS CABLES DE SEÑAL POR VIBRACIONES O CAMBIOS TERMICO, LO QUE ES CRITICO PARA MANTENER LA PRECISION ANALOGICA.
AISLAMIENTO GALVANICO: EL TERMINAL CUENTA CON SEPARACION ELECTRICA ENTRE EL NIVEL DE CAMPO Y EL BUS INTERNO, PROTEGIENDO AL PLC CONTRA INTERFERENCIAS PROVENIENTES DE LOS SENSORES O PICOS DE TENSION EXTERNOS.
APLICACIONES:
MONITOREO DE MULTIPLES POTENCIOMETROS DE POSICION EN MAQUINARIA.
LECTURA DE SENSORES DE TEMPERATURA O HUMEDAD CON SALIDA ESTANDAR DE 0-10 V.
ADQUISICION DE SEÑALES DE RETROALIMENTACION DE VELOCIDAD EN SISTEMAS MULTI-EJE.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL3064
MODELO/SERIE: BUS TERMINAL K-BUS
NUMERO DE ENTRADAS: 4
RANGO DE SEÑAL: 0 V A 10 V DC
RESOLUCION: 12 BITS
TIPO DE ENTRADA: SINGLE-ENDED (REFERENCIA COMUN)
ERROR DE MEDICION: < +/- 0.3 PORCIENTO (RELATIVO AL VALOR FINAL)
CONSUMO DE CORRIENTE K-BUS: 70 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
