Detalles del producto
CARACTERISTICAS PRINCIPALES:

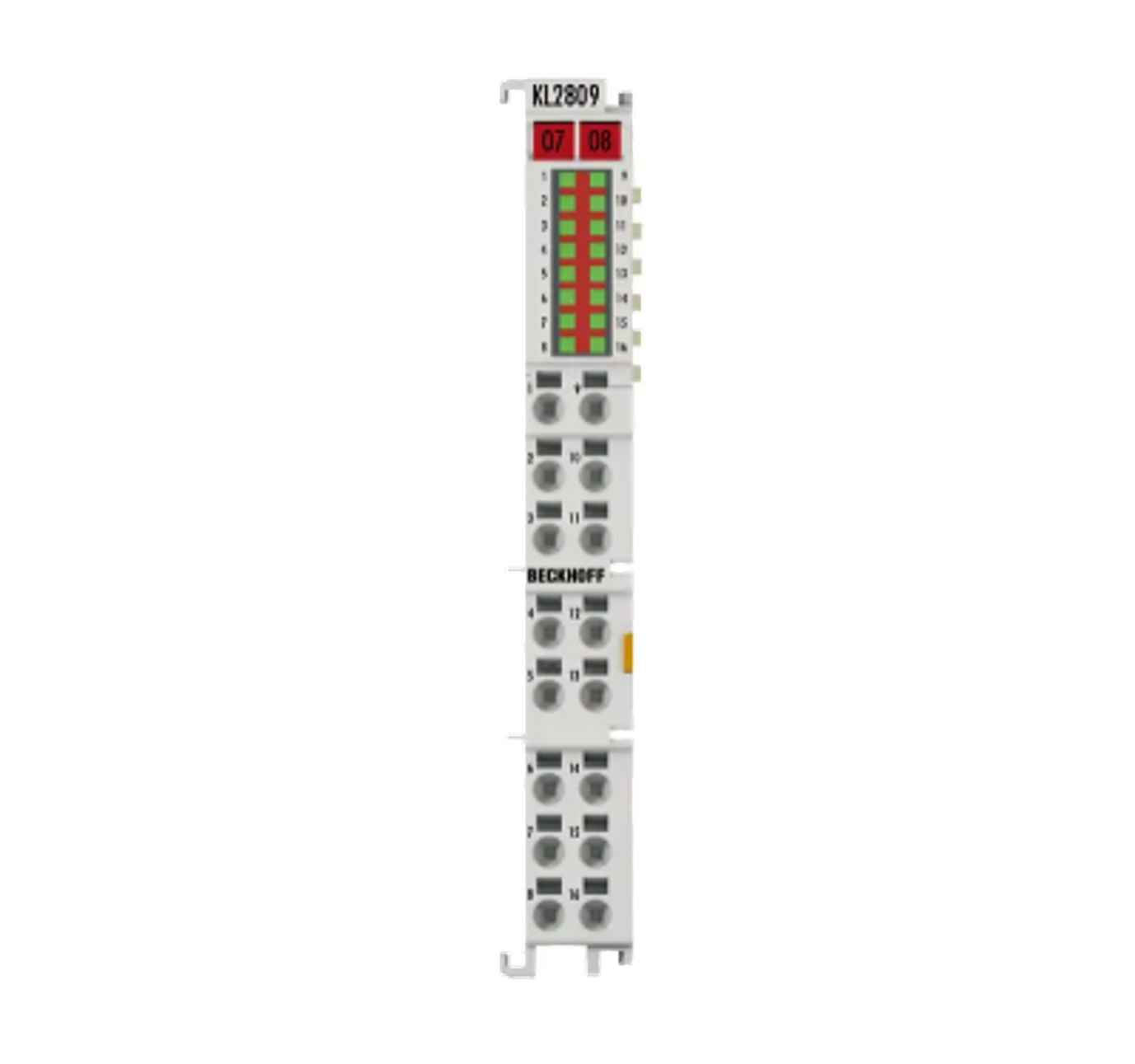

FUNCION: EL KL2809 ES UN TERMINAL DE SALIDA DIGITAL DE ULTRA ALTA DENSIDAD (HD) PARA EL SISTEMA BUS TERMINAL (SERIE KL). PERMITE AL CONTROLADOR ACCIONAR HASTA 16 DISPOSITIVOS BINARIOS INDEPENDIENTES DESDE UN SOLO MODULO, OPTIMIZANDO AL MAXIMO EL ESPACIO EN EL TABLERO ELECTRICO.
TECNOLOGÍA Y DESEMPEÑO:
ULTRA ALTA DENSIDAD: ESTE TERMINAL LOGRA INTEGRAR 16 SALIDAS DIGITALES EN UN ANCHO ESTANDAR DE 12 MM. ES LA SOLUCION IDEAL PARA PROYECTOS CON UN CONTEO MASIVO DE SALIDAS DONDE EL ESPACIO EN EL RIEL DIN ES CRITICO.
CONEXION DE 1 HILO: UTILIZA LA TECNICA DE CONEXION DE 1 HILO, DONDE CADA PUNTO DE CONEXION FRONTAL ENTREGA EL POTENCIAL DE 24 V DC AL ACTUADOR. LA REFERENCIA DE MASA (0 V) DEBE SER SUMINISTRADA DE FORMA EXTERNA O MEDIANTE UN TERMINAL DE DISTRIBUCION DE POTENCIAL ADYACENTE.
PROTECCION ELECTRONICA: A PESAR DE SU ALTA DENSIDAD, CADA CANAL CUENTA CON PROTECCION CONTRA SOBRECARGAS Y CORTOCIRCUITOS. EL MODULO UTILIZA LOS CONTACTOS DE POTENCIA LATERALEZ PARA DISTRIBUIR LA ENERGIA A LAS CARGAS, MANTENIENDO AISLADA LA LOGICA DEL K-BUS.
DISEÑO Y CONSTRUCCION:
DIAGNOSTICO LOCAL: INCORPORA 16 LEDS DE ESTADO DISPUESTOS DE MANERA COMPACTA QUE INDICAN LA ACTIVACION DE CADA SALIDA. ESTO PERMITE UNA VERIFICACION VISUAL RAPIDA DE LA LOGICA DE CONTROL Y EL ESTADO DE LOS ACTUADORES.
SISTEMA CAGE CLAMP: EMPLEA LA TECNOLOGIA DE CONEXION POR RESORTE QUE ASEGURA UNA FIJACION SEGURA Y DURADERA DE LOS CABLES, SIENDO ALTAMENTE RESISTENTE A VIBRACIONES MECANICAS E IMPACTOS.
INTEGRACION EN EL NODO: SE ACOPLA MECANICAMENTE A LA ESTACION BUS TERMINAL Y SE COMUNICA DE FORMA TRANSPARENTE CON EL ACOPLADOR DE BUS (BK) O EL CONTROLADOR EMBEBIDO (CX) A TRAVES DEL K-BUS.
APLICACIONES:
CONTROL MASIVO DE VALVULAS SOLENOIDES EN SISTEMAS NEUMATICOS COMPLEJOS.
ACTIVACION DE MATRICES DE INDICADORES LUMINOSOS Y PANELES DE SEÑALIZACION.
INTERFAZ DE SALIDA DE ALTA DENSIDAD PARA MAQUINARIA DE EMPAQUE Y LINEAS DE MONTAJE.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL2809
MODELO/SERIE: BUS TERMINAL K-BUS (HD)
NUMERO DE SALIDAS: 16
TENSION NOMINAL DE CARGA: 24 V DC (MINUS 15 PORCIENTO / PLUS 20 PORCIENTO)
CORRIENTE DE SALIDA MAXIMA: 0.5 A POR CANAL (CORRIENTE TOTAL LIMITADA POR EL MODULO)
TIPO DE CONMUTACION: CONMUTACION A POSITIVO (P-SWITCHING)
CONSUMO DE CORRIENTE K-BUS: 25 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
