Detalles del producto
CARACTERISTICAS PRINCIPALES:

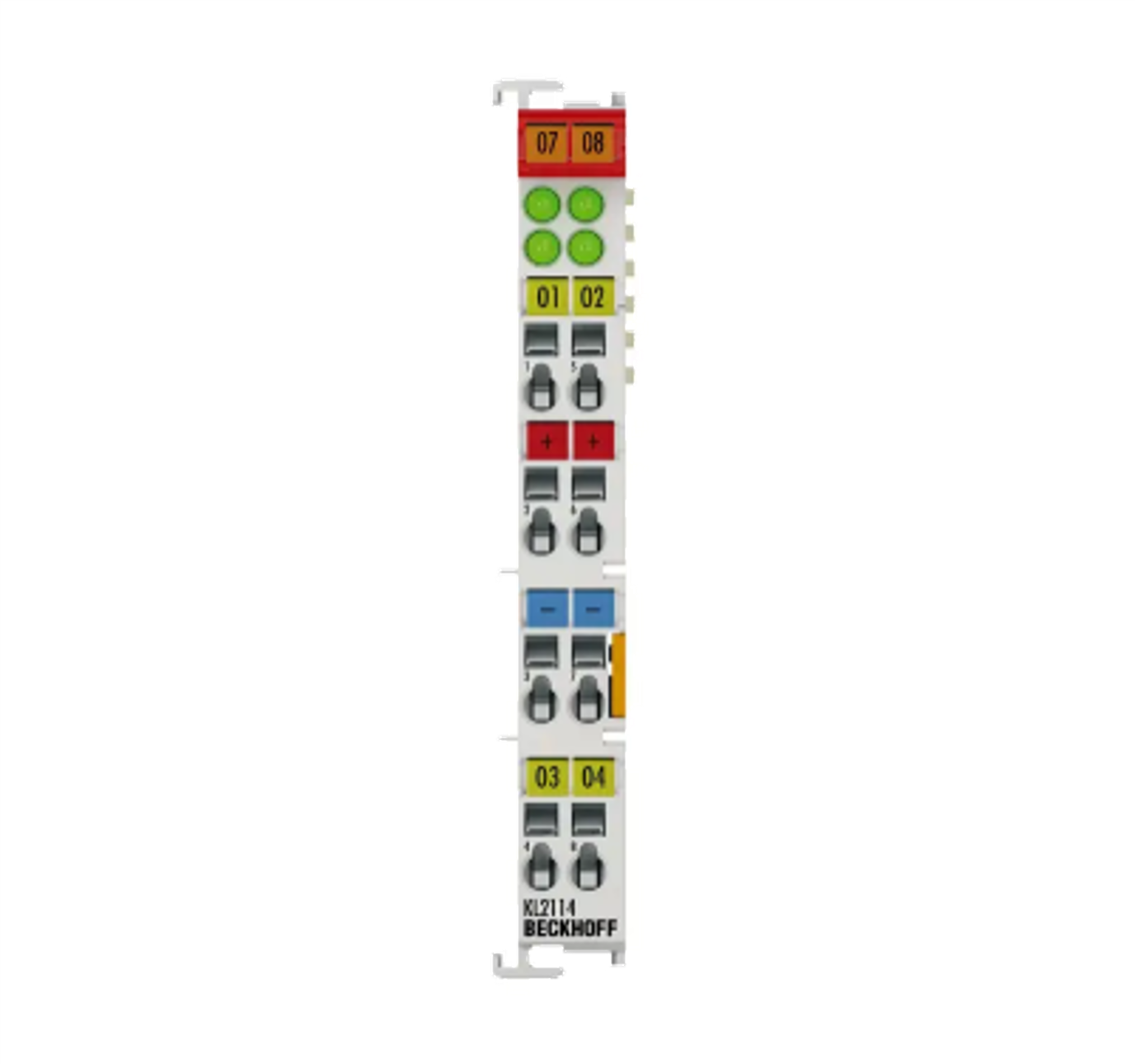

FUNCION: EL KL2114 ES UN TERMINAL DE SALIDA DIGITAL DISEÑADO PARA EL SISTEMA BUS TERMINAL (SERIE KL). SU FUNCION ES CONMUTAR SEÑALES BINARIAS DE 24 V DC DESDE EL CONTROLADOR HACIA LOS ACTUADORES EN EL NIVEL DE CAMPO, PROPORCIONANDO UNA INTERFAZ ROBUSTA Y AISLADA PARA EL CONTROL DE PROCESOS.
TECNOLOGÍA Y DESEMPEÑO:
CONFIGURACION DE 4 CANALES: ESTE MODULO OFRECE CUATRO SALIDAS INDEPENDIENTES EN UN SOLO DISPOSITIVO, PERMITIENDO UN CONTROL EFICIENTE DE MULTIPLES CARGAS DESDE UN UNICO TERMINAL DE 12 MM DE ANCHO.
PROTECCION INTEGRADA: CADA CANAL ESTA PROTEGIDO CONTRA SOBRECARGAS Y CORTOCIRCUITOS. EL TERMINAL UTILIZA EL POTENCIAL DE LOS CONTACTOS DE POTENCIA PARA ALIMENTAR LAS CARGAS, ASEGURANDO QUE LA ELECTRONICA DEL K-BUS SE MANTENGA PROTEGIDA ANTE FALLAS EXTERNAS.
AISLAMIENTO GALVANICO: CUENTA CON UN AISLAMIENTO ELECTRICO COMPLETO ENTRE LA LOGICA DEL BUS INTERNO (K-BUS) Y EL NIVEL DE CAMPO, LO QUE EVITA QUE EL RUIDO ELECTROMAGNETICO GENERADO POR LOS ACTUADORES INTERFIERA CON EL FUNCIONAMIENTO DEL PLC.
DISEÑO Y CONSTRUCCION:
INDICADORES LED DE ESTADO: POSEE CUATRO LEDS FRONTALES QUE SE ILUMINAN CUANDO LA SALIDA CORRESPONDIENTE ESTA ACTIVA, LO QUE FACILITA ENORMEMENTE LAS TAREAS DE DIAGNOSTICO Y MANTENIMIENTO PREVENTIVO.
SISTEMA DE CONEXION CAGE CLAMP: UTILIZA LA TECNOLOGIA DE PRESION POR RESORTE PARA UNA CONEXION RAPIDA Y SEGURA DE LOS CONDUCTORES, GARANTIZANDO RESISTENCIA A VIBRACIONES Y EVITANDO EL REAPRIETE PERIODICO DE TORNILLOS.
MONTAJE EN RIEL DIN: SE INSTALA DE MANERA SENCILLA EN RIEL DIN DE 35 MM Y SE CONECTA AUTOMATICAMENTE AL K-BUS Y A LOS CONTACTOS DE POTENCIA AL ACOPLARSE CON LOS DEMAS TERMINALES DE LA ESTACION.
APLICACIONES:
CONTROL DE ELECTROVALVULAS Y CILINDROS NEUMATICOS.
ACTIVACION DE BOBINAS DE RELES Y PEQUEÑOS CONTACTORES DE MOTOR.
OPERACION DE DISPOSITIVOS DE ALARMA Y ELEMENTOS DE SEÑALIZACION VISUAL.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL2114
MODELO/SERIE: BUS TERMINAL K-BUS
NUMERO DE SALIDAS: 4
TENSION NOMINAL DE CARGA: 24 V DC (MINUS 15 PORCIENTO / PLUS 20 PORCIENTO)
CORRIENTE DE SALIDA MAXIMA: 0.5 A POR CANAL
TIPO DE CARGA: OHMICA, INDUCTIVA Y DE LAMPARA
CONSUMO DE CORRIENTE K-BUS: 9 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
