CARACTERISTICAS PRINCIPALES:

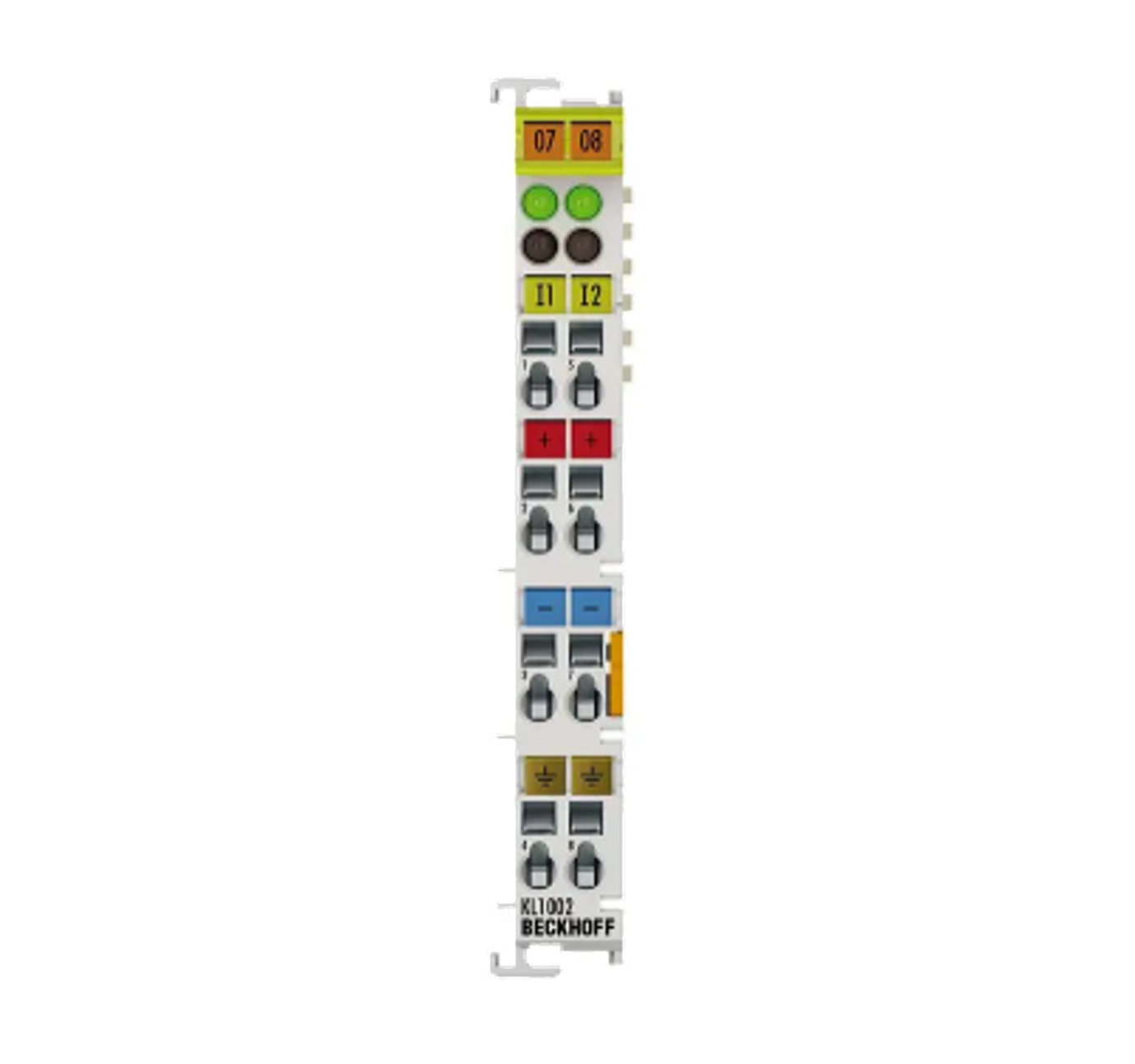

FUNCION: EL KL1002 ES UN TERMINAL DE ENTRADA DIGITAL DISEÑADO PARA ADQUIRIR SEÑALES BINARIAS DE 24 V DC DESDE EL NIVEL DE CAMPO (SENSORES, INTERRUPTORES, FINES DE CARRERA) Y TRANSMITIRLAS DE FORMA AISLADA AL CONTROLADOR A TRAVES DEL K-BUS.
TECNOLOGÍA Y DESEMPEÑO:
DOS CANALES INDEPENDIENTES: EL MODULO PROCESA DOS SEÑALES DIGITALES INDEPENDIENTES. ES UNA SOLUCION EFICIENTE PARA PUNTOS DE CONTROL DISPERSOS DONDE NO SE REQUIERE UNA ALTA DENSIDAD DE ENTRADAS EN UN SOLO PUNTO.
FILTRO DE ENTRADA DE 3.0 MS: INCORPORA UN FILTRO DE HARDWARE QUE AYUDA A ELIMINAR EL RUIDO ELECTRICO Y LOS REBOTES MECANICOS DE LOS CONTACTOS. ESTA CONSTANTE DE TIEMPO ASEGURA QUE SOLO LAS SEÑALES ESTABLES SEAN PROCESADAS POR EL PLC, EVITANDO FALSOS DISPAROS.
INDICACION DE ESTADO: CADA CANAL POSEE UN LED DE ESTADO DEDICADO QUE PERMITE VERIFICAR LA PRESENCIA DE SEÑAL EN LA ENTRADA DE FORMA LOCAL, LO QUE FACILITA LAS LABORES DE MANTENIMIENTO Y PUESTA EN MARCHA.
DISEÑO Y CONSTRUCCION:
CONEXION CAGE CLAMP: UTILIZA EL SISTEMA DE BORNES POR RESORTE DE BECKHOFF. ESTE METODO GARANTIZA UNA CONEXION ELECTRICA SEGURA Y PERMANENTE, SIENDO EXTREMADAMENTE RESISTENTE A LAS VIBRACIONES MECANICAS Y CAMBIOS DE TEMPERATURA.
AISLAMIENTO GALVANICO: EL MODULO CUENTA CON UN AISLAMIENTO OPTOELECTRONICO ENTRE EL NIVEL DE CAMPO Y EL BUS DE DATOS, PROTEGIENDO LA ELECTRONICA SENSIBLE DEL PLC CONTRA PICOS DE TENSION O PERTURBACIONES EN EL CABLEADO DE CAMPO.
POTENCIAL DE REFERENCIA: LAS ENTRADAS UTILIZAN LA MASA DE LOS CONTACTOS DE POTENCIA (0 V) COMO REFERENCIA, LO QUE PERMITE UN CABLEADO SENCILLO UTILIZANDO LA ALIMENTACION DISTRIBUIDA EN EL RACK.
APLICACIONES:
LECTURA DE SENSORES DE PROXIMIDAD INDUCTIVOS O CAPACITIVOS.
MONITOREO DE ESTADO DE CONTACTORES Y RELEVADORES.
INTERFAZ PARA BOTONERAS E INTERRUPTORES DE POSICION.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: KL1002
MODELO/SERIE: BUS TERMINAL K-BUS
NUMERO DE ENTRADAS: 2
TENSION NOMINAL: 24 V DC (-15% / +20%)
SEÑAL «0»: -3 V A +5 V
SEÑAL «1»: 15 V A 30 V
CORRIENTE DE ENTRADA: 5 MA TIPICA
FILTRO DE ENTRADA: 3.0 MS
CONSUMO DE CORRIENTE K-BUS: 5 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
