Detalles del producto
CARACTERISTICAS PRINCIPALES:

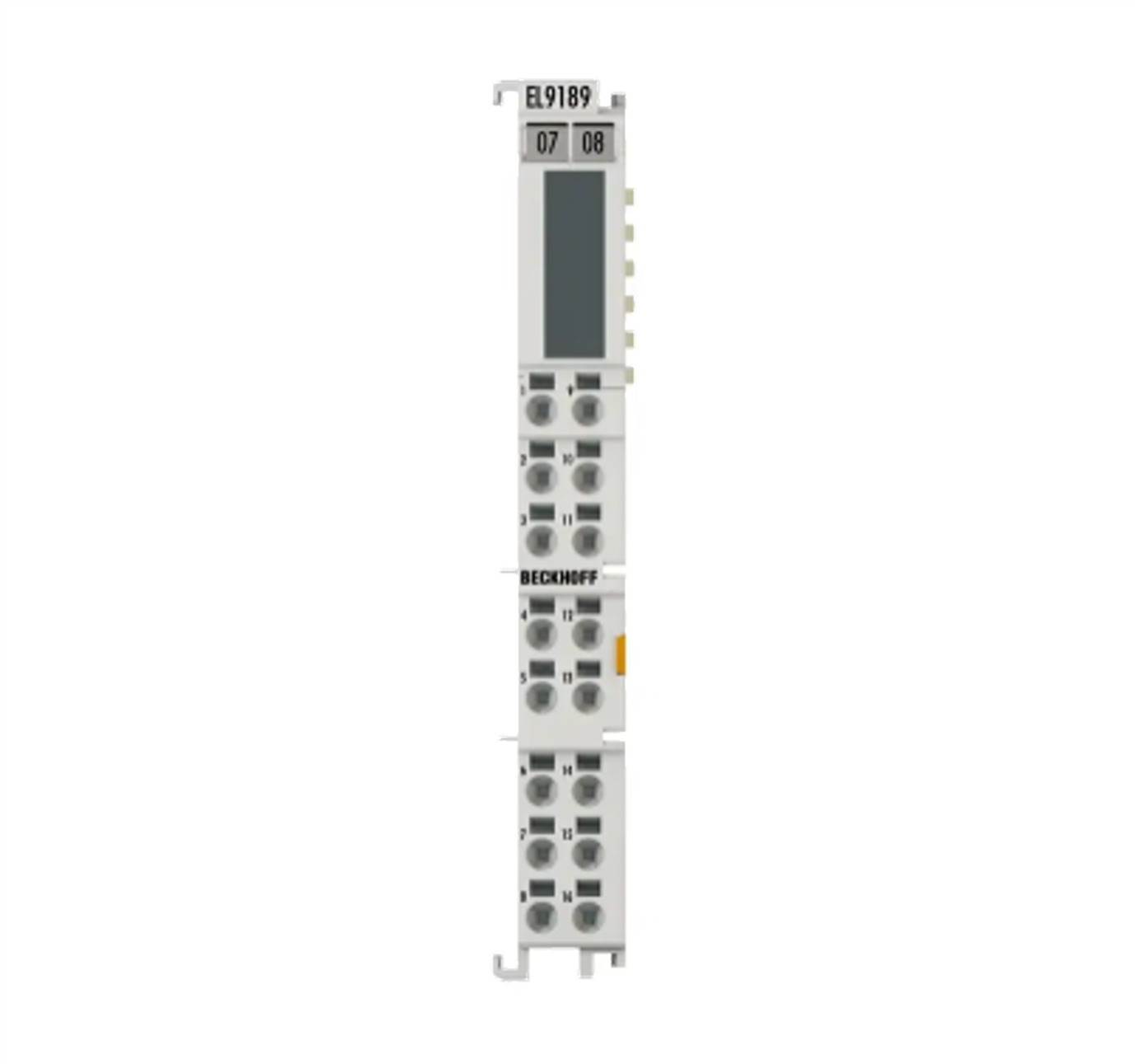

FUNCION: EL EL9189 ES UN TERMINAL PASIVO DE ALTA DENSIDAD (HD) PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. SU FUNCION ES PROPORCIONAR 16 PUNTOS DE CONEXION ADICIONALES PARA EL POTENCIAL DE 0 V DC (MASA/GND), PERMITIENDO AGRUPAR LOS RETORNOS DE CORRIENTE DE MULTIPLES COMPONENTES EN UN SOLO MODULO.
TECNOLOGÍA Y DESEMPEÑO:
ALTA DENSIDAD DE CONEXION (HD): INTEGRA 16 TERMINALES DE CONEXION EN UNA CARCASA ESTANDAR DE 12 MM. ESTA CONFIGURACION ES IDEAL PARA SISTEMAS CON UN ALTO NUMERO DE PUNTOS DE E/S DONDE EL ESPACIO EN EL GABINETE ES CRITICO Y SE REQUIERE UNA GESTION EFICIENTE DE LAS MASAS.
CONEXION INTERNA DE POTENCIAL: LOS 16 PUNTOS FRONTALES ESTAN CONECTADOS INTERNAMENTE AL CONTACTO DE POTENCIA INFERIOR (0 V) QUE RECORRE TODO EL SEGMENTO DE TERMINALES. ESTO SIMPLIFICA EL CABLEADO AL EVITAR EL USO DE BLOQUES DE DISTRIBUCION EXTERNOS O EL DOBLE CRIMPEADO EN LOS BORNES.
PASO DE DATOS TRANSPARENTE: AL SER UN MODULO PURAMENTE ELECTRICO DE DISTRIBUCION, NO CONSUME DIRECCIONES EN EL BUS ETHERCAT NI AFECTA EL RENDIMIENTO DE LA COMUNICACION, PERMITIENDO QUE LAS SEÑALES DE DATOS DEL E-BUS PASEN HACIA LOS SIGUIENTES MODULOS SIN ALTERACION.
DISEÑO Y CONSTRUCCION:
TECNOLOGIA DE CONEXION: UTILIZA EL SISTEMA DE PRESION POR RESORTE CAGE CLAMP, QUE GARANTIZA UNA CONEXION SEGURA Y RESISTENTE A VIBRACIONES. DEBIDO A LA ALTA DENSIDAD DE BORNES, ESTE MODULO REQUIERE EL USO DE CONDUCTORES CON SECCIONES TRANSVERSALES ADECUADAS PARA TERMINALES HD.
IDENTIFICACION: LOS PUNTOS DE CONEXION ESTAN MARCADOS PARA FACILITAR LA IDENTIFICACION DEL POTENCIAL DE REFERENCIA, SIGUIENDO EL CODIGO DE COLORES ESTANDAR PARA 0 V (GENERALMENTE AZUL O IDENTIFICADO POR POSICION).
ESTRUCTURA MECANICA: SE MONTA EN RIEL DIN DE 35 MM Y SE ACOPLA MECANICAMENTE AL RESTO DE LA ESTACION MEDIANTE EL SISTEMA DE RANURA Y PESTAÑA LATERAL, ASEGURANDO LA CONTINUIDAD FISICA Y ELECTRICA DEL BUS DE POTENCIA.
APLICACIONES:
PUNTO COMUN DE RETORNO (GND) PARA GRANDES GRUPOS DE SENSORES DIGITALES.
CONEXION MASIVA DE REFERENCIAS DE 0 V PARA ACTUADORES Y VALVULAS NEUMATICAS.
OPTIMIZACION DE ESPACIO EN MAQUINARIA CON ALTA DENSIDAD DE CABLEADO Y POCO ESPACIO PARA DISTRIBUIDORES EXTERNOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL9189
MODELO/SERIE: ETHERCAT TERMINAL E-BUS (HD POTENTIAL DISTRIBUTION)
NUMERO DE CONEXIONES: 16
TENSION NOMINAL: HASTA 30 V DC (USO TIPICO 0 V DC)
CORRIENTE MAXIMA POR MODULO: 10 A (TOTAL)
TIPO DE POTENCIAL: NEGATIVO (CONECTADO AL CONTACTO DE POTENCIA INFERIOR)
CONSUMO DE CORRIENTE E-BUS: NO REQUIERE (PASIVO)
PESO NETO APROXIMADO: 0.05 KG
