Detalles del producto
CARACTERISTICAS PRINCIPALES:

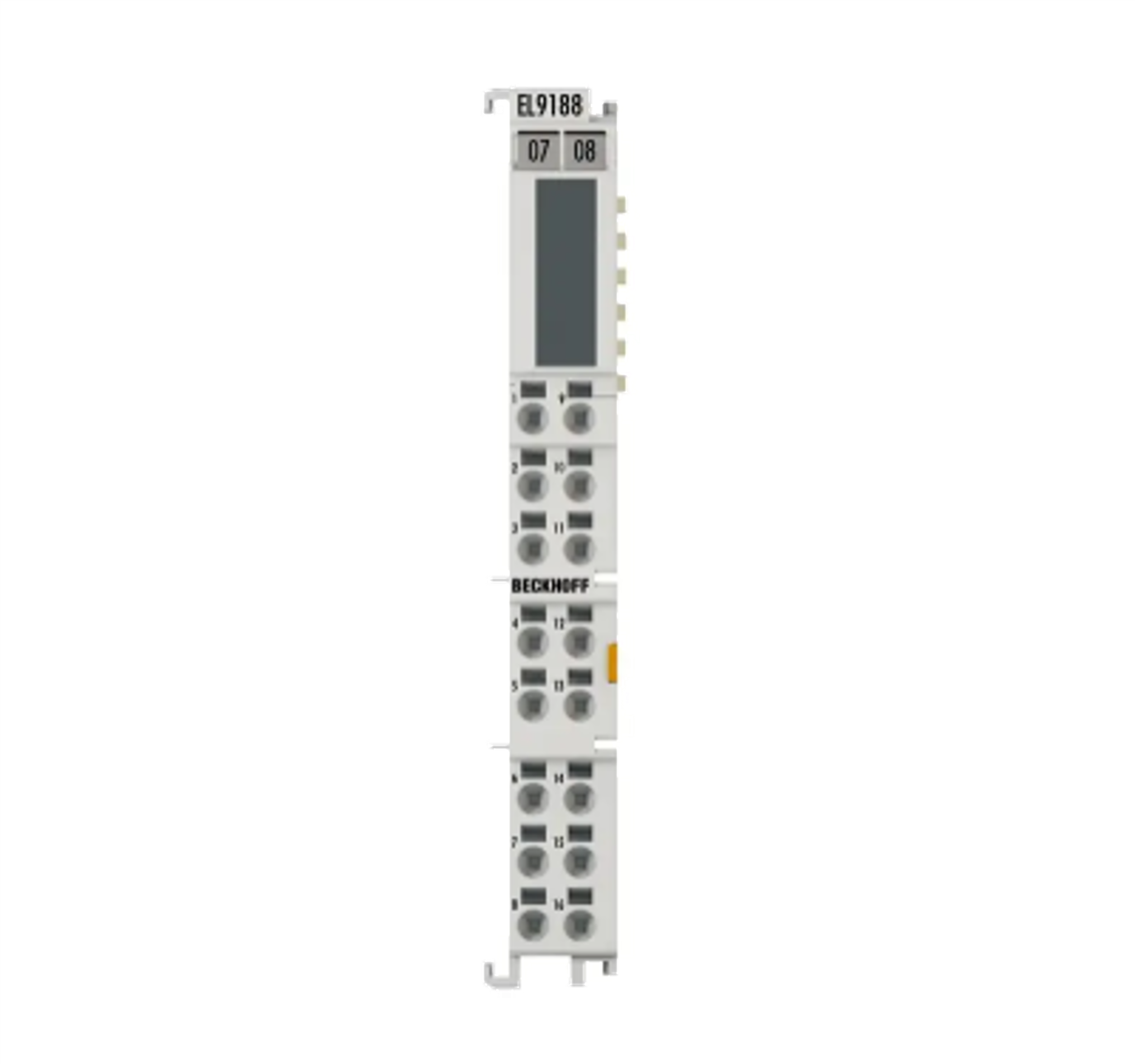

FUNCION: EL EL9188 ES UN TERMINAL PASIVO DE ALTA DENSIDAD DISEÑADO PARA LA DISTRIBUCION DE POTENCIAL DENTRO DEL SISTEMA ETHERCAT TERMINAL SERIE EL. PROPORCIONA 16 PUNTOS DE CONEXION ADICIONALES PARA EL POTENCIAL DE 24 V DC, PERMITIENDO ALIMENTAR UNA GRAN CANTIDAD DE DISPOSITIVOS DE CAMPO DESDE UN SOLO MODULO.
TECNOLOGÍA Y DESEMPEÑO:
ULTRA ALTA DENSIDAD: A DIFERENCIA DE LOS MODELOS ESTANDAR, ESTE TERMINAL LOGRA INTEGRAR 16 PUNTOS DE CONEXION EN UN ANCHO DE SOLO 12 MM. ESTO MAXIMIZA LA EFICIENCIA DEL ESPACIO EN EL RIEL DIN, SIENDO IDEAL PARA TABLEROS DONDE EL VOLUMEN DE SENSORES Y ACTUADORES ES MUY ELEVADO.
CONEXION INTERNA: LOS 16 TERMINALES FRONTALES ESTAN UNIDOS ELECTRICAMENTE AL CONTACTO DE POTENCIA POSITIVO (24 V DC) QUE ATRAVIESA EL SEGMENTO DE TERMINALES. ESTO ELIMINA LA NECESIDAD DE REALIZAR PUENTES EXTERNOS O UTILIZAR BLOQUES DE DISTRIBUCION ADICIONALES.
PASO DE DATOS: EL MODULO ES COMPLETAMENTE TRANSPARENTE PARA LA COMUNICACION E-BUS. NO OCUPA DIRECCIONAMIENTO EN EL MAPA DE MEMORIA DEL PLC NI AFECTA LA VELOCIDAD DE LA RED ETHERCAT.
DISEÑO Y CONSTRUCCION:
TECNOLOGIA HD (HIGH DENSITY): UTILIZA TERMINALES DE CONEXION ESPECIALES QUE PERMITEN INSERTAR HASTA 16 CABLES EN EL MISMO ESPACIO QUE ANTES OCUPABAN 8. REQUIERE EL USO DE CABLES CON DIAMETROS ADECUADOS O PUNTERAS (FERRULES) MINIATURA.
SISTEMA CAGE CLAMP: A PESAR DE SU ALTA DENSIDAD, MANTIENE EL SISTEMA DE PRESION POR RESORTE QUE ASEGURA UNA CONEXION RESISTENTE A VIBRACIONES Y LIBRE DE MANTENIMIENTO.
IDENTIFICACION VISUAL: LOS PUNTOS DE CONEXION ESTAN CLARAMENTE IDENTIFICADOS PARA EVITAR ERRORES DURANTE EL CABLEADO, MANTENIENDO EL CODIGO DE COLORES CARACTERISTICO PARA POTENCIALES POSITIVOS.
APLICACIONES:
ALIMENTACION MASIVA DE SENSORES DE PROXIMIDAD Y FOTOCELDAS EN LINEAS DE TRANSPORTE.
DISTRIBUCION DE VOLTAJE POSITIVO PARA BLOQUES DE VALVULAS NEUMATICAS.
OPTIMIZACION DE ESPACIO EN GABINETES DE CONTROL COMPACTOS CON ALTO CONTEO DE E/S.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL9188
MODELO/SERIE: ETHERCAT TERMINAL E-BUS (HD POTENTIAL DISTRIBUTION)
NUMERO DE CONEXIONES: 16
TENSION NOMINAL: HASTA 30 V DC (USO TIPICO 24 V DC)
CORRIENTE MAXIMA POR MODULO: 10 A (TOTAL)
TIPO DE POTENCIAL: POSITIVO (CONECTADO AL CONTACTO DE POTENCIA SUPERIOR)
CONSUMO DE CORRIENTE E-BUS: NO REQUIERE
PESO NETO APROXIMADO: 0.05 KG
