Detalles del producto
CARACTERISTICAS PRINCIPALES:

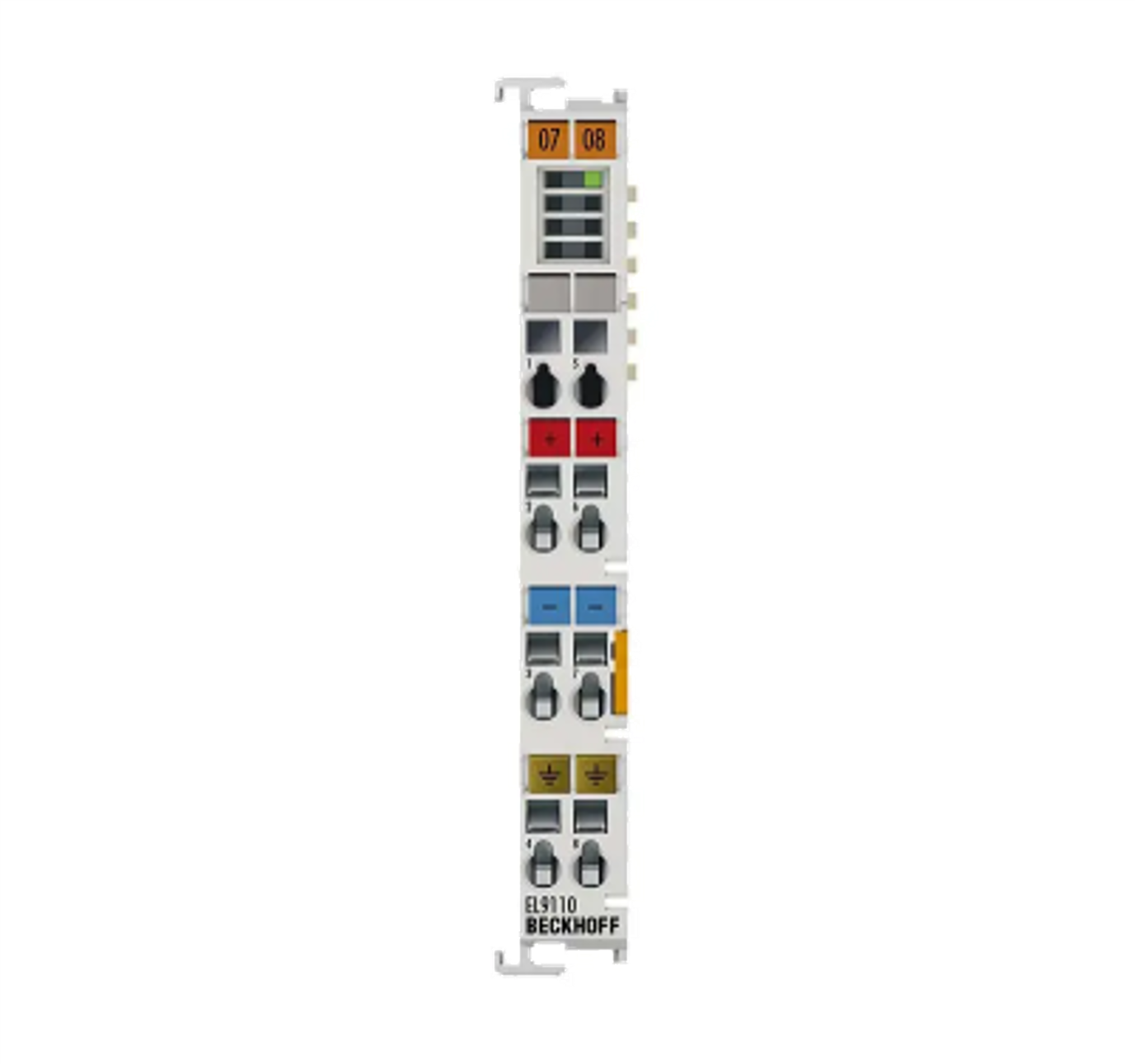

FUNCION: EL EL9110 ES UN TERMINAL DE ALIMENTACION (FEED TERMINAL) QUE PERMITE INTRODUCIR O RENOVAR EL POTENCIAL DE 24 V DC EN LOS CONTACTOS DE POTENCIA DEL BUS. A DIFERENCIA DEL MODELO ESTANDAR, ESTE TERMINAL INCLUYE FUNCIONES DE DIAGNOSTICO QUE INFORMAN AL CONTROLADOR SOBRE EL ESTADO DE LA ALIMENTACION DE CAMPO.
TECNOLOGÍA Y DESEMPEÑO:
MONITOREO DE VOLTAJE: EL TERMINAL SUPERVISA CONSTANTEMENTE LA TENSION DE ENTRADA. SI EL VOLTAJE CAE POR DEBAJO DE UN UMBRAL CRITICO, EL TERMINAL ENVIA UNA SENAL DE ERROR A TRAVES DEL E-BUS HACIA EL PLC MAESTRO (TWINCAT).
RENOVACION DE CORRIENTE: PERMITE INYECTAR HASTA 10 A DE CORRIENTE PARA LOS MODULOS SIGUIENTES. ESTO ES ESENCIAL EN RACKS LARGOS DONDE EL CONSUMO TOTAL DE LOS ACTUADORES Y SENSORES EXCEDE LA CAPACIDAD DE LOS CONTACTOS DE POTENCIA DEL ACOPLADOR INICIAL.
SEGMENTACION DE BUS: FACILITA LA CREACION DE GRUPOS DE ALIMENTACION INDEPENDIENTES. POR EJEMPLO, SE PUEDE USAR PARA SEPARAR LA POTENCIA DE LAS SALIDAS DIGITALES (QUE PUEDEN GENERAR RUIDO O PICOS) DE LA POTENCIA DE LOS MODULOS ANALOGICOS SENSIBLES.
DISEÑO Y CONSTRUCCION:
DIAGNOSTICO POR LED: DISPONE DE INDICADORES LUMINOSOS FRONTALES QUE MUESTRAN EL ESTADO DE LA TENSION DE ENTRADA, PERMITIENDO UNA VERIFICACION VISUAL RAPIDA SIN NECESIDAD DE MULTIMETRO.
CONEXION CAGE CLAMP: UTILIZA EL SISTEMA DE PRESION POR RESORTE QUE ASEGURA UNA CONEXION ELECTRICA ROBUSTA, RESISTENTE A VIBRACIONES E IDEAL PARA ENTORNOS INDUSTRIALES EXIGENTES.
MONTAJE: SE INSTALA EN EL RIEL DIN DE 35 MM Y SE INTEGRA PERFECTAMENTE EN LA FILA DE TERMINALES ETHERCAT, MANTENIENDO EL ANCHO ESTANDAR DE 12 MM.
APLICACIONES:
REINYECCION DE POTENCIA EN SISTEMAS DE E/S EXTENSOS.
MONITOREO AUTOMATICO DE LA FUENTE DE ALIMENTACION DESDE EL SOFTWARE DE CONTROL.
PROTECCION Y AISLAMIENTO DE CIRCUITOS DE CARGA EN MAQUINARIA AUTOMATIZADA.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL9110
MODELO/SERIE: ETHERCAT TERMINAL E-BUS (POTENTIAL FEED WITH DIAGNOSTICS)
TENSION NOMINAL: 24 V DC
CORRIENTE MAXIMA DE CARGA: 10 A
DIAGNOSTICO: SI (TENSION DE ALIMENTACION < 18 V DC)
CONSUMO DE CORRIENTE E-BUS: 1 MA TIPICO (PARA COMUNICACION DE DIAGNOSTICO)
PESO NETO APROXIMADO: 0.05 KG
