Detalles del producto
CARACTERISTICAS PRINCIPALES:

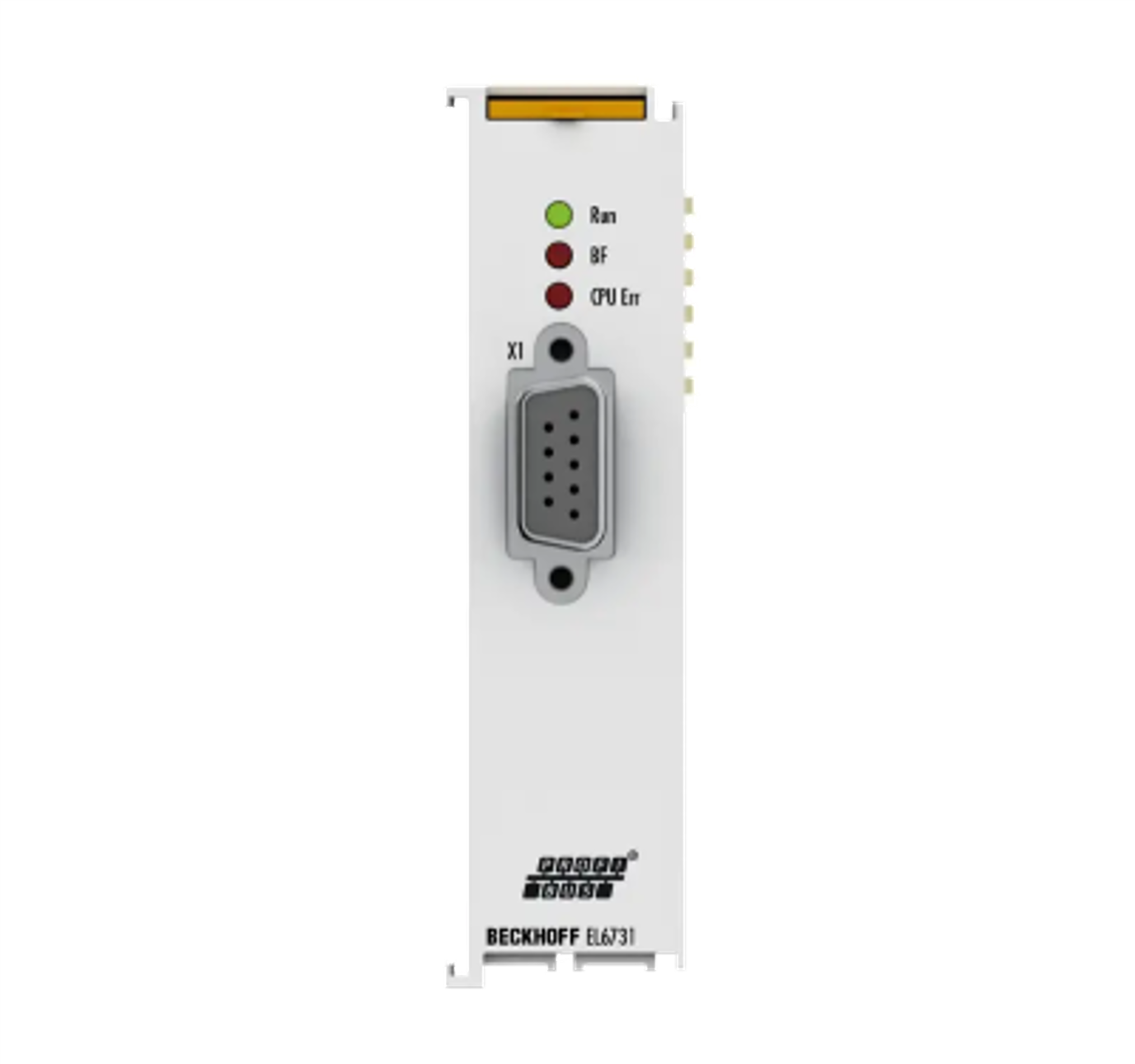

FUNCION: EL EL6731 ES UN TERMINAL DE INTERFAZ QUE ACTUA COMO MAESTRO PROFIBUS DP PARA EL SISTEMA ETHERCAT TERMINAL. ESTE MODULO PERMITE LA INTEGRACION COMPLETA DE REDES PROFIBUS EN LA INFRAESTRUCTURA ETHERCAT, POSIBILITANDO QUE EL CONTROLADOR CENTRAL SE COMUNIQUE CON DISPOSITIVOS ESCLAVOS PROFIBUS.
TECNOLOGÍA Y DESEMPEÑO:
PROTOCOLOS SOPORTADOS: CUMPLE CON EL ESTANDAR PROFIBUS DP (DP, DP-V1 Y DP-V2), SOPORTANDO TANTO LA COMUNICACION DE DATOS CICLICOS COMO ACICLICOS (LECTURA/ESCRITURA DE PARAMETROS).
VELOCIDAD DE COMUNICACION: EL TERMINAL SOPORTA TODAS LAS VELOCIDADES ESTANDAR DE PROFIBUS, DESDE 9.6 KBIT/S HASTA 12 MBIT/S, AJUSTANDOSE AUTOMATICAMENTE A LA VELOCIDAD DE LOS DISPOSITIVOS CONECTADOS.
SINCRONIZACION PRECISA: AL IGUAL QUE OTROS TERMINALES ETHERCAT, UTILIZA LA TECNOLOGIA DE RELOJES DISTRIBUIDOS (DC) PARA ASEGURAR QUE LA COMUNICACION CON LA RED PROFIBUS ESTE PERFECTAMENTE SINCRONIZADA CON EL CICLO DE CONTROL DE LA MAQUINA.
DISEÑO Y CONSTRUCCION:
CONECTIVIDAD FISICA: CUENTA CON UN CONECTOR D-SUB DE 9 PINES ESTANDAR PARA LA CONEXION DEL BUS PROFIBUS. LA INTERFAZ CON EL CONTROLADOR SE REALIZA A TRAVES DEL BUS INTERNO E-BUS.
DIAGNOSTICO INTEGRADO: POSEE INDICADORES LED QUE MUESTRAN EL ESTADO DE LA COMUNICACION ETHERCAT Y EL ESTADO OPERATIVO DE LA RED PROFIBUS (RUN, ERR), LO QUE FACILITA LA LOCALIZACION DE FALLAS EN EL CABLEADO O EN LOS ESCLAVOS.
FLEXIBILIDAD: PERMITE LA CONEXION DE HASTA 125 DISPOSITIVOS ESCLAVOS PROFIBUS, CONVIRTIENDOLO EN UNA SOLUCION PODEROSA PARA LA MODERNIZACION DE PLANTAS QUE YA CUENTAN CON INSTRUMENTACION PROFIBUS.
APLICACIONES:
CONTROL DE VARIADORES DE FRECUENCIA Y ARRANCADORES QUE SOLO DISPONEN DE INTERFAZ PROFIBUS DP.
INTEGRACION DE ISLAS DE E/S DISTRIBUIDAS DE OTROS FABRICANTES EN UN SISTEMA BECKHOFF.
PASARELA DE COMUNICACION PARA INTERCAMBIO DE DATOS CON OTROS PLC QUE ACTUAN COMO ESCLAVOS PROFIBUS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL6731
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
INTERFAZ DE RED: PROFIBUS DP (MAESTRO)
CONECTOR: D-SUB DE 9 PINES (HEMBRA)
VELOCIDAD DE TRANSFERENCIA: MAXIMA 12 MBIT/S
NUMERO MAXIMO DE ESCLAVOS: 125
CONSUMO DE CORRIENTE E-BUS: 200 MA TIPICO
PESO NETO APROXIMADO: 0.07 KG
