Detalles del producto
CARACTERISTICAS PRINCIPALES:
FUNCION: EL EL6632 ES UNA INTERFAZ DE PASARELA (GATEWAY) QUE PERMITE LA INTEGRACION DE DISPOSITIVOS PROFINET DENTRO DE UNA RED ETHERCAT. ESTE TERMINAL ACTUA COMO UN CONTROLADOR PROFINET (MAESTRO), LO QUE PERMITE QUE EL PLC BECKHOFF SE COMUNIQUE CON SENSORES, VARIADORES O MODULOS DE E/S QUE UTILIZAN EL PROTOCOLO PROFINET.
TECNOLOGÍA Y DESEMPEÑO:
PROTOCOLOS SOPORTADOS: CUMPLE CON LA ESPECIFICACION PROFINET RT (REAL-TIME), ASEGURANDO UNA COMUNICACION EFICIENTE CON DISPOSITIVOS DE CAMPO COMPATIBLES.
SWITCH INTEGRADO: DISPONE DE UN SWITCH DE 2 PUERTOS QUE PERMITE LA CREACION DE TOPOLOGIAS EN LINEA, FACILITANDO LA CONEXION EN CADENA DE VARIOS DISPOSITIVOS PROFINET SIN NECESIDAD DE SWITCHES EXTERNOS ADICIONALES.
INTERCAMBIO DE DATOS: LOS DATOS DE PROCESO DE LOS DISPOSITIVOS PROFINET SE MAPEAN DE FORMA TRANSPARENTE EN EL E-BUS DE ETHERCAT, PERMITIENDO QUE EL CONTROLADOR CENTRAL (TWINCAT) ACCEDA A ELLOS COMO SI FUERAN E/S LOCALES.
DISEÑO Y CONSTRUCCION:

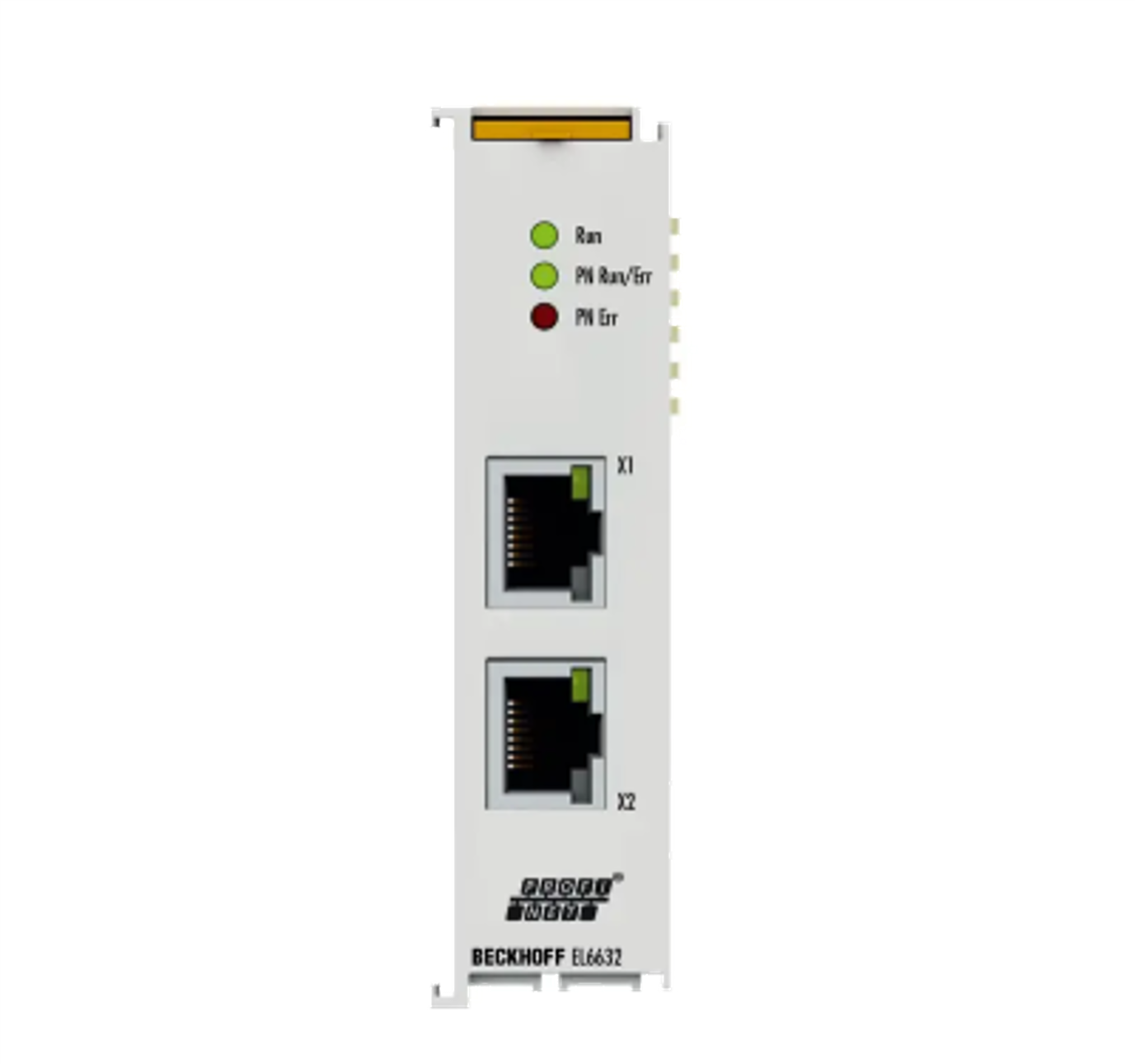

CONECTIVIDAD: EQUIPADO CON DOS PUERTOS RJ45 EN EL FRONTAL. LA COMUNICACION CON EL RESTO DE LOS TERMINALES DEL SISTEMA SE REALIZA A TRAVES DEL BUS INTERNO E-BUS.
DIAGNOSTICO VISUAL: CUENTA CON LEDS DE ESTADO QUE INDICAN LA ACTIVIDAD DEL ENLACE (LINK/ACTIVITY) Y EL ESTADO DE LA RED PROFINET, PERMITIENDO UNA RAPIDA DETECCION DE ERRORES DE CONFIGURACION O FALLAS DE RED.
MONTAJE: SE INSTALA EN RIEL DIN DE 35 MM. SU DISEÑO SIGUE EL ESTANDAR DE LA SERIE EL, INTEGRANDOSE FISICAMENTE EN EL MISMO BLOQUE DE TERMINALES ETHERCAT.
APLICACIONES:
CONEXION DE DISPOSITIVOS DE TERCEROS (MODULOS DE E/S, VARIADORES, CAMARAS) QUE SOLO SOPORTAN PROFINET.
EXPANSION DE SISTEMAS EXISTENTES BASADOS EN PROFINET HACIA UNA ARQUITECTURA ETHERCAT.
CREACION DE PASARELAS DE COMUNICACION ENTRE DIFERENTES REDES INDUSTRIALES EN UNA MISMA MAQUINA.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL6632
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE PUERTOS: 2 X RJ45
PROTOCOLO DE RED: PROFINET RT (CONTROLADOR/MAESTRO)
CANTIDAD DE DISPOSITIVOS: HASTA 15 DISPOSITIVOS PROFINET (IO-DEVICES)
VELOCIDAD DE TRANSFERENCIA: 100 MBPS
CONSUMO DE CORRIENTE E-BUS: 450 MA TIPICO
PESO NETO APROXIMADO: 0.07 KG
