Detalles del producto
CARACTERISTICAS PRINCIPALES:

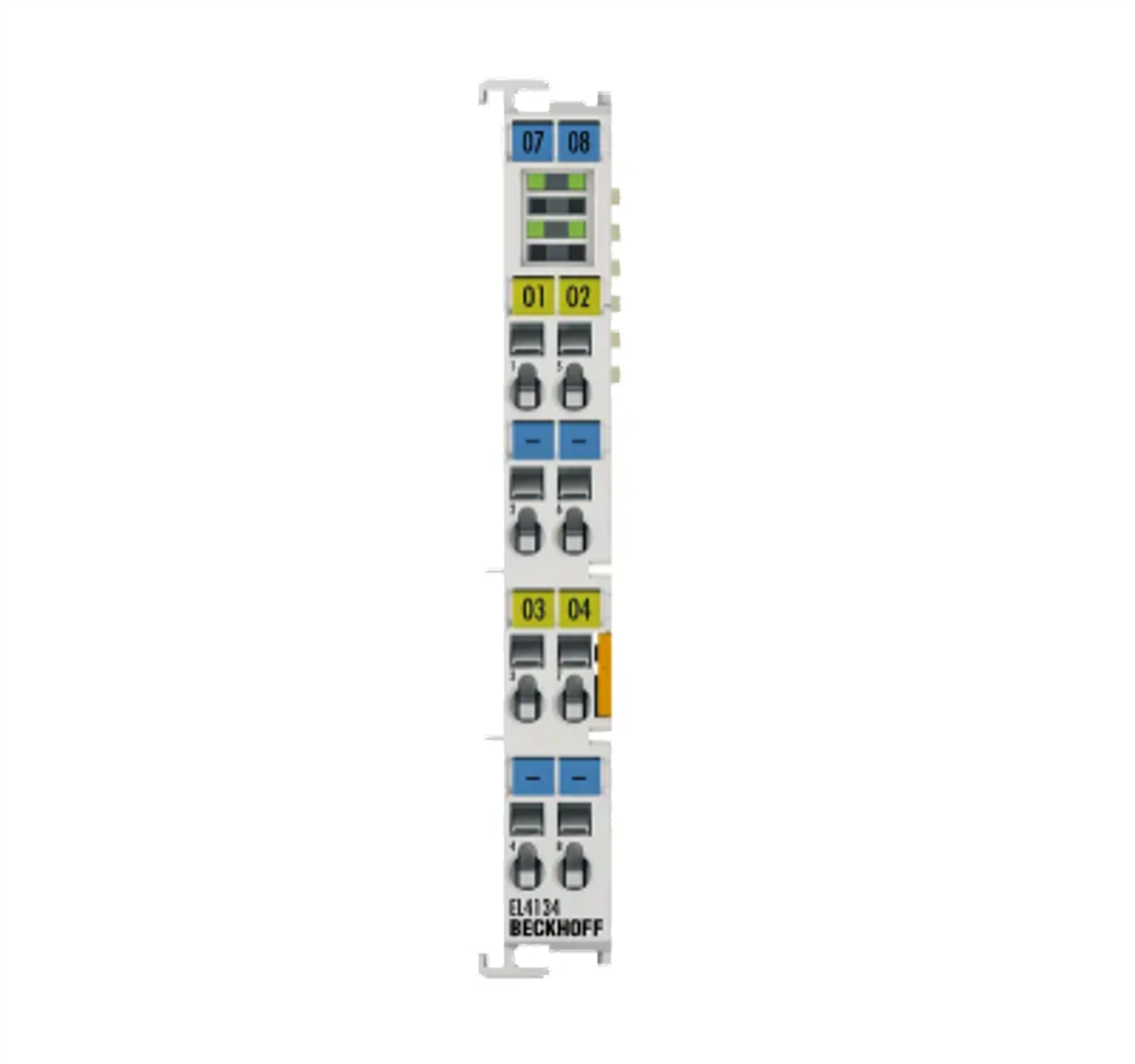

FUNCION: EL EL4134 ES UN TERMINAL DE SALIDA ANALOGICA DE ALTA PRECISION PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTE MODULO GENERA SEÑALES DE TENSION EN EL RANGO BIPOLAR DE MINUS 10 A MAS 10 V, PERMITIENDO AL CONTROLADOR ENVIAR VALORES DE REFERENCIA EXACTOS PARA EL CONTROL DE ACTUADORES Y SISTEMAS DE ACCIONAMIENTO.
TECNOLOGÍA Y DESEMPEÑO:
ALTA RESOLUCION: CON UNA RESOLUCION DE 16 BITS, ESTE TERMINAL OFRECE UNA GRANULIDAD EXCEPCIONAL, PERMITIENDO QUE EL RANGO DE TENSION SE DIVIDA EN 65535 PASOS. ESTO ES FUNDAMENTAL PARA APLICACIONES QUE REQUIEREN UN CONTROL DE MOVIMIENTO O REGULACION EXTREMADAMENTE SUAVE Y PRECISO.
CUATRO CANALES INDEPENDIENTES: PERMITE LA SALIDA DE CUATRO SEÑALES ANALOGICAS INDEPENDIENTES DESDE UN SOLO MODULO COMPACTO, MAXIMIZANDO LA DENSIDAD DE PUNTOS DE CONTROL EN EL RIEL DIN Y REDUCIENDO EL COSTO TOTAL POR CANAL.
SINCRONIZACION DC: SOPORTA LA FUNCION DE DISTRIBUTED CLOCKS DC DE ETHERCAT, LO QUE GARANTIZA QUE LAS CUATRO SALIDAS ANALOGICAS SE ACTUALICEN DE MANERA SINCRONIZADA CON EL CICLO DEL BUS DE CAMPO, ELIMINANDO RETRASOS TEMPORALES ENTRE CANALES.
DISEÑO Y CONSTRUCCION:
AISLAMIENTO GALVANICO: EL TERMINAL CUENTA CON AISLAMIENTO ELECTRICO ENTRE LA ELECTRONICA DEL E-BUS Y EL NIVEL DE CAMPO, LO QUE PROTEGE AL RESTO DEL SISTEMA DE CONTROL CONTRA POSIBLES INTERFERENCIAS O RUIDO ELECTRICO DEL LADO DE LA CARGA.
CONEXION: UTILIZA EL SISTEMA DE PRESION POR RESORTE CAGE CLAMP, QUE ASEGURA UNA FIJACION SEGURA Y CONFIABLE DEL CABLEADO, SIENDO RESISTENTE A VIBRACIONES MECANICAS Y LIBRE DE MANTENIMIENTO POR REAPRIETE DE TORNILLOS.
ESTADO VISUAL: INCORPORA LEDS FRONTALES PARA EL DIAGNOSTICO DE CADA CANAL Y EL ESTADO DE LA COMUNICACION E-BUS, FACILITANDO LA SUPERVISION RAPIDA DEL ESTADO DEL MODULO EN EL GABINETE.
APLICACIONES:
REFERENCIA DE VELOCIDAD Y POSICION PARA SERVODRIVES Y VARIADORES DE FRECUENCIA.
CONTROL DE VALVULAS PROPORCIONALES CON ENTRADA DE TENSION BIPOLAR.
GENERACION DE SEÑALES DE PRUEBA EN BANCOS DE ENSAYO Y LABORATORIOS DE AUTOMATIZACION.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL4134
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE SALIDAS: 4
RANGO DE SEÑAL: MINUS 10 V A MAS 10 V DC
RESOLUCION: 16 BITS (65535 PASOS)
CARGA: MAYOR A 5 KOHM (RESISTIVA)
ERROR DE SALIDA: MENOR AL 0.1 PORCIENTO VALOR FINAL DE ESCALA
CONSUMO DE CORRIENTE E-BUS: 210 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
