Detalles del producto
CARACTERISTICAS PRINCIPALES:

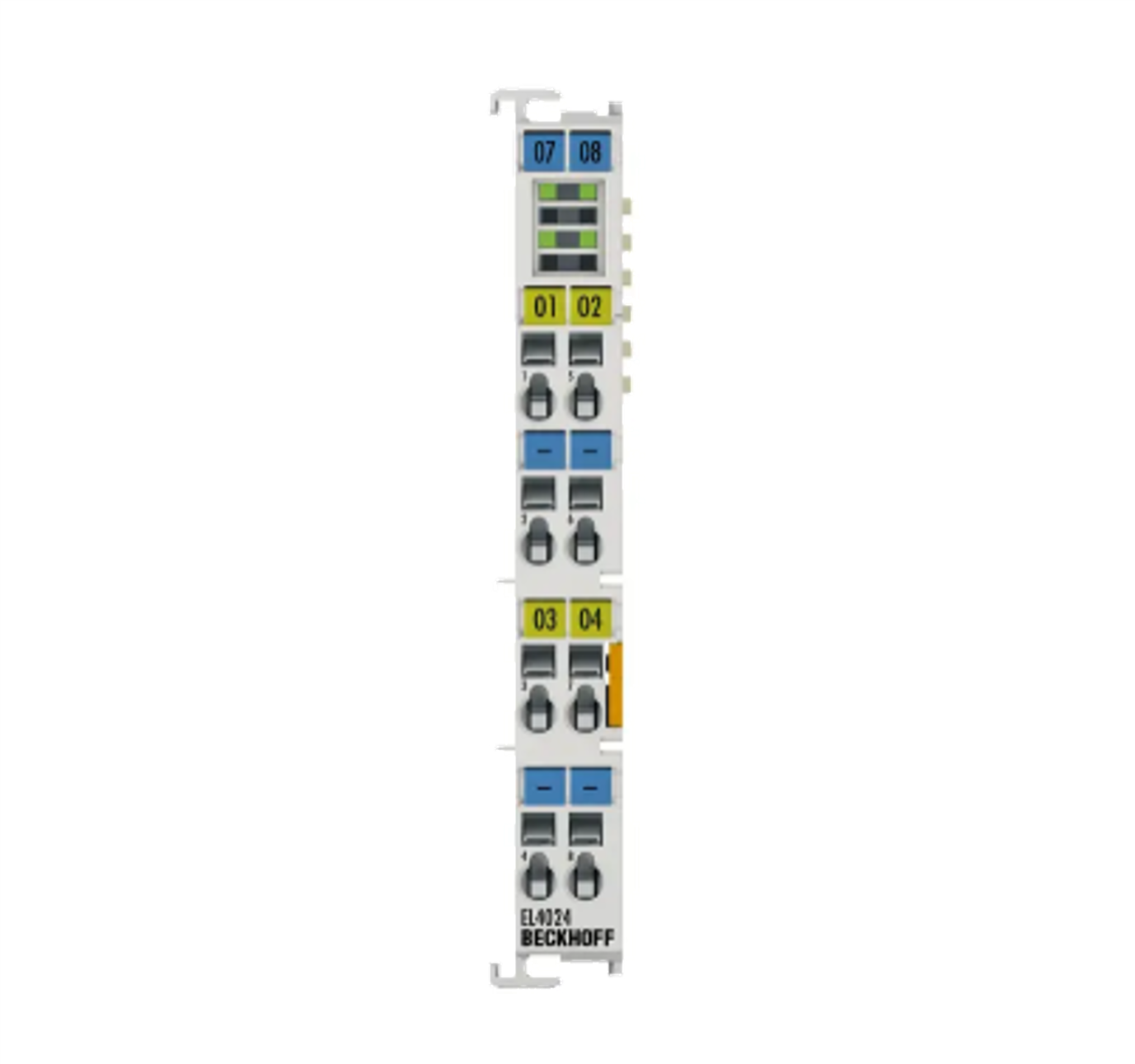

FUNCION: EL EL4024 ES UN TERMINAL DE SALIDA ANALOGICA PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTE MODULO GENERA SEÑALES DE CORRIENTE EN EL RANGO ESTANDAR DE 4 A 20 MA, PERMITIENDO QUE EL PLC CONTROLE ACTUADORES PROPORCIONALES QUE REQUIEREN UNA SEÑAL DE BUCLE DE CORRIENTE.
TECNOLOGÍA Y DESEMPEÑO:
CUATRO CANALES INDEPENDIENTES: PERMITE CONTROLAR HASTA CUATRO DISPOSITIVOS ANALOGICOS DESDE UN SOLO TERMINAL COMPACTO, OPTIMIZANDO EL COSTO Y EL ESPACIO EN EL RIEL DIN.
RESOLUCION DE 12 BITS: EL TERMINAL CONVIERTE EL VALOR DIGITAL DEL CONTROLADOR EN UNA SEÑAL DE CORRIENTE ANALOGICA CON UNA PRECISION DE 4095 PASOS, ASEGURANDO UNA REGULACION SUAVE DE LOS DISPOSITIVOS CONECTADOS.
INMUNIDAD AL RUIDO: AL UTILIZAR UNA SEÑAL DE 4 A 20 MA, EL SISTEMA ES INHERENTEMENTE MAS RESISTENTE A LAS CAIDAS DE TENSION Y AL RUIDO ELECTROMAGNETICO EN COMPARACION CON LAS SEÑALES DE VOLTAJE, SIENDO IDEAL PARA CABLEADOS LARGOS.
DISEÑO Y CONSTRUCCION:
MONTAJE: SE INSTALA EN RIEL DIN DE 35 MM E INTERACTUA CON EL RESTO DE LOS TERMINALES MEDIANTE EL BUS INTERNO E-BUS. LA ALIMENTACION PARA LAS SALIDAS SE OBTIENE A TRAVES DE LOS CONTACTOS DE POTENCIA LATERALEZ.
TECNOLOGIA CAGE CLAMP: UTILIZA TERMINALES DE PRESION POR RESORTE QUE ASEGURAN UN CONTACTO ELECTRICO CONFIABLE Y PERMANENTE, ELIMINANDO LA NECESIDAD DE REAPRIETE DE TORNILLOS Y RESISTIENDO VIBRACIONES INDUSTRIALES.
AISLAMIENTO GALVANICO: EL TERMINAL PROPORCIONA UN AISLAMIENTO COMPLETO ENTRE EL NIVEL DE CAMPO Y EL BUS DE COMUNICACION, PROTEGIENDO LA ELECTRONICA DE CONTROL CONTRA POSIBLES FALLOS EN EL LADO DEL ACTUADOR.
APLICACIONES:
CONTROL PROPORCIONAL DE VALVULAS DE CONTROL Y POSICIONADORES.
REFERENCIA DE VELOCIDAD PARA VARIADORES DE FRECUENCIA CON ENTRADA DE CORRIENTE.
CONTROL DE DOSIFICACION EN SISTEMAS DE TRATAMIENTO DE FLUIDOS Y QUIMICOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL4024
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE SALIDAS: 4
RANGO DE SEÑAL: 4 A 20 MA
RESOLUCION: 12 BITS
CARGA: MENOR A 500 OHM
ERROR DE SALIDA: MENOR AL 0.3 PORCIENTO VALOR FINAL DE ESCALA
CONSUMO DE CORRIENTE E-BUS: 130 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
