Detalles del producto
CARACTERISTICAS PRINCIPALES:

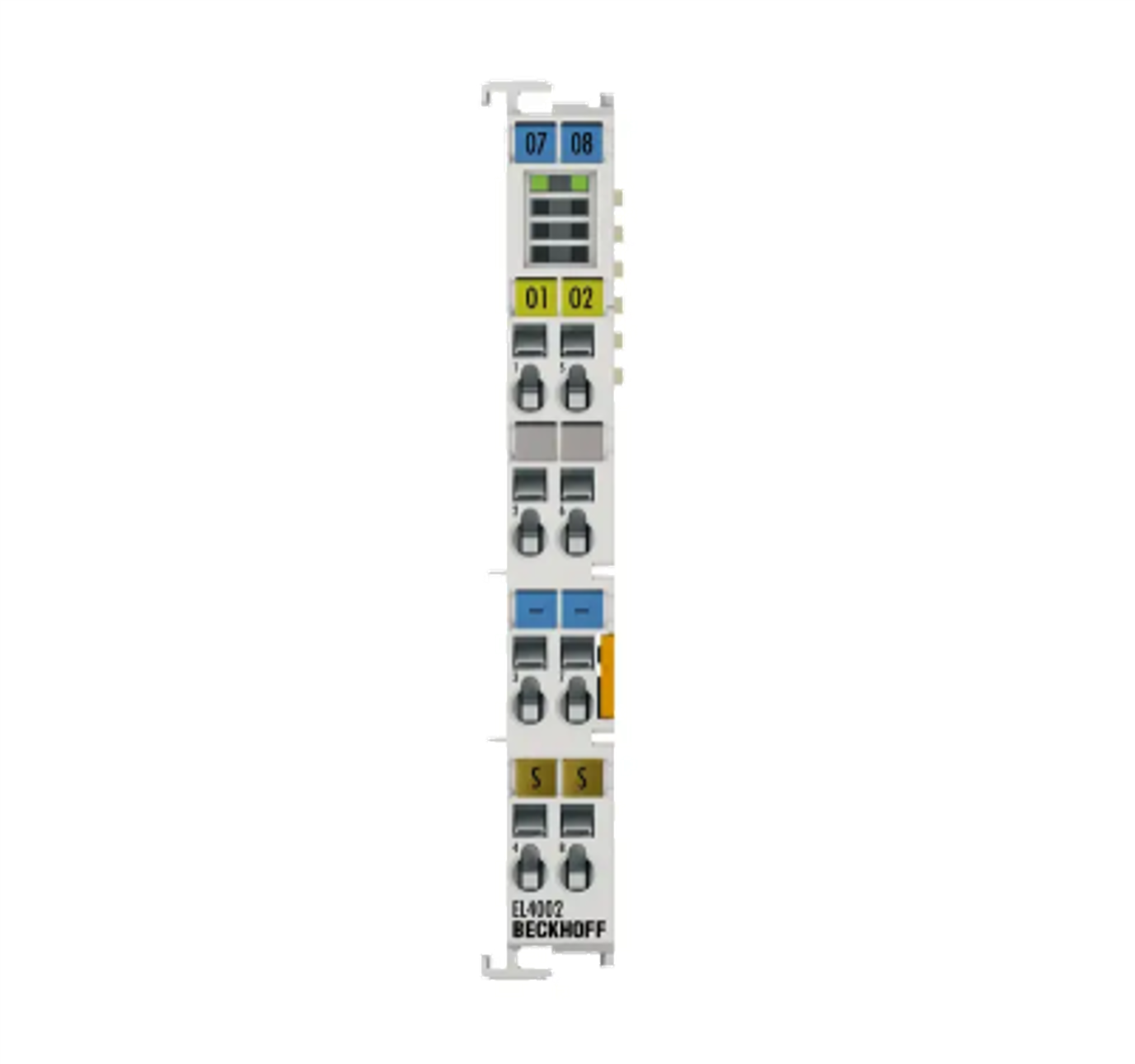

FUNCION: EL EL4002 ES UN TERMINAL DE SALIDA ANALOGICA PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTE MODULO GENERA SENALES DE CONTROL ANALOGICAS EN EL RANGO DE 0 A 10 V DC, PERMITIENDO QUE EL PLC SE COMUNIQUE CON DISPOSITIVOS QUE REQUIEREN UNA SENAL DE TENSION VARIABLE.
TECNOLOGÍA Y DESEMPEÑO:
GENERACION DE SENALES: CADA CANAL PUEDE PROPORCIONAR UNA TENSION DE SALIDA PRECISA QUE ES DEFINIDA POR EL CONTROLADOR MAESTRO A TRAVES DEL BUS E-BUS. LA SENAL SE GENERA CON UN AISLAMIENTO GALVANICO COMPLETO RESPECTO A LA LOGICA DEL SISTEMA.
RESOLUCION: CON UNA RESOLUCION DE 12 BITS, EL TERMINAL DIVIDE EL RANGO DE 0 A 10 V EN 4095 PASOS, LO QUE PERMITE UN AJUSTE FINO Y SUAVE DE LAS REFERENCIAS DE CONTROL PARA ACTUADORES ANALOGICOS.
LINEALIDAD Y ESTABILIDAD: EL DISENO ELECTRONICO ASEGURA UNA ALTA REPETIBILIDAD Y BAJA DERIVA TERMICA, GARANTIZANDO QUE LA SENAL DE SALIDA SE MANTENGA CONSTANTE BAJO DIFERENTES CONDICIONES DE OPERACION.
DISEÑO Y CONSTRUCCION:
MONTAJE Y CONECTIVIDAD: SE INSTALA EN RIEL DIN DE 35 MM. LA TRANSFERENCIA DE DATOS SE REALIZA POR EL BUS INTERNO E-BUS, MIENTRAS QUE LA ALIMENTACION DE LOS CANALES SE TOMA DE LOS CONTACTOS DE POTENCIA LATERALEZ.
CONEXION CAGE CLAMP: UTILIZA EL SISTEMA DE CONEXION POR RESORTE QUE ASEGURA UNA FIJACION SEGURA DEL CABLEADO, SIENDO ALTAMENTE RESISTENTE A VIBRACIONES Y EVITANDO EL MANTENIMIENTO POR REAPRIETE DE TORNILLOS.
DIAGNOSTICO VISUAL: CUENTA CON LEDS DE ESTADO QUE INDICAN EL CORRECTO FUNCIONAMIENTO DEL MODULO Y LA PRESENCIA DE COMUNICACION ACTIVA CON EL MAESTRO ETHERCAT.
APLICACIONES:
REFERENCIA DE VELOCIDAD PARA VARIADORES DE FRECUENCIA Y SERVOACCIONAMIENTOS.
CONTROL DE APERTURA EN VALVULAS PROPORCIONALES Y ACTUADORES DE DAMPER.
REGULACION DE POTENCIA EN SISTEMAS DE ILUMINACION O CALEFACCION CON ENTRADA ANALOGICA.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL4002
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE SALIDAS: 2
RANGO DE SEÑAL: 0 A 10 V DC
RESOLUCION: 12 BITS
CARGA: MAYOR A 5 KOHM (RESISTIVA)
ERROR DE SALIDA: MENOR AL 0.3 PORCIENTO VALOR FINAL DE ESCALA
CONSUMO DE CORRIENTE E-BUS: 130 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
