Detalles del producto
CARACTERISTICAS PRINCIPALES:

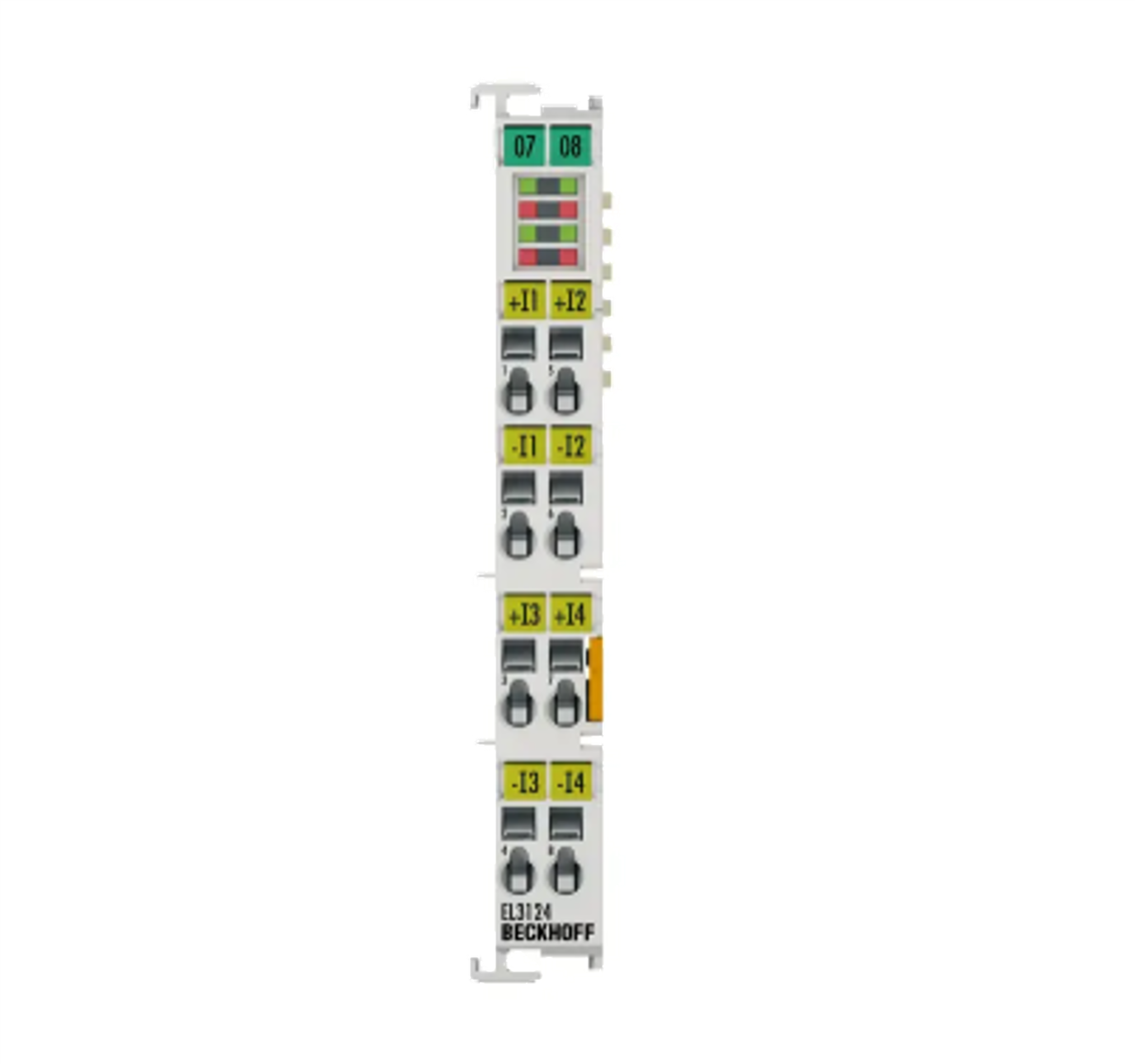

FUNCION: EL EL3124 ES UN TERMINAL DE ENTRADA ANALOGICA DE ALTA PRECISION PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTA DISENADO PARA EL PROCESAMIENTO DE HASTA CUATRO SENALES DE CORRIENTE EN EL RANGO ESTANDAR DE 4 A 20 MA, PROPORCIONANDO UNA CONVERSION DIGITAL DE ALTA INTEGRIDAD PARA EL CONTROLADOR.
TECNOLOGIA Y DESEMPENIO:
ALTA RESOLUCION: GRACIAS A SU RESOLUCION DE 16 BITS, EL TERMINAL PERMITE UNA DETECCION DE CAMBIOS EXTREMADAMENTE FINOS EN LA CORRIENTE DE ENTRADA, LO QUE RESULTA EN UNA MAYOR PRECISION PARA EL CONTROL DE PROCESOS CRITICOS EN COMPARACION CON LOS MODELOS DE 12 BITS.
ENTRADAS DIFERENCIALES: LOS CUATRO CANALES OPERAN DE FORMA DIFERENCIAL, LO QUE GARANTIZA UNA EXCELENTE INMUNIDAD CONTRA INTERFERENCIAS ELECTROMAGNETICAS Y ELIMINA ERRORES DE MEDICION CAUSADOS POR DIFERENCIAS DE POTENCIAL ENTRE EL DISPOSITIVO DE CAMPO Y EL PLC.
SINCRONIZACION DC: SOPORTA LA FUNCION DE DISTRIBUTED CLOCKS DC, PERMITIENDO QUE LAS LECTURAS ANALOGICAS SEAN CAPTURADAS DE MANERA SINCRONIZADA CON EL RESTO DE LA RED ETHERCAT, IDEAL PARA TAREAS DE MONITOREO QUE REQUIEREN UNA ALTA COHERENCIA TEMPORAL.
DISENIO Y CONSTRUCCION:
ALTA DENSIDAD: LOGRA ALOJAR CUATRO CANALES ANALOGICOS DIFERENCIALES DE ALTA RESOLUCION EN UNA CARCASA COMPACTA DE 12 MM, MAXIMIZANDO EL APROVECHAMIENTO DEL ESPACIO EN EL RIEL DIN.
AISLAMIENTO GALVANICO: LA ELECTRONICA DEL LADO DE CAMPO ESTA SEPARADA ELECTRICAMENTE DEL BUS INTERNO E-BUS, PROTEGIENDO EL HARDWARE DEL CONTROLADOR CONTRA SOBRETENSIONES O RUIDO PROVENIENTE DE LOS SENSORES.
INDICADORES DE ESTADO: POSEE LEDS FRONTALES PARA EL DIAGNOSTICO DE CADA CANAL Y DEL ESTADO DE LA COMUNICACION, PERMITIENDO UNA IDENTIFICACION RAPIDA DE FALLAS COMO LA ROTURA DE HILO O EL ESTADO DEL BUS.
APLICACIONES:
MONITOREO DE ALTA PRECISION DE VARIABLES DE PROCESO COMO PRESION, FLUJO Y NIVEL.
ADQUISICION DE DATOS EN BANCOS DE PRUEBA Y LABORATORIOS INDUSTRIALES.
CONTROL DE PROCESOS QUIMICOS O FARMACEUTICOS DONDE LA EXACTITUD DE LA MEDICION ES FUNDAMENTAL PARA LA CALIDAD DEL PRODUCTO.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL3124
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE ENTRADAS: 4
RANGO DE MEDICION: 4 A 20 MA
RESOLUCION: 16 BITS (65535 PASOS)
ERROR DE MEDICION: MENOR AL 0.3 PORCIENTO VALOR FINAL DE ESCALA
CONSUMO DE CORRIENTE E-BUS: 130 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
