Detalles del producto
CARACTERISTICAS PRINCIPALES:

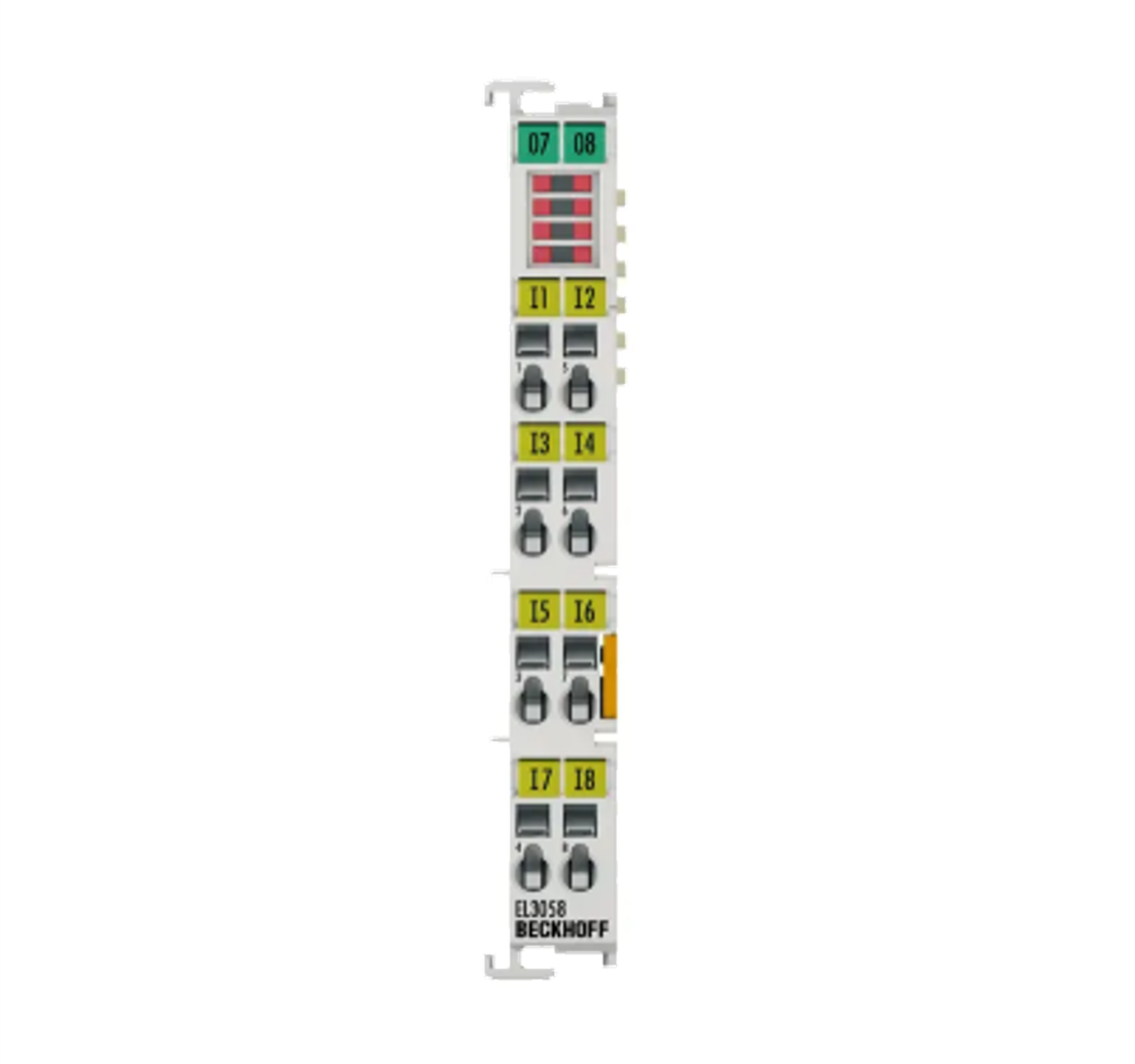

FUNCION: EL EL3058 ES UN TERMINAL DE ENTRADA ANALOGICA DE ALTA DENSIDAD PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTE DISPOSITIVO PERMITE LA CONEXION DE HASTA OCHO SENSORES O TRANSMISORES CON SALIDA DE CORRIENTE ESTANDAR DE 4 A 20 MA, CONVIRTIENDO LAS SEÑALES DE CAMPO EN DATOS DIGITALES PARA EL CONTROLADOR TWINCAT.
TECNOLOGÍA Y DESEMPEÑO:
ALTA DENSIDAD DE CANALES: INTEGRA OCHO ENTRADAS ANALOGICAS EN UN SOLO MODULO COMPACTO DE 12 MM. ESTA CARACTERISTICA PERMITE UNA REDUCCION SIGNIFICATIVA DEL ESPACIO REQUERIDO EN EL RIEL DIN Y DISMINUYE EL COSTO POR PUNTO DE MEDICION.
MODO DE OPERACION: LAS ENTRADAS ESTAN CONFIGURADAS COMO SINGLE-ENDED, LO QUE SIGNIFICA QUE COMPARTEN UNA REFERENCIA DE POTENCIAL COMUN. ESTO SIMPLIFICA EL CABLEADO EN SISTEMAS DONDE LOS SENSORES SE ENCUENTRAN ALIMENTADOS DESDE LA MISMA FUENTE.
MONITOREO DE FALLOS: GRACIAS AL RANGO DE 4 A 20 MA, EL TERMINAL DETECTA AUTOMATICAMENTE CONDICIONES DE SOBRERRANGO O BAJO RANGO, INCLUYENDO LA DETECCION DE ROTURA DE HILO, ASEGURANDO LA INTEGRIDAD DE LOS DATOS DE PROCESO.
DISEÑO Y CONSTRUCCION:
TECNOLOGIA DE CONEXION: UTILIZA EL SISTEMA DE PRESION POR RESORTE CAGE CLAMP, QUE GARANTIZA UNA CONEXION ELECTRICA ESTABLE, RESISTENTE A VIBRACIONES Y TOTALMENTE LIBRE DE MANTENIMIENTO POR REAPRIETE.
AISLAMIENTO GALVANICO: EL MODULO CUENTA CON AISLAMIENTO ENTRE LA ELECTRONICA DEL BUS INTERNO E-BUS Y EL NIVEL DE CAMPO, EVITANDO QUE RUIDOS ELECTRICOS EXTERNOS INTERFIERAN CON EL FUNCIONAMIENTO DEL SISTEMA DE CONTROL.
INDICADORES DE ESTADO: DISPONE DE LEDS FRONTALES PARA EL DIAGNOSTICO RAPIDO DEL ESTADO DE LOS CANALES Y LA COMUNICACION DEL BUS, PERMITIENDO UNA SUPERVISION VISUAL INMEDIATA EN EL TABLERO.
APLICACIONES:
ADQUISICION MASIVA DE DATOS EN SISTEMAS DE MONITOREO AMBIENTAL O DE ENERGIA.
LECTURA DE MULTIPLES TRANSMISORES DE PRESION Y TEMPERATURA EN PROCESOS QUIMICOS O ALIMENTARIOS.
INSTRUMENTACION INDUSTRIAL DONDE EL ESPACIO EN GABINETE ES LIMITADO Y SE REQUIEREN MUCHOS PUNTOS ANALOGICOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL3058
MODELO/SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE ENTRADAS: 8
RANGO DE MEDICION: 4 A 20 MA
RESOLUCION: 12 BITS (4095 PASOS)
ERROR DE MEDICION: MENOR AL 0.3 PORCIENTO VALOR FINAL DE ESCALA
CONSUMO DE CORRIENTE E-BUS: 130 MA TIPICO
PESO NETO APROXIMADO: 0.05 KG
