Detalles del producto
CARACTERISTICAS PRINCIPALES:

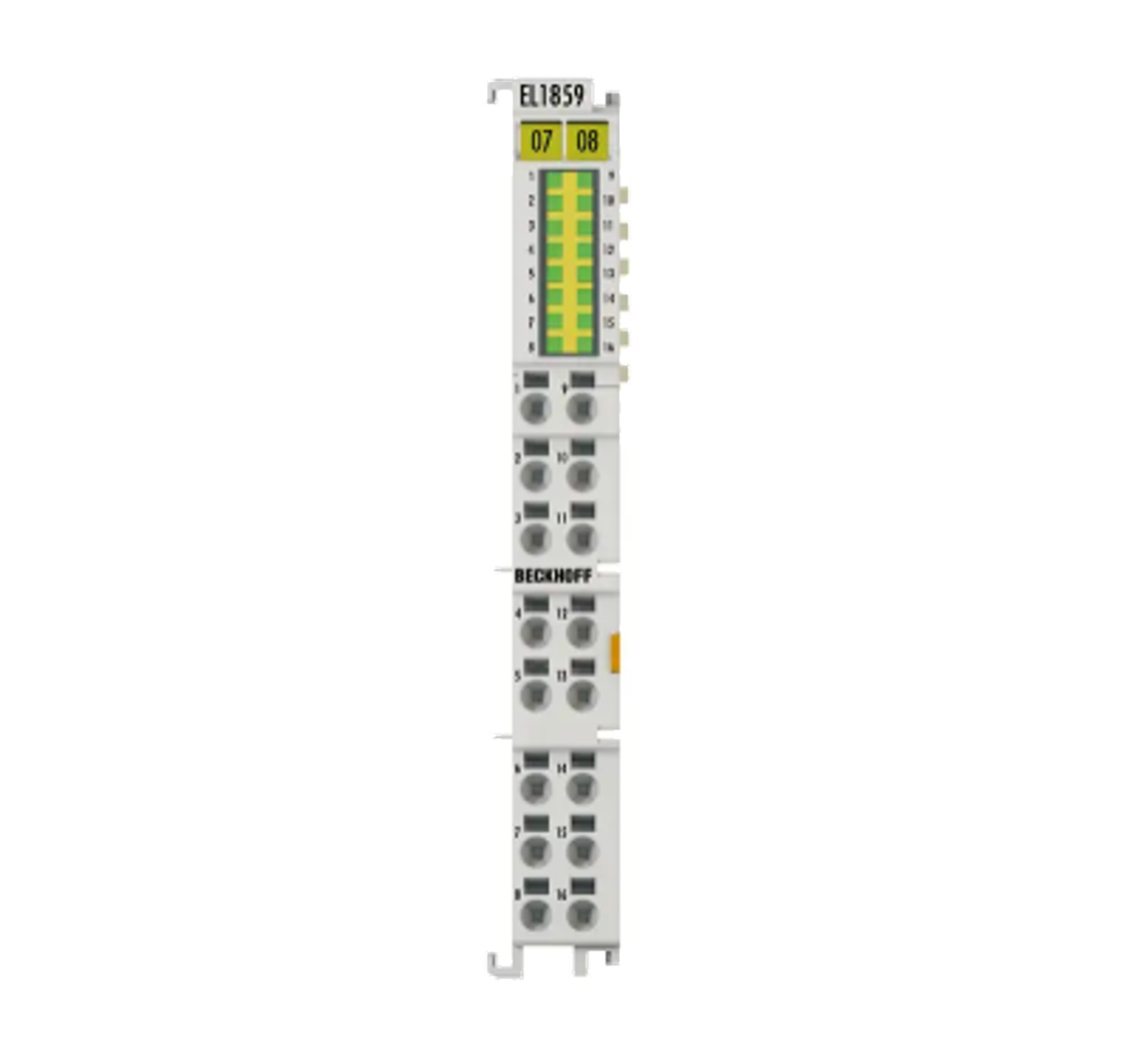

FUNCION: EL EL1859 ES UN MODULO MULTIFUNCION DE ALTA DENSIDAD PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTE DISPOSITIVO INTEGRA EN UN SOLO TERMINAL TANTO CAPACIDADES DE ENTRADA COMO DE SALIDA DIGITAL, PERMITIENDO EL CONTROL DE ACTUADORES Y LA RECEPCION DE SENALES DE SENSORES SIMULTANEAMENTE, LO QUE OPTIMIZA AL MAXIMO EL ESPACIO EN EL TABLERO.
TECNOLOGIA Y DESEMPENO:
CONFIGURACION MIXTA: DISPONE DE 8 ENTRADAS DIGITALES CON UN FILTRO DE 3.0 MS PARA UNA RECEPCION DE SENAL ESTABLE Y 8 SALIDAS DIGITALES CAPACES DE ENTREGAR HASTA 0.5 A POR CANAL.
EFICIENCIA DE ESPACIO: AL COMBINAR 16 PUNTOS TOTALES (8E mas 8S) EN UNA CARCASA DE 12 MM, REDUCE LA NECESIDAD DE UTILIZAR MODULOS SEPARADOS, SIENDO IDEAL PARA NODOS DE E/S PEQUENOS O COMPACTOS.
PROTECCION INTEGRADA: LAS SALIDAS ESTAN PROTEGIDAS CONTRA SOBRECARGAS Y CORTOCIRCUITOS, MIENTRAS QUE LAS ENTRADAS POSEEN AISLAMIENTO GALVANICO PARA PROTEGER LA ELECTRONICA DEL BUS INTERNO E-BUS.
DISENO Y CONSTRUCCION:
TECNOLOGIA DE CONEXION: UTILIZA EL METODO DE 1 HILO, DONDE CADA PUNTO DE CONEXION CORRESPONDE A UNA SENAL INDIVIDUAL. LOS COMUNES DE ALIMENTACION Y MASA SE DISTRIBUYEN A TRAVES DE LOS CONTACTOS DE POTENCIA LATERALEZ DEL MODULO.
CONEXION CAGE CLAMP: EQUIPADO CON EL SISTEMA DE PRESION POR RESORTE DE BECKHOFF QUE GARANTIZA UN CABLEADO RAPIDO Y UNA ALTA RESISTENCIA A LAS VIBRACIONES SIN NECESIDAD DE HERRAMIENTAS ESPECIALES.
DIAGNOSTICO VISUAL: CUENTA CON 16 LEDS FRONTALES IDENTIFICADOS QUE PERMITEN MONITOREAR EL ESTADO DE CADA ENTRADA Y SALIDA EN TIEMPO REAL, FACILITANDO LAS TAREAS DE MANTENIMIENTO.
APLICACIONES:
NODOS DE CONTROL REMOTO DONDE SE REQUIERE UN NUMERO EQUILIBRADO DE ENTRADAS Y SALIDAS.
CONTROL DE VALVULAS Y MOTORES PEQUENOS JUNTO CON EL MONITOREO DE SUS RESPECTIVOS SENSORES DE POSICION.
AUTOMATIZACION MODULAR DE MAQUINARIA DONDE EL ESPACIO EN EL RIEL DIN ES CRITICO.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL1859
MODELO SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE ENTRADAS: 8 (24 V DC, FILTRO 3.0 MS)
NUMERO DE SALIDAS: 8 (24 V DC, 0.5 A POR CANAL)
TIPO DE CARGA: OHMICA, INDUCTIVA Y DE LAMPARA
CORRIENTE DE SALIDA TOTAL: MAXIMO 4 A (SUMA DE TODOS LOS CANALES)
CONSUMO DE CORRIENTE E-BUS: 130 MA TIPICO
