Detalles del producto
CARACTERISTICAS PRINCIPALES:

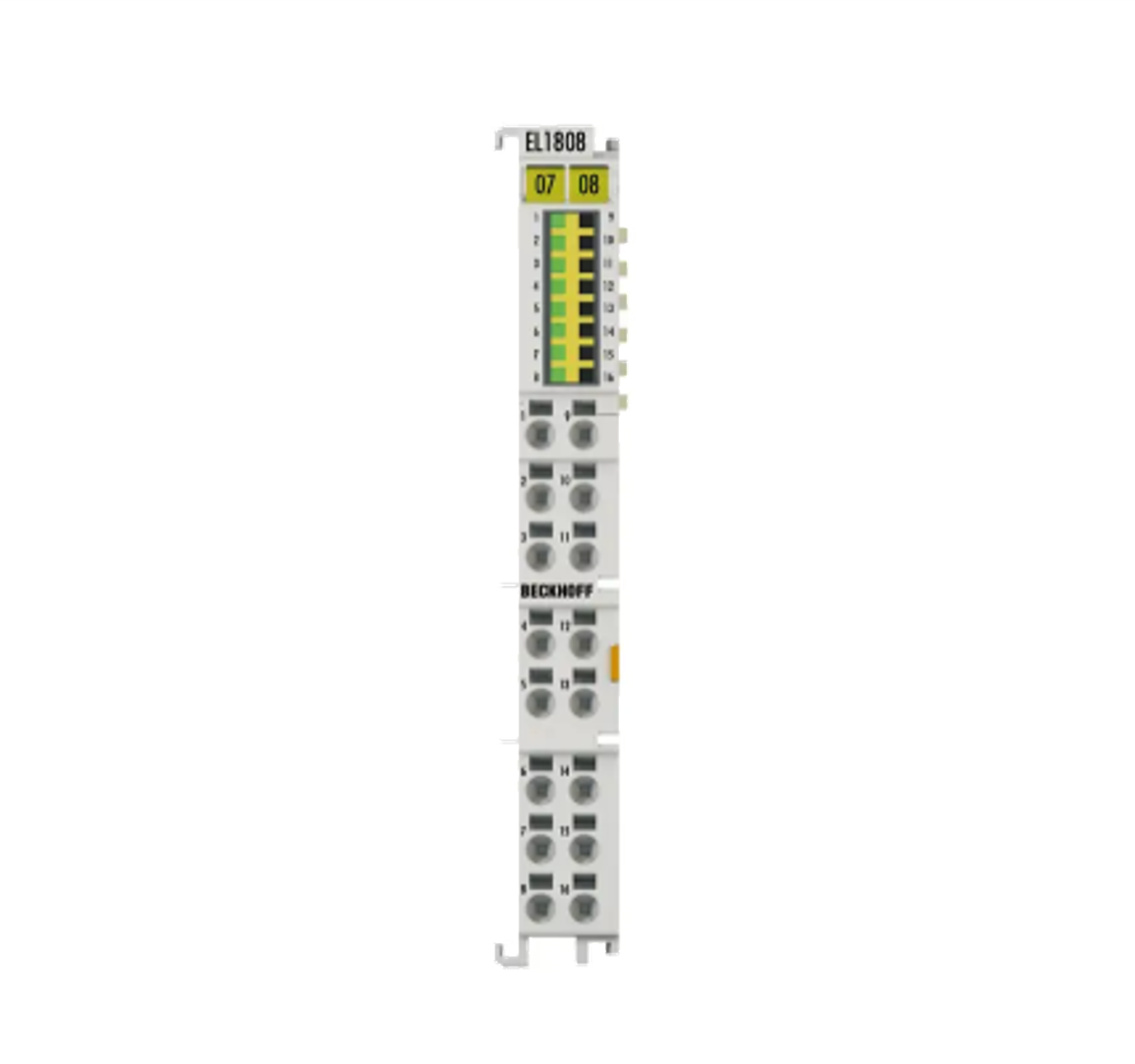

FUNCION: EL EL1808 ES UN MODULO DE ENTRADAS DIGITALES DE ALTA DENSIDAD PARA EL SISTEMA ETHERCAT TERMINAL SERIE EL. ESTA DISENADO PARA LA ADQUISICION DE HASTA 8 SENALES BINARIAS PROVENIENTES DE DISPOSITIVOS DE CAMPO COMO SENSORES O INTERRUPTORES, TRANSMITIENDO LA INFORMACION DE MANERA EFICIENTE HACIA EL CONTROLADOR A TRAVES DEL BUS INTERNO E-BUS.
TECNOLOGIA Y DESEMPENO:
FILTRADO DE SENAL: CUENTA CON UN TIEMPO DE FILTRO FIJO DE 3.0 MS, IDEAL PARA LA MAYORIA DE LAS APLICACIONES INDUSTRIALES ESTANDAR DONDE SE REQUIERE ELIMINAR EL RUIDO ELECTRICO Y EVITAR LECTURAS FALSAS POR REBOTE DE CONTACTOS MECANICOS.
CONEXION DE 1 HILO: ESTE TERMINAL ESTA OPTIMIZADO PARA SENSORES QUE COMPARTEN UNA REFERENCIA DE MASA COMUN, LO QUE PERMITE CONECTAR 8 SENALES DIFERENTES EN UN SOLO MODULO MUY DELGADO.
AISLAMIENTO GALVANICO: LA ELECTRONICA DEL BUS E-BUS ESTA TOTALMENTE PROTEGIDA CONTRA PICOS DE VOLTAJE DEL LADO DE CAMPO MEDIANTE UN AISLAMIENTO DE 500 V, GARANTIZANDO LA ESTABILIDAD DE TODA LA RED ETHERCAT.
DISENO Y CONSTRUCCION:
COMPACIDAD: TIENE UN ANCHO DE SOLO 12 MM, LO QUE MAXIMIZA EL ESPACIO DISPONIBLE EN EL RIEL DIN. ESTO ES CRITICO EN GABINETES DE CONTROL DONDE SE REQUIEREN MUCHOS PUNTOS DE ENTRADA EN UN AREA REDUCIDA.
TECNOLOGIA CAGE CLAMP: UTILIZA EL SISTEMA DE CONEXION POR RESORTE QUE PERMITE UN CABLEADO RAPIDO Y SEGURO SIN NECESIDAD DE TORNILLOS, MANTENIENDO UNA CONEXION ELECTRICA CONFIABLE INCLUSO BAJO VIBRACIONES FUERTES.
DIAGNOSTICO LOCAL: CADA UNO DE LOS 8 CANALES TIENE SU PROPIO LED INDICADOR QUE MUESTRA EL ESTADO ACTIVO O INACTIVO DE LA ENTRADA, FACILITANDO LAS TAREAS DE MANTENIMIENTO PREVENTIVO Y CORRECTIVO.
APLICACIONES:
RECEPCION DE SENALES DE SENSORES INDUCTIVOS Y FOTOELECTRICOS EN CINTAS TRANSPORTADORAS.
MONITOREO DE ESTADO EN SISTEMAS DE LOGISTICA Y DISTRIBUCION.
INTERFAZ DE ENTRADA PARA PANELES DE OPERADOR Y BOTONERAS DE CONTROL GENERAL.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: EL1808
MODELO SERIE: ETHERCAT TERMINAL E-BUS
NUMERO DE ENTRADAS: 8
TENSION NOMINAL: 24 V DC
SENAL 0: MINUS 3 A 5 V
SENAL 1: 11 A 30 V
TIEMPO DE FILTRO: 3.0 MS
CONSUMO DE CORRIENTE E-BUS: 90 MA TIPICO
