Detalles del producto
CARACTERISTICAS PRINCIPALES:

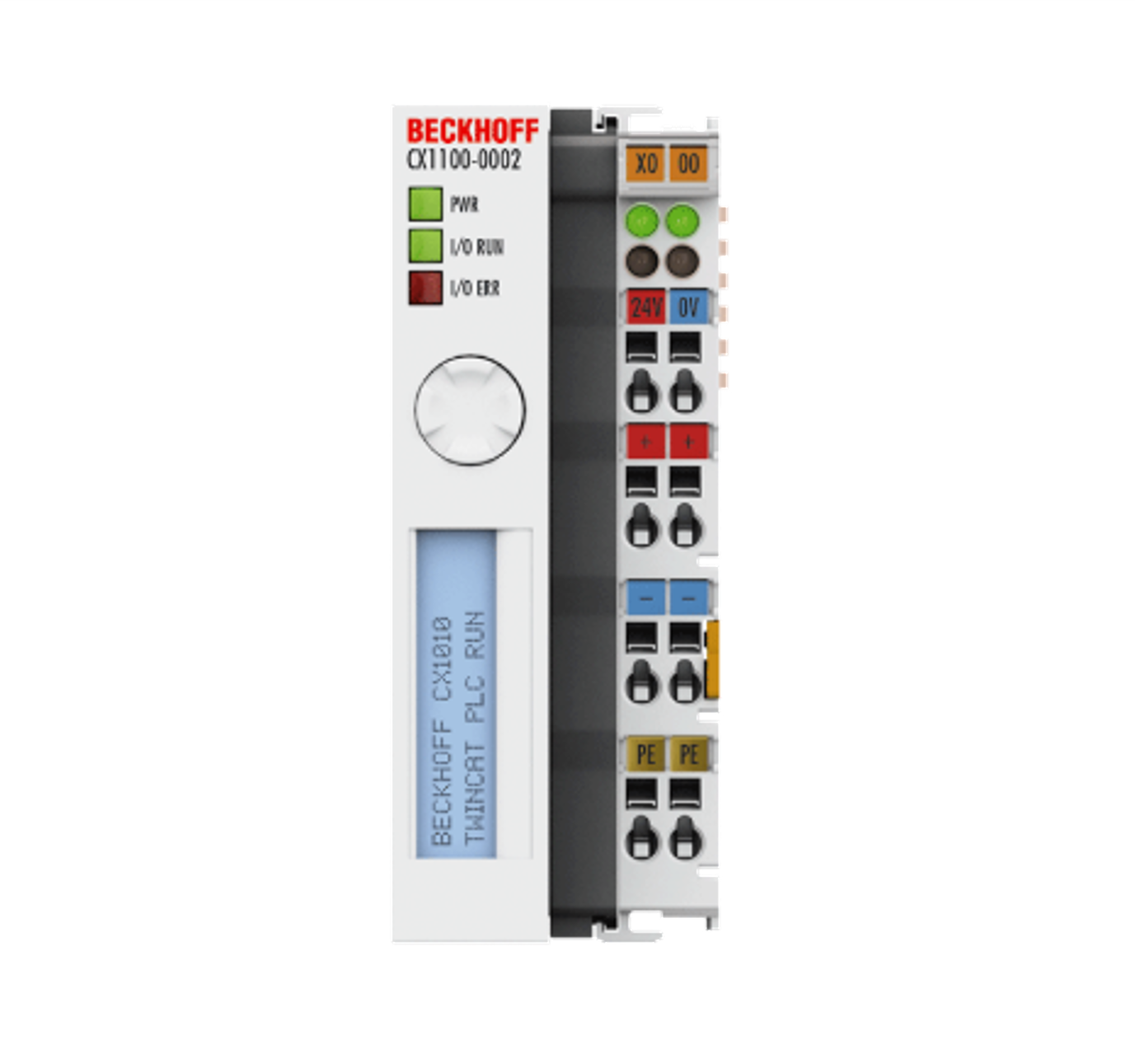

FUNCION: EL CX1100-0002 ES UN MODULO FUNDAMENTAL PARA EL SISTEMA DE PC EMBEBIDO SERIE CX1010/CX1020. ACTUA SIMULTANEAMENTE COMO LA FUENTE DE ALIMENTACION PARA EL MODULO CPU Y COMO LA INTERFAZ FISICA PARA LA CONEXION DE LOS TERMINALES DE BUS DE LA SERIE KL (K-BUS). SIN ESTE MODULO, EL CPU NO PODRIA ENERGIZARSE NI COMUNICARSE CON LOS MODULOS DE ENTRADAS Y SALIDAS DE CAMPO.
TECNOLOGÍA Y DESEMPEÑO:
GESTION DE ENERGIA: CONVIERTE LA TENSION DE ENTRADA DE 24 V DC EN LAS TENSIONES INTERNAS NECESARIAS PARA EL FUNCIONAMIENTO DEL PROCESADOR Y EL BUS DE DATOS DE LOS TERMINALES.
COMUNICACION INTERNA: ESTABLECE EL ENLACE DE COMUNICACION CON EL BUS K, SOPORTANDO EL INTERCAMBIO DE DATOS DETERMINISTICO REQUERIDO POR EL SOFTWARE TWINCAT.
PANTALLA DE DIAGNOSTICO: INCLUYE UNA PANTALLA LCD INTEGRADA DE 2 LINEAS X 16 CARACTERES QUE PERMITE VISUALIZAR DATOS DEL SISTEMA, ESTADOS DE ERROR Y MENSAJES PROGRAMABLES POR EL USUARIO.
DISEÑO Y CONSTRUCCION:
MONTAJE: SE ACOPLA DIRECTAMENTE AL LADO DERECHO DEL MODULO CPU (CX1010 O CX1020) MEDIANTE EL BUS INTERNO PC104. SE INSTALA EN RIEL DIN DE 35 MM, FORMANDO UN BLOQUE COMPACTO Y ROBUSTO.
TERMINALES DE CONEXION: UTILIZA TERMINALES DE TENSION POR RESORTE (CAGE CLAMP) QUE SON RESISTENTES A LA VIBRACION Y ASEGURAN UN CONTACTO ELECTRICO PERMANENTE SIN NECESIDAD DE REAPRIETE.
INTEGRACION: EL MODULO SE UBICA ENTRE EL CPU Y EL PRIMER TERMINAL DE E/S (KL), SIRVIENDO COMO EL «PUENTE» ELECTRICO Y LOGICO DEL SISTEMA COMPLETO.
APLICACIONES:
ALIMENTACION Y CONTROL DE NODOS DE E/S EN PC EMBEBIDOS BECKHOFF.
SISTEMAS DE CONTROL QUE REQUIEREN MONITOREO LOCAL VIA PANTALLA LCD.
PROYECTOS DE AUTOMATIZACION QUE UTILIZAN LA ARQUITECTURA CX10X0 CON TERMINALES DE BUS KL.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: CX1100-0002
MODELO/SERIE: CX1100 POWER SUPPLY UNITS
TENSION DE ENTRADA: 24 V DC (-15% / +20%)
INTERFAZ DE SALIDA: K-BUS (PARA TERMINALES SERIE KL)
PANTALLA: LCD 2 X 16 CARACTERES (CON RETROILUMINACION)
CORRIENTE MAXIMA K-BUS: 2 A
PESO NETO APROXIMADO: 0.28 KG
