Detalles del producto
CARACTERISTICAS PRINCIPALES:

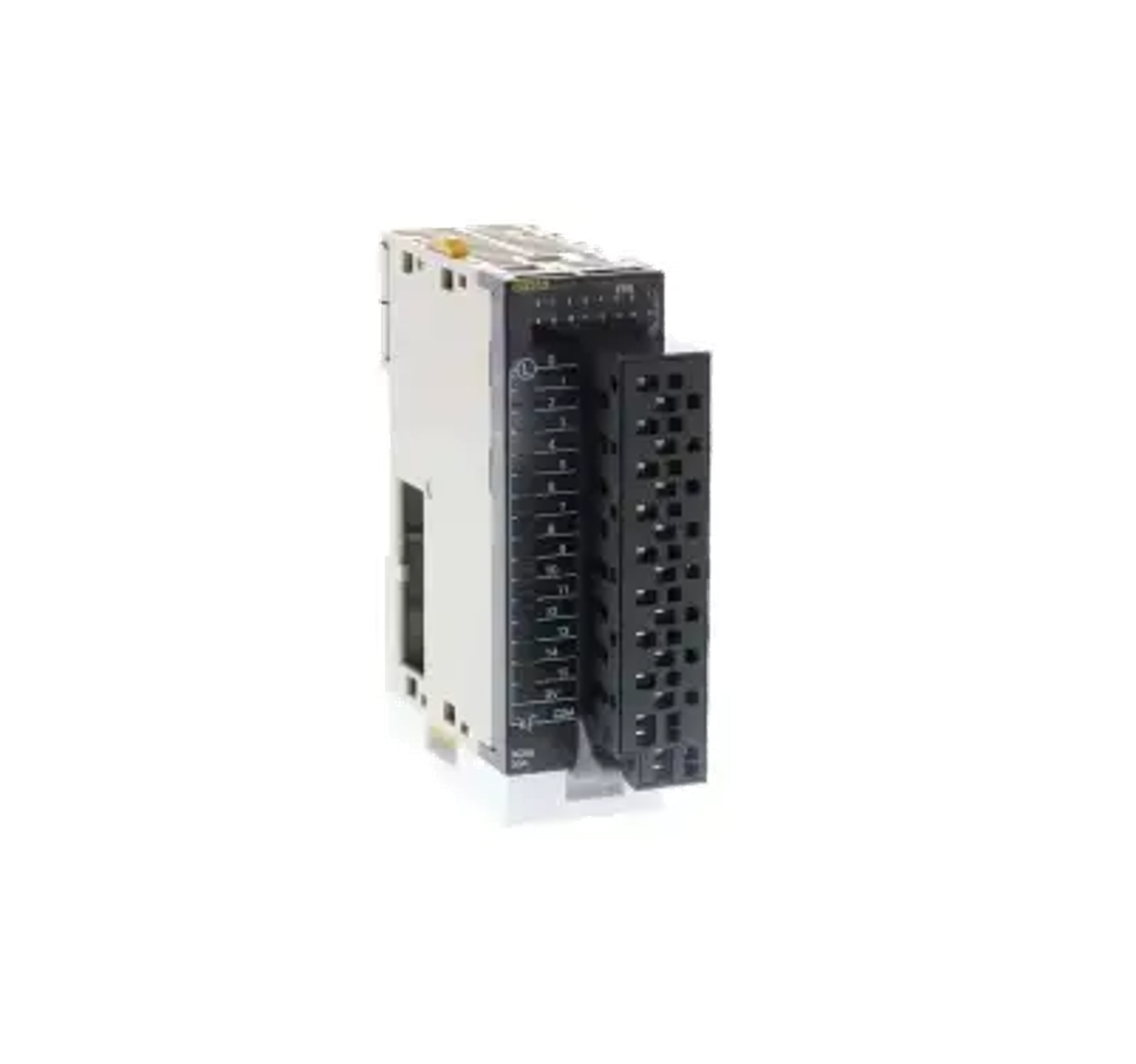

FUNCION: EL CJ1W-OD212 ES UNA UNIDAD DE SALIDA DE ESTADO SOLIDO (TRANSISTOR) DISEÑADA PARA LOS PLC OMRON DE LAS SERIES CJ1 Y CJ2. ESTE MODULO PROPORCIONA UNA CONMUTACION DE ALTA VELOCIDAD Y UNA VIDA UTIL ILIMITADA EN COMPARACION CON LOS RELES FISICOS, SIENDO IDEAL PARA CONTROLAR CARGAS DC.
TECNOLOGÍA Y DESEMPEÑO:
16 SALIDAS TIPO PNP (SOURCE): EL MODULO ENTREGA EL VOLTAJE POSITIVO A LA CARGA (COMUN NEGATIVO EN LA CARGA). CADA SALIDA SOPORTA HASTA 0.5 A, LO QUE PERMITE ACCIONAR VALVULAS SOLENOIDES, INDICADORES LED Y ENTRADAS DE OTROS EQUIPOS ELECTRONICOS.
PROTECCION INTEGRADA: CUENTA CON UN SISTEMA DE PROTECCION CONTRA CORTOCIRCUITO Y SOBRECARGA. SI SE DETECTA UNA FALLA ELECTRICA EN UNA SALIDA, EL MODULO PROTEGE LOS CIRCUITOS INTERNOS Y ACTIVA UN INDICADOR DE ERROR, EVITANDO DAÑOS PERMANENTES EN EL PLC.
ALTA VELOCIDAD DE CONMUTACION: A DIFERENCIA DE LOS RELES, LOS TRANSISTORES PERMITEN TIEMPOS DE RESPUESTA DE SOLO 0.1 MS (ON) Y 0.8 MS (OFF). ESTA CARACTERISTICA ES ESENCIAL PARA PROCESOS DE EMPAQUE, ETIQUETADO O CONTROL DE PULSOS QUE REQUIEREN PRECISION MILIMETRICA.
DISEÑO Y CONSTRUCCION:
BORNERA DE TORNILLO DESMONTABLE: FACILITA EL CABLEADO Y EL REEMPLAZO RAPIDO DE LA UNIDAD. EL BLOQUE DE TERMINALES FRONTAL SE PUEDE EXTRAER SIN TOCAR EL CABLEADO DE CAMPO, REDUCIENDO LOS TIEMPOS DE MANTENIMIENTO EN PLANTA.
INDICADORES LUMINOSOS: DISPONE DE LEDS FRONTALES PARA CADA UNA DE LAS 16 SALIDAS, ADEMAS DE UN INDICADOR DE «ERROR» (ERR) QUE SE ACTIVA EN CASO DE DETECTAR UN CORTOCIRCUITO O UNA FALLA EN EL SUMINISTRO DE ENERGIA EXTERNO.
COMPACIDAD Y EFICIENCIA: CON UN CONSUMO DE SOLO 170 MA DESDE EL BUS INTERNO, ESTA UNIDAD ES ALTAMENTE EFICIENTE Y NO REQUIERE ENFRIAMIENTO ESPECIAL DENTRO DEL TABLERO DE AUTOMATIZACION.
APLICACIONES:
CONTROL DE ELECTROVALVULAS NEUMATICAS DE ALTA VELOCIDAD.
ACTIVACION DE ENTRADAS DIGITALES EN VARIADORES DE FRECUENCIA O SERVODRIVES.
SEÑALIZACION DE ESTADO EN INTERFACES HOMBRE-MAQUINA (HMI).
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: CJ1W-OD212
NUMERO DE SALIDAS: 16 PUNTOS (TIPO SOURCE / PNP)
TENSION DE CARGA NOMINAL: 12 A 24 V DC
CORRIENTE MAXIMA DE SALIDA: 0.5 A POR PUNTO / 5.0 A POR MODULO
TIEMPO DE RESPUESTA: 0.1 MS (ON) / 0.8 MS (OFF)
CONSUMO INTERNO (BUS 5V): 170 MA
PROTECCIONES: CORTOCIRCUITO Y LIMITACION DE CORRIENTE
