Detalles del producto
CARACTERISTICAS PRINCIPALES:

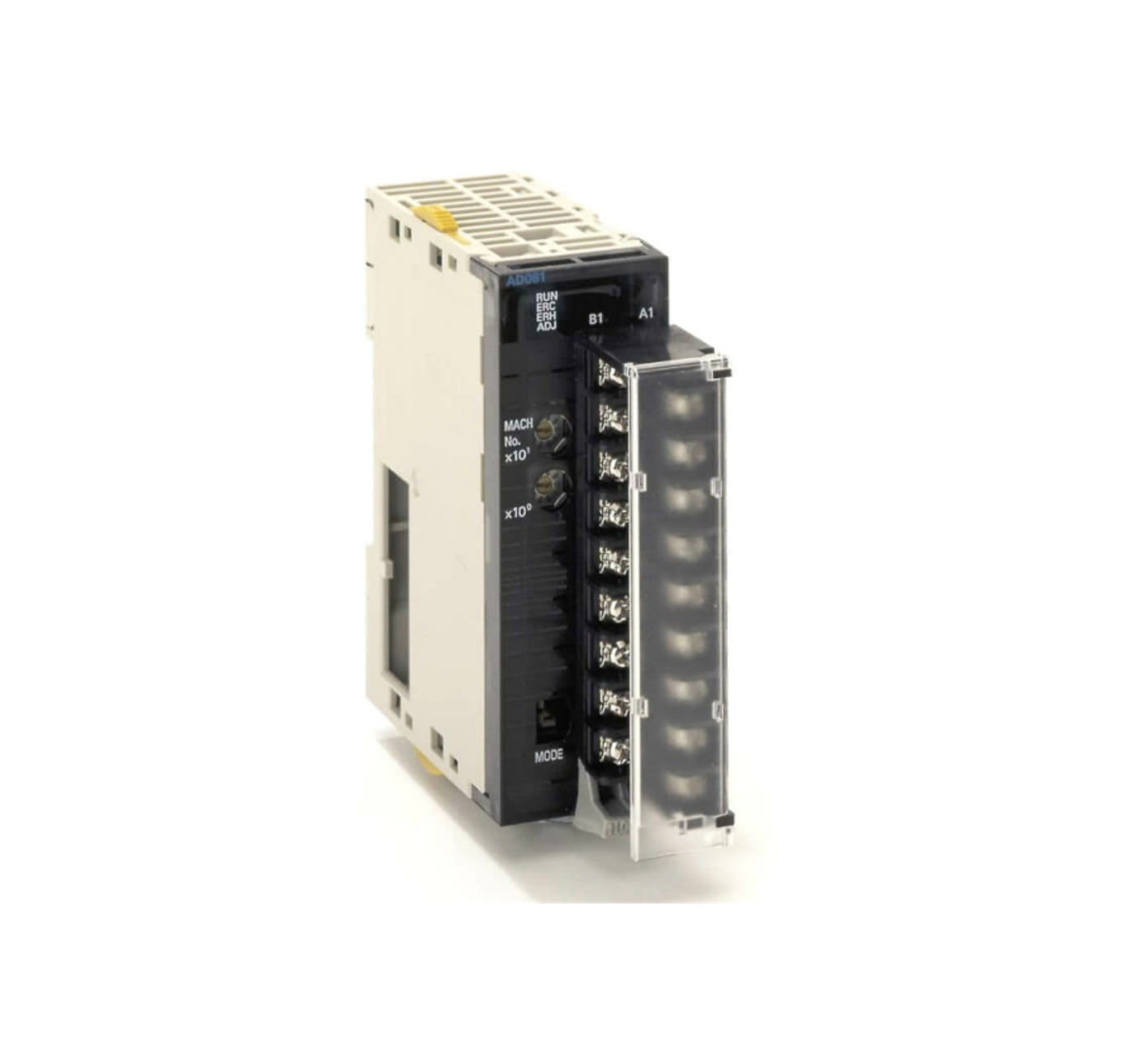

FUNCION: EL CJ1W-AD081-V1 ES UN UNIDAD DE ENTRADA ANALOGA DE ALTA DENSIDAD DISEÑADA PARA LOS CONTROLADORES PROGRAMABLES (PLC) DE LAS SERIES CJ1 Y CJ2 DE OMRON. PERMITE LA CONVERSION DE SEÑALES ANALOGAS DE CAMPO (COMO SENSORES DE PRESION O FLUJO) EN DATOS DIGITALES PARA EL PROCESADOR.
TECNOLOGÍA Y DESEMPEÑO:
8 ENTRADAS MULTI-RANGO: CADA UNO DE LOS 8 CANALES SE PUEDE CONFIGURAR INDEPENDIENTEMENTE PARA RECIBIR SEÑALES DE VOLTAJE (1-5V, 0-5V, 0-10V, -10 A 10V) O CORRIENTE (4-20MA), LO QUE BRINDA UNA GRAN VERSATILIDAD EN UNA SOLA TARJETA.
ALTA RESOLUCION Y VELOCIDAD: OFRECE UNA RESOLUCION SELECCIONABLE DE 1/4000 o 1/8000, CON UN TIEMPO DE CONVERSION DE SOLO 250 µS POR CANAL (EN MODO DE ALTA RESOLUCION). ESTO ES CRITICO PARA PROCESOS DE CONTROL DINAMICO QUE REQUIEREN UNA RESPUESTA RAPIDA.
PROCESAMIENTO DE SEÑAL INTEGRADO: EL MODULO INCLUYE FUNCIONES DE FILTRO DE MEDIA MOVIL Y ESCALAMIENTO, LO QUE REDUCE LA CARGA DE PROGRAMACION EN EL CPU DEL PLC AL ENTREGAR LOS DATOS YA ESTABILIZADOS Y LISTOS PARA SU USO.
DISEÑO Y CONSTRUCCION:
MONTAJE SIN RACK (BUSLESS): COMO PARTE DE LA SERIE CJ, ESTE MODULO SE CONECTA LATERALMENTE A OTRAS UNIDADES MEDIANTE CONECTORES DE BUS INTEGRADOS, ELIMINANDO LA NECESIDAD DE UN RACK FISICO Y AHORRANDO ESPACIO EN EL TABLERO.
BLOQUE DE TERMINALES DESMONTABLE: FACILITA EL MANTENIMIENTO Y EL CABLEADO, YA QUE PERMITE REEMPLAZAR EL MODULO SIN TENER QUE DESCONECTAR CABLE POR CABLE.
DIAGNOSTICO POR LED: DISPONE DE INDICADORES FRONTALES PARA ESTADO DE OPERACION (RUN) Y DETECCION DE ERRORES (ERC/ERH), PERMITIENDO UNA LOCALIZACION DE FALLAS VISUAL E INSTANTANEA.
APLICACIONES:
MONITOREO DE PROCESOS QUIMICOS Y PETROQUIMICOS.
SISTEMAS DE CONTROL DE TEMPERATURA Y PRESION DE ALTA PRECISION.
MAQUINARIA ESPECIALIZADA CON MULTIPLES SENSORES ANALOGOS.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: CJ1W-AD081-V1
NUMERO DE ENTRADAS: 8 CANALES AISLADOS (NO ENTRE CANALES)
RANGOS DE VOLTAJE: 0-5V, 1-5V, 0-10V, -10 A 10V
RANGOS DE CORRIENTE: 4-20 MA
RESOLUCION: 1/4000 (MODO NORMAL) / 1/8000 (MODO ALTA RESOLUCION)
TIEMPO DE CONVERSION: 1 MS/CANAL (NORMAL) / 250 µS/CANAL (ALTA VELOCIDAD)
CONSUMO DE CORRIENTE: 420 MA (A 5V DC)
