Detalles del producto
CARACTERISTICAS PRINCIPALES:

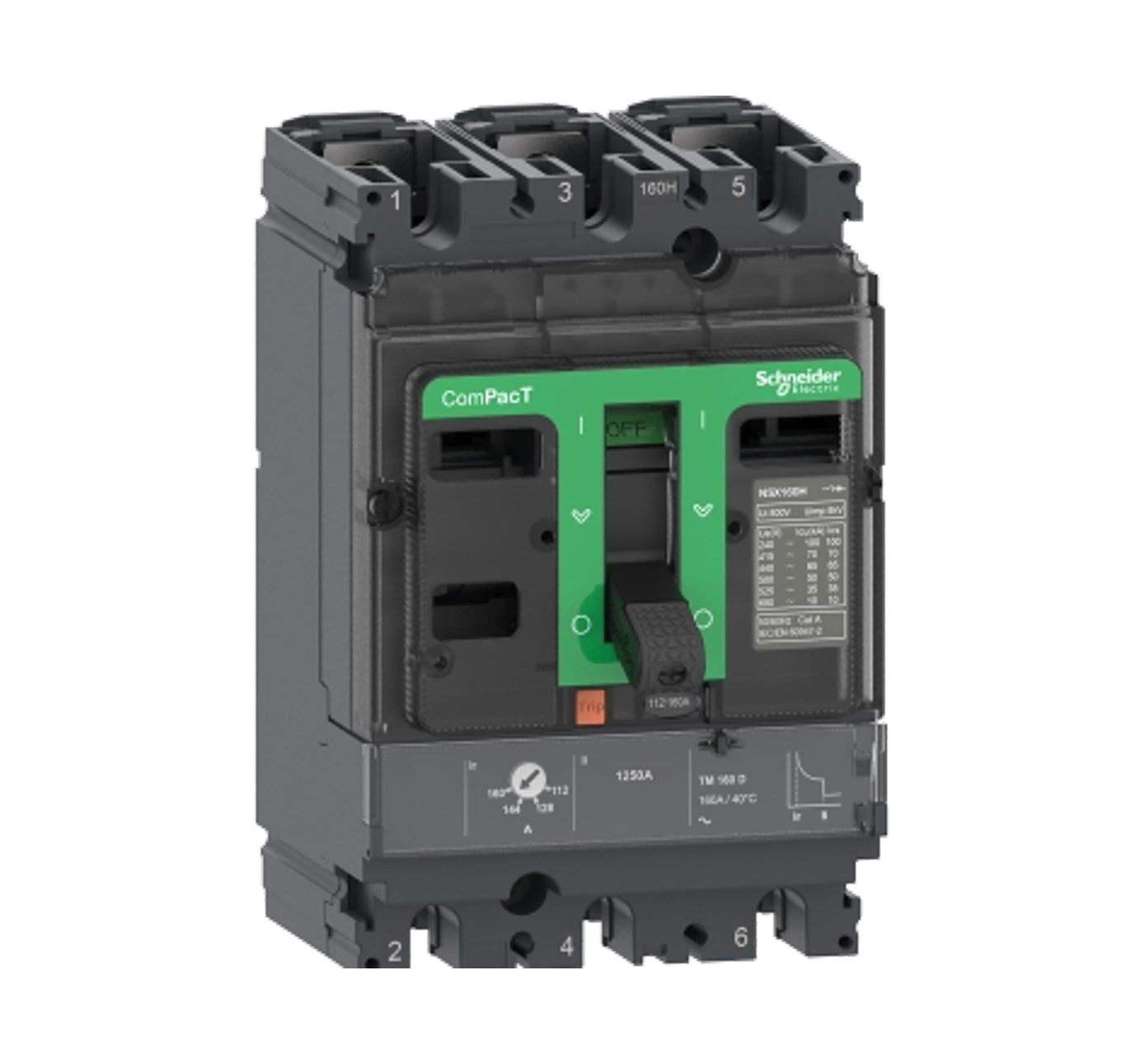

FUNCION: EL C16H3TM160 ES UN DISYUNTOR / INTERRUPTOR AUTOMÁTICO TERMOMAGNÉTICO COMPACT NSX160H DE SCHNEIDER ELECTRIC, DISEÑADO PARA LA PROTECCIÓN COMPLETA DE LÍNEAS DE DISTRIBUCIÓN ELÉCTRICA EN BAJA TENSIÓN CONTRA SOBRECARGAS Y CORTOCIRCUITOS EN AMBIENTES INDUSTRIALES Y COMERCIALES DE ALTA EXIGENCIA.
TECNOLOGÍA Y DESEMPEÑO:PROTECCIÓN TERMOMAGNÉTICA DE ALTA CAPACIDAD DE CORTE H (70 KA A 415 V CA):OPERA CON UNA CORRIENTE NOMINAL DE 160 A EN SISTEMAS TRIFÁSICOS, INCORPORANDO LA UNIDAD DE DISPARO TM-D CON REGULACIÓN TÉRMICA Y DISPARO MAGNÉTICO FIJO QUE MINIMIZA LOS EFECTOS MECÁNICOS Y TÉRMICOS DE LAS FALLAS ELÉCTRICAS.DISEÑO Y CONSTRUCCION:ESTRUCTURA ROBUSTA EN BASTIDOR COMPACT NSX160:CONSTA DE UN CUERPO TERMOPLÁSTICO AISLANTE DE ALTA RESISTENCIA MECÁNICA, CONTACTOS DE CORTE POSITIVO QUE ASEGURAN EL AISLAMIENTO EFECTIVO DE LOS CIRCUITOS, Y COMPATIBILIDAD CON ACCESORIOS AUXILIARES Y BARRAS DE CONEXIÓN.
APLICACIONES:PROTECCIÓN DE ALIMENTADORES GENERALES Y SUBESTACIONES EN INSTALACIONES DE ALTA CAPACIDAD.INTEGRACIÓN EN TABLEROS PRINCIPALES DE DISTRIBUCIÓN Y CENTROS DE CONTROL DE ENERGÍA INDUSTRIAL.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: C16H3TM160 (SERIE COMPACT NSX160H SCHNEIDER ELECTRIC)
TIPO DE COMPONENTE: INTERRUPTOR AUTOMÁTICO TERMOMAGNÉTICO (CIRCUIT BREAKER)
CORRIENTE NOMINAL: 160 A
TENSIÓN DE ALIMENTACIÓN: 380 A 690 V CA (50/60 HZ)
CAPACIDAD DE CORTE: 70 KA Icu A 415 V CA
NÚMERO DE POLOS: 3P (3 POLOS)
UNIDAD DE DISPARO: TM-D (TERMOMAGNÉTICA)
GRADO DE PROTECCIÓN AMBIENTAL: IP40
MÉTODO DE INSTALACIÓN: MONTAJE FIJO EN PLACA O TABLERO
TEMPERATURA DE TRABAJO: -25 °C A 70 °C
PESO DEL PRODUCTO: 1.80 KG
