Detalles del producto

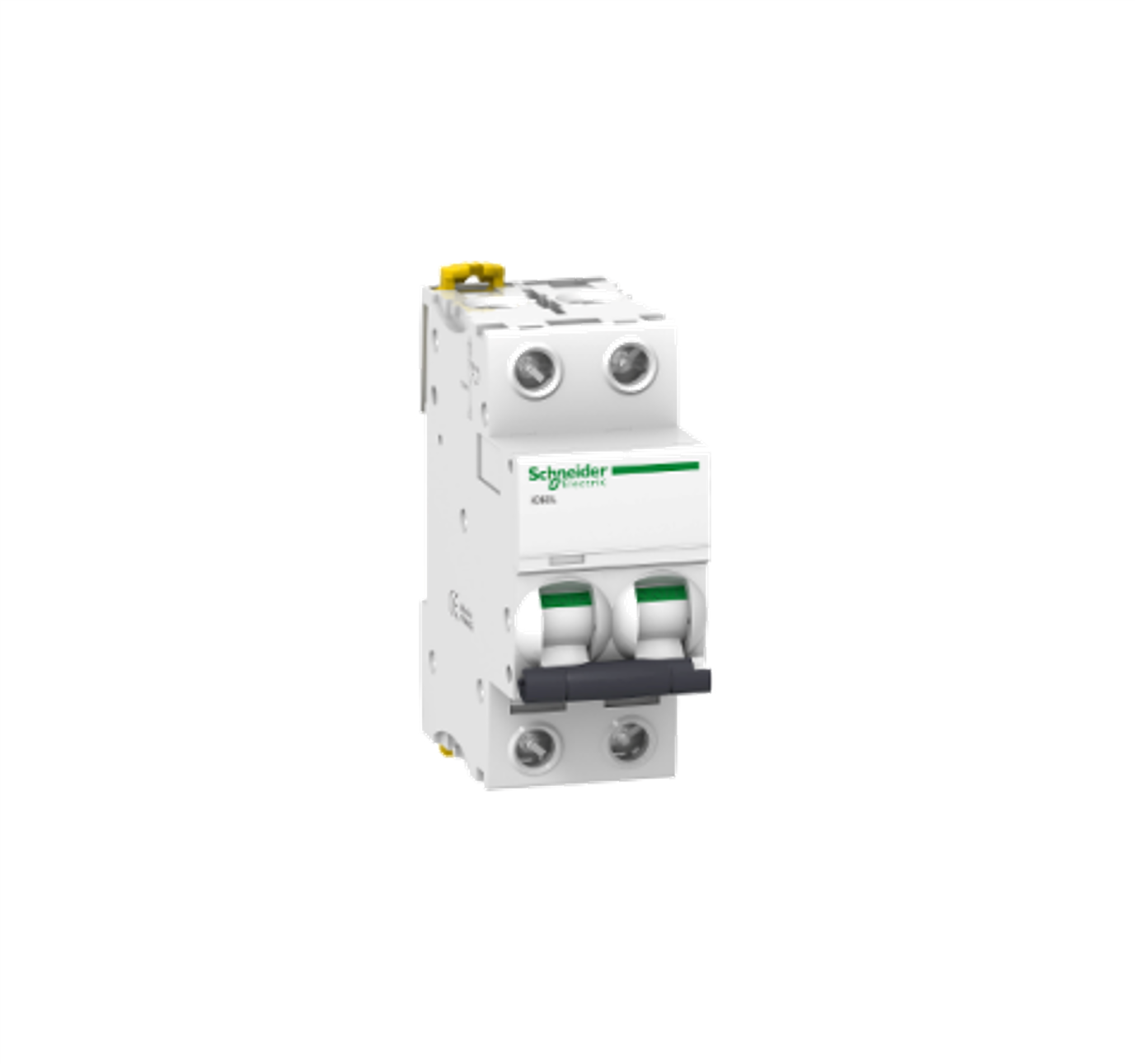

CARACTERÍSTICAS PRINCIPALES:FUNCIÓN: EL A9F94216 ES UN DISPOSITIVO DE PROTECCIÓN MAGNETOTÉRMICA DE LA GAMA ACTI9 IC60L. ESTÁ DISEÑADO PARA LA PROTECCIÓN DE CIRCUITOS ELÉCTRICOS CONTRA SOBRECARGAS Y CORTOCIRCUITOS EN INSTALACIONES INDUSTRIALES Y TERCIARIAS EXIGENTES. LA CURVA C ES LA CONFIGURACIÓN ESTÁNDAR PARA CARGAS MIXTAS Y CIRCUITOS DE ILUMINACIÓN O TOMACORRIENTES.ESPECIFICACIONES DEL INTERRUPTOR:SERIE (IC60L): VERSIÓN DE ALTA CAPACIDAD DE RUPTURA DENTRO DE LA FAMILIA ACTI9, ADECUADA PARA PUNTOS DE LA INSTALACIÓN CON NIVELES DE FALLA ELEVADOS.NÚMERO DE POLOS: 2P (DOS POLOS PROTEGIDOS).CURVA DE DISPARO (C): DISPARO MAGNÉTICO ENTRE 5 Y 10 VECES LA CORRIENTE NOMINAL ($I_n$). ES LA CURVA MÁS VERSÁTIL PARA APLICACIONES GENERALES.RENDIMIENTO ELÉCTRICO:CORRIENTE NOMINAL ($I_n$): 16 A.CAPACIDAD DE RUPTURA ($I_{cu}$): * 15 KA SEGÚN IEC 60947-2 A 380…415 V AC.25 KA SEGÚN IEC 60947-2 A 220…240 V AC.TENSIÓN DE OPERACIÓN: 220 V A 415 V AC.SEGURIDAD Y CONEXIÓN:VISI-TRIP: VENTANA DE INDICACIÓN DE FALLA QUE CAMBIA A COLOR ROJO CUANDO EL INTERRUPTOR DISPARA POR CORTOCIRCUITO O SOBRECARGA.VISI-SAFE: ASEGURA QUE EL CIRCUITO DE SALIDA ESTÁ TOTALMENTE DESCONECTADO CUANDO LA MANETA ESTÁ EN POSICIÓN OFF.GRADO DE PROTECCIÓN: IP20 EN LOS BORNES E IP40 UNA VEZ INSTALADO EN GABINETE.INFORMACIÓN TÉCNICA DETALLADA:CÓDIGO DEL FABRICANTE: A9F94216MODELO/SERIE: ACTI9 IC60LTIPO DE PRODUCTO: INTERRUPTOR AUTOMÁTICO MINIATURA (MCB)NÚMERO DE POLOS: 2PCURVA DE DISPARO: CCORRIENTE NOMINAL: 16 ACAPACIDAD DE RUPTURA: 15 KA (A 415 V AC)PESO NETO APROXIMADO: 0.25 KG
