Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

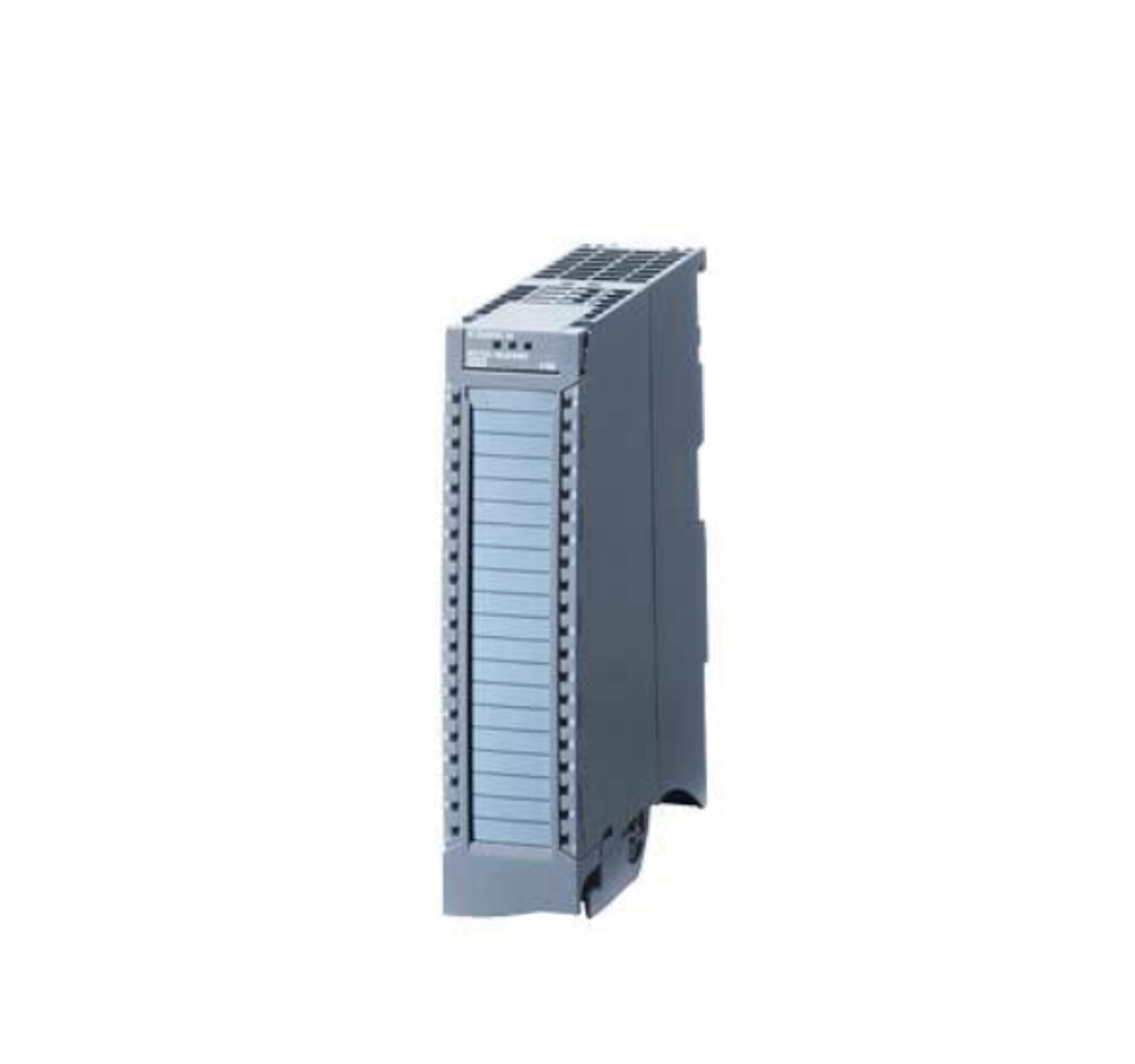

FUNCIÓN: MÓDULO DE SALIDA DIGITAL DISCRETA MODELO SIMATIC S7-1500 DQ 16 CÓDIGO 6ES7522-1BH00-0AB0 DE SIEMENS UTILIZADO PARA AUMENTAR EL NÚMERO DE PUNTOS DE SALIDA DIGITAL DE UN CONTROLADOR SIMATIC S7-1500, PERMITIENDO EL CONTROL DE ACTUADORES DE CAMPO DE 24 V DC.
CONFIGURACIÓN DE SALIDA:
PUNTOS: Módulo con 16 SALIDAS DIGITALES (DQ).
TIPO DE SALIDA: TRANSISTOR DC SOURCE FUENTE (Alta, el módulo proporciona el positivo al dispositivo de campo).
CORRIENTE: Cada salida tiene una corriente nominal de 0.5 A (500 mA) por canal, adecuada para la mayoría de las cargas de control estándar (relés, contactores, luces indicadoras, solenoides pequeños).
VOLTAJE DE OPERACIÓN:
TENSIÓN NOMINAL: 24 V DC.
RANGO DE VOLTAJE: 19.2 V DC a 28.8 V DC.
DIAGNÓSTICO INTEGRADO:
DIAGNÓSTICO: Proporciona diagnóstico de cableado y de canal, como cortocircuito a potencial de tierra y rotura de hilo, lo que ayuda a identificar rápidamente fallos de campo.
COMPATIBILIDAD Y MONTAJE:
SISTEMA: Se conecta directamente al bus de fondo del sistema SIMATIC S7-1500.
CONEXIÓN: Requiere un ELEMENTO DE CONEXIÓN FRONTAL para el cableado de campo (dispositivo terminal) de la serie 6ES7592-1… (no incluido).
DISEÑO: Diseño robusto y compacto para MONTAJE EN CARRIL DIN.
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 6ES7522-1BH00-0AB0
MODELO/SERIE: SIMATIC S7-1500 DQ 16 X 24VDC/0.5A ST
TIPO DE MÓDULO: SALIDA DIGITAL
NÚMERO DE PUNTOS: 16
TENSIÓN DE OPERACIÓN NOMINAL: 24 V DC
CORRIENTE MÁXIMA POR PUNTO: 0.5 A
TIPO DE SALIDA: SOURCE (FUENTE)
PESO NETO APROXIMADO: 0 2 KG O 200 G
