Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

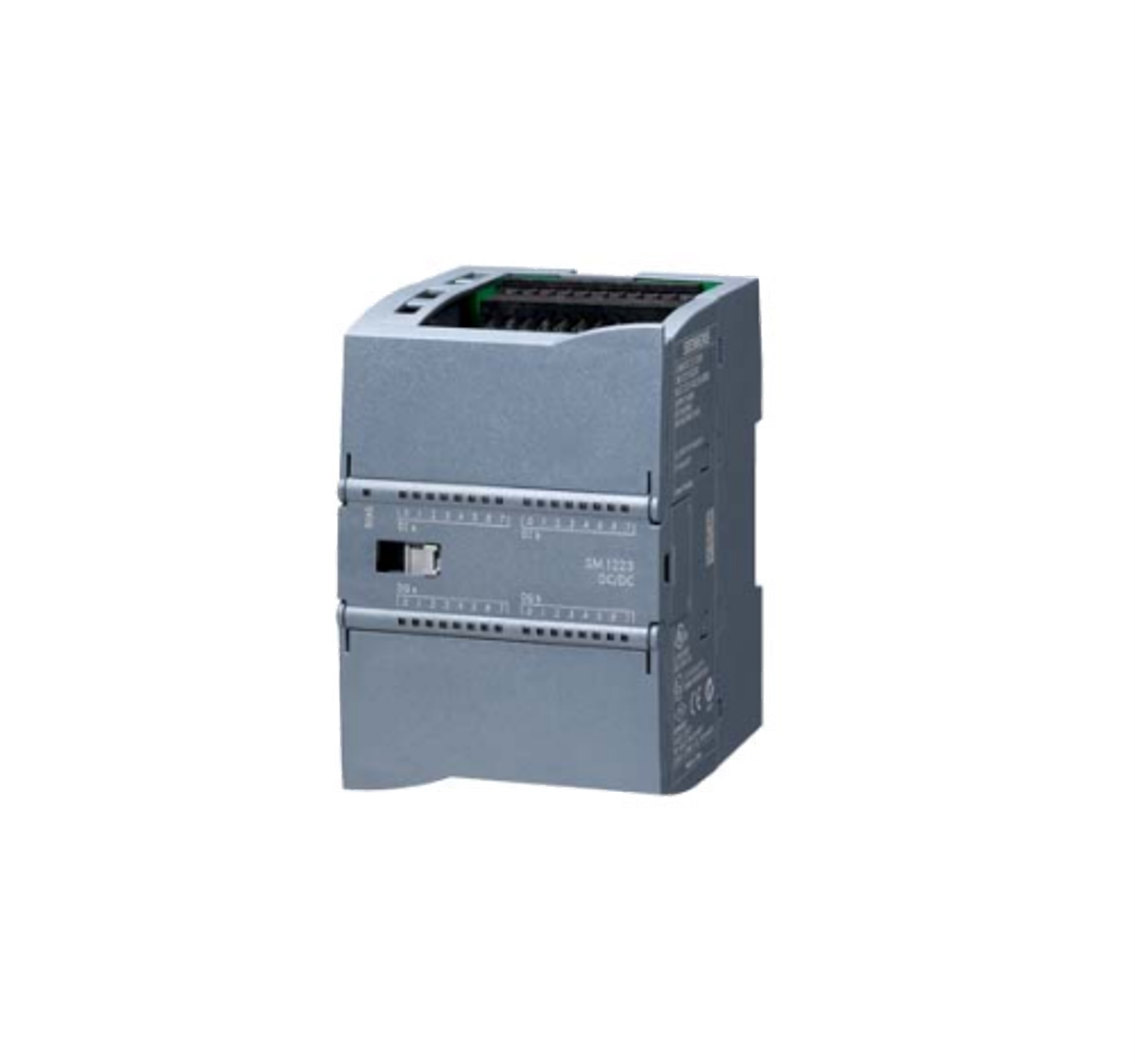

FUNCIÓN: MÓDULO DE SEÑAL MIXTO (SM) DE ENTRADA/SALIDA DIGITAL DISCRETA MODELO SIMATIC S7-1200 SM 1223 CÓDIGO 6ES7223-1BL32-0XB0 DE SIEMENS UTILIZADO PARA AUMENTAR EL NÚMERO DE PUNTOS DE ENTRADA Y SALIDA DIGITAL DE UN CONTROLADOR SIMATIC S7-1200.
TIPO Y CONFIGURACIÓN:
ENTRADAS DIGITALES (DI): 16 PUNTOS de entrada digital de 24 V DC (SINK/SOURCE).
SALIDAS DIGITALES (DQ): 16 PUNTOS de salida digital de RELÉ (contactos libres de potencial).
TIPO DE SALIDA: Las salidas de relé son versátiles y permiten conmutar cargas tanto de Corriente Alterna (AC) como de Corriente Continua (DC).
VOLTAJE DE OPERACIÓN:
ENTRADA: Voltaje nominal de 24 V DC.
SALIDA (Conmutación): El relé permite conmutar un voltaje nominal de 230 V AC o 24 V DC/AC, con una capacidad de conmutación de hasta 2 A por punto.
ALTA DENSIDAD:
Este módulo ofrece una alta densidad de E/S en un formato compacto (ancho de 70 mm), lo que minimiza el espacio requerido en el panel de control.
COMPATIBILIDAD Y MONTAJE:
SISTEMA: Se conecta directamente al bus lateral derecho de cualquier CPU SIMATIC S7-1200.
CABLEADO: La conexión del cableado de campo se realiza mediante terminales de tornillo extraíbles.
DISEÑO: Diseño robusto para MONTAJE EN CARRIL DIN.
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 6ES7223-1BL32-0XB0
MODELO/SERIE: SIMATIC S7-1200 SM 1223
TIPO DE MÓDULO: ENTRADA Y SALIDA DIGITAL (MIXTO)
NÚMERO DE PUNTOS: 16 DI / 16 DQ
TENSIÓN DE OPERACIÓN NOMINAL (SALIDA): 230 V AC / 24 V DC
CORRIENTE MÁXIMA POR PUNTO: 2 A
TIPO DE SALIDA: RELÉ
PESO NETO APROXIMADO: 0 3 KG O 300 G
