Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

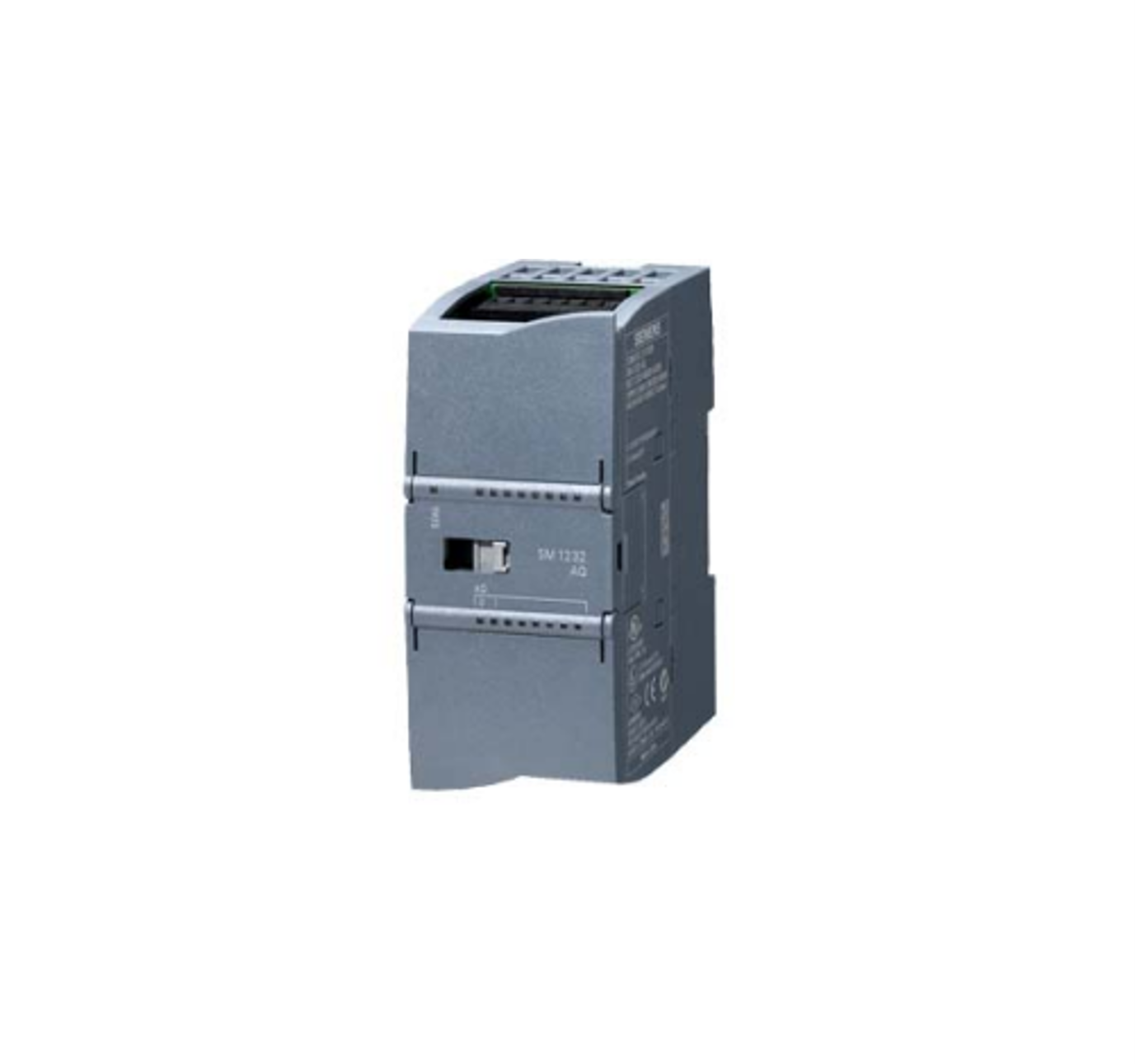

FUNCIÓN: MÓDULO DE SEÑAL DE EXPANSIÓN (SM) DE SALIDA ANALÓGICA MODELO SIMATIC S7-1200 SM 1232 CÓDIGO 6ES7232-4HD32-0XB0 DE SIEMENS UTILIZADO PARA AUMENTAR EL NÚMERO DE PUNTOS DE SALIDA ANALÓGICA DE UN CONTROLADOR SIMATIC S7-1200 PARA CONTROLAR DISPOSITIVOS EXTERNOS.
CONFIGURACIÓN DE SALIDA:
PUNTOS: Módulo con 4 CANALES DE SALIDA ANALÓGICA que pueden ser configurados individualmente.
SEÑALES SOPORTADAS: Es un módulo MULTI-RANGO, capaz de emitir tanto CORRIENTE (ej. 0-20 mA, 4-20 mA) como VOLTAJE (ej. +/- 10 V, 0-10 V).
RESOLUCIÓN: Ofrece una alta resolución de 14 BITS lo que garantiza un control preciso de los actuadores.
DIAGNÓSTICO Y PROTECCIÓN:
AISLAMIENTO: No posee aislamiento galvánico entre los canales, pero sí entre el bus interno y el potencial de campo.
DIAGNÓSTICO: Incluye diagnóstico básico para cortocircuitos en las salidas.
PROTECCIÓN: Las salidas están protegidas contra cortocircuito a potencial de tierra y a potencial auxiliar.
COMPATIBILIDAD Y MONTAJE:
SISTEMA: Se conecta directamente al bus lateral derecho de cualquier CPU SIMATIC S7-1200.
CABLEADO: La conexión del cableado de campo se realiza mediante terminales de tornillo extraíbles.
DISEÑO: Diseño robusto y compacto para MONTAJE EN CARRIL DIN.
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 6ES7232-4HD32-0XB0
MODELO/SERIE: SIMATIC S7-1200 SM 1232 AQ 4 X 14 BIT
TIPO DE MÓDULO: SALIDA ANALÓGICA MULTI-RANGO
NÚMERO DE CANALES: 4
RANGO DE SEÑAL: CORRIENTE (0-20 mA, 4-20 mA) Y VOLTAJE (+/- 10 V, 0-10 V)
RESOLUCIÓN: 14 BITS
PESO NETO APROXIMADO: 0 2 KG O 200 G
