Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

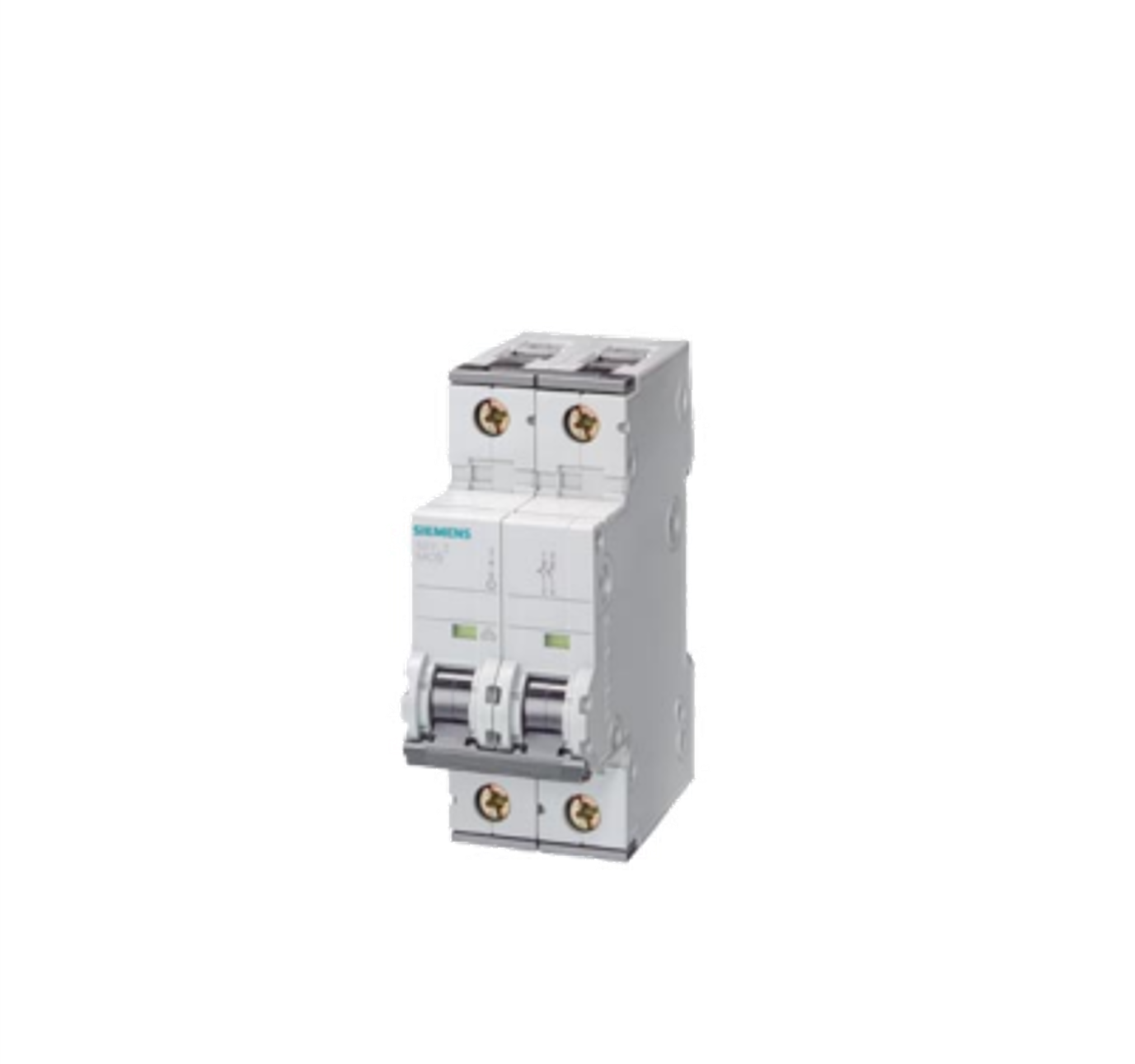

FUNCIÓN: INTERRUPTOR AUTOMÁTICO DE CIRCUITO EN MINIATURA MCB DE ALTO PODER DE CORTE MODELO SENTRON 5SY7204-8 CÓDIGO 5SY7204-8 DE SIEMENS UTILIZADO PARA LA PROTECCIÓN CONTRA SOBRECARGAS TÉRMICAS Y CORTOCIRCUITOS MAGNÉTICOS EN SISTEMAS ELÉCTRICOS PRINCIPALMENTE DONDE SE REQUIERE UNA RESPUESTA MAGNÉTICA MUY RÁPIDA
ESPECIFICACIONES ELÉCTRICAS: ES UN INTERRUPTOR DE 2 POLOS ADECUADO PARA SISTEMAS MONOFÁSICOS LA CORRIENTE NOMINAL ES DE 4 A LA TENSIÓN OPERACIONAL NOMINAL ES DE 400 V AC CON UN ALTO PODER DE CORTE DE 10 KA LO QUE LO HACE ADECUADO PARA APLICACIONES INDUSTRIALES Y DE DISTRIBUCIÓN PRINCIPAL
CARACTERÍSTICA DE DISPARO: LA CARACTERÍSTICA DE DISPARO ES CURVA Z LO QUE SIGNIFICA QUE EL DISPARO MAGNÉTICO OCURRE ENTRE 2 Y 3 VECES LA CORRIENTE NOMINAL ESTO ES SIGNIFICATIVAMENTE MÁS SENSIBLE QUE LAS CURVAS B O C LO QUE LO HACE IDEAL PARA PROTEGER CIRCUITOS ELECTRÓNICOS Y TRANSFORMADORES DE BAJA POTENCIA DONDE LAS CORRIENTES DE CORTOCIRCUITO SON BAJAS PERO EL REQUISITO DE PROTECCIÓN ES CRÍTICO
DISEÑO Y MONTAJE: EL DISPOSITIVO TIENE UN ANCHO EQUIVALENTE A 2 MÓDULOS DE 17 5 MM CADA UNO ESTÁ DISEÑADO PARA MONTAJE EN CARRIL DIN Y POSEE UN MECANISMO DE LIBERACIÓN RÁPIDA LA CONEXIÓN SE REALIZA MEDIANTE TERMINALES DE ABRAZADERA DE TORNILLO
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 5SY7204-8
MODELO/SERIE: SENTRON MCB HIGH PERFORMANCE
TIPO DE INTERRUPTOR: INTERRUPTOR AUTOMÁTICO DE CIRCUITO EN MINIATURA (MCB)
POLOS: 2P
CORRIENTE NOMINAL IN: 4 A
TENSIÓN OPERACIONAL NOMINAL: 400 V AC
CAPACIDAD DE INTERRUPCIÓN: 10 KA
CURVA DE DISPARO: Z (2IN A 3IN)
PESO NETO APROXIMADO: 0 25 KG O 250 G
