Detalles del producto
CARACTERISTICAS PRINCIPALES:

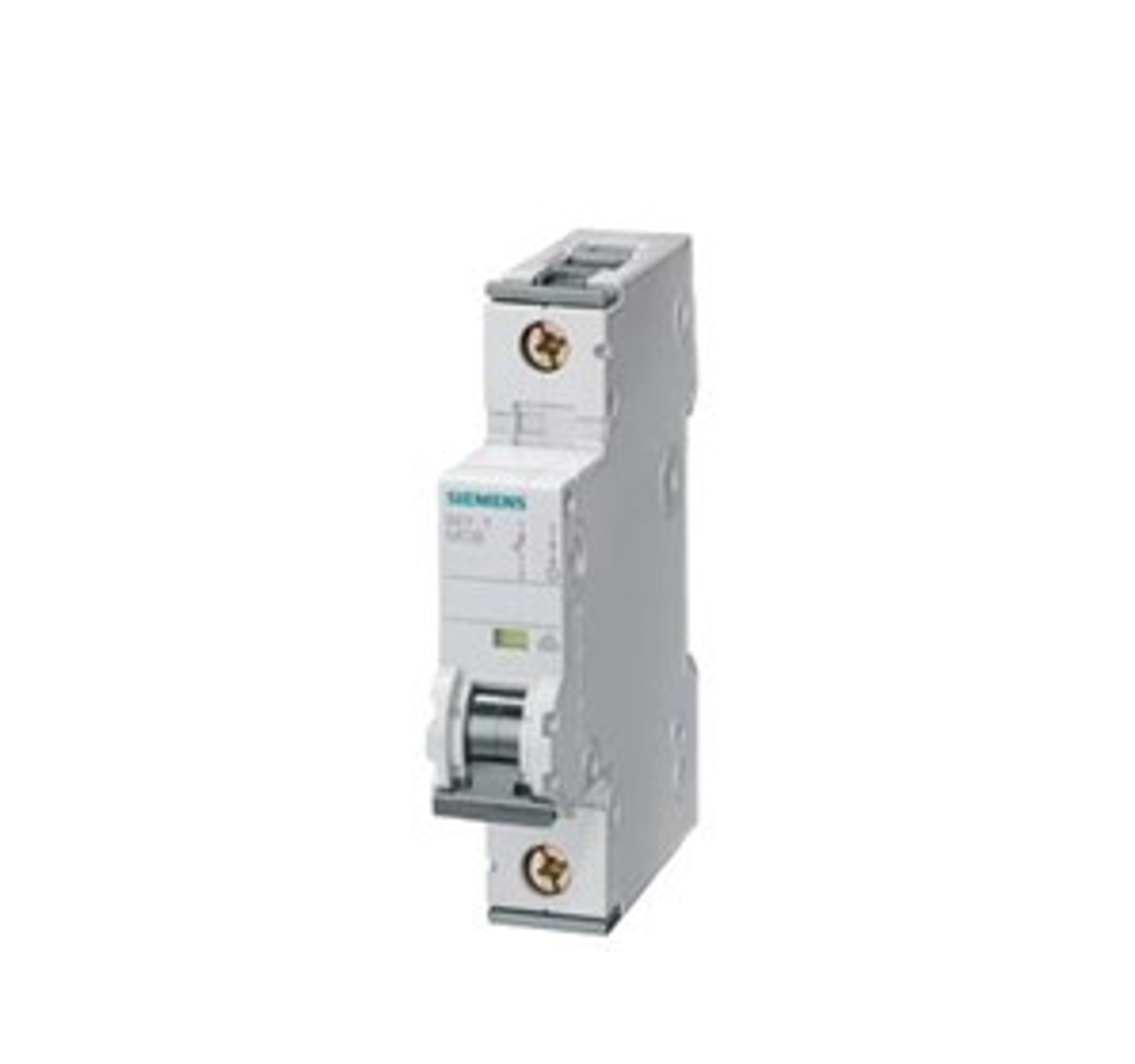

FUNCION: EL 5SY4101-5 ES UN INTERRUPTOR AUTOMÁTICO MAGNETOTÉRMICO (MINIATURE CIRCUIT BREAKER) DE LA SERIE SENTRON 5SY4, DISEÑADO PARA LA PROTECCIÓN DE LÍNEAS DE MANDO, INSTRUMENTACIÓN Y CIRCUITOS AUXILIARES SENSIBLES CONTRA SOBRECARGAS Y CORTOCIRCUITOS.
TECNOLOGÍA Y DESEMPEÑO:
DISPARO TERMO-MAGNÉTICO DE ALTA PRECISIÓN CON CURVA B: OPERA MEDIANTE UN DISPARADOR BIMETÁLICO PARA SOBRECARGAS CONTINUAS Y UN DISPARADOR MAGNÉTICO RÁPIDO AJUSTADO A CURVA DE DISPARO B (3 A 5 VECES LA CORRIENTE NOMINAL), LO QUE GARANTIZA UNA RESPUESTA VELOZ Y SEGURA ANTE ANOMALÍAS EN LÍNEAS SIN PICOS DE ARRANQUE.
DISEÑO Y CONSTRUCCION:
CARCASA MODULAR ULTRACOMPACTA DE 10 KA: CONSTA DE UN HARDWARE TERMOPLÁSTICO AUTOEXTINGUIBLE DE 18 MM DE ANCHO EN ARREGLO UNIPOLAR, EQUIPADO CON DUAL TERMINALES DE SEGURIDAD FINGER-SAFE, INDICADOR VISUAL FRONTAL DE POSICIÓN DE CONTACTOS (ROJO/VERDE) Y CLIP DE SUJECIÓN DIN REFORZADO.
APLICACIONES:
PROTECCIÓN DE CIRCUITOS MANDO, CONTROL Y SEÑALIZACIÓN EN TABLEROS ELÉCTRICOS Y MAQUINARIA INDUSTRIAL.
SALVAGUARDA DE LÍNEAS DE INSTRUMENTACIÓN, SENSORES Y FUENTES DE ALIMENTACIÓN ASOCIADAS A CONTROLADORES LÓGICOS PROGRAMABLES (PLC LOGIX).
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: 5SY4101-5 (GAMA DE INTERRUPTORES AUTOMÁTICOS SENTRON 5SY4 SIEMENS)
NÚMERO DE POLOS: 1 POLO (UNIPOLAR) / ANCHO MODULAR DE 18 MM (1 MÓDULO EN RIEL DIN)
CORRIENTE NOMINAL DE TRABAJO: 0.5 AMPERIOS CONTINUOS EN REDES DE CORRIENTE ALTERNA (CA) Y CONTINUA (CC)
CURVA DE DISPARO MAGNÉTICO: CURVA B (RESPUESTA RÁPIDA PARA GENERADORES, CONDUCTORES LARGOS Y CIRCUITOS SENSIBLES)
CAPACIDAD DE INTERRUPCIÓN: 10 KA SEGÚN EN/IEC 60898-1 / 15 KA SEGÚN EN/IEC 60947-2
TENSIÓN MÁXIMA DE OPERACIÓN: HASTA 400 V CA / 72 V CC EN APLICACIONES UNIPOLARES
MÉTODO DE INSTALACIÓN: FIJACIÓN RÁPIDA MECÁNICA SOBRE CARRIEL DIN NS 35 / GRADO DE PROTECCIÓN IP20
PESO DEL PRODUCTO: 0.16 KG
