Detalles del producto
CARACTERISTICAS PRINCIPALES:

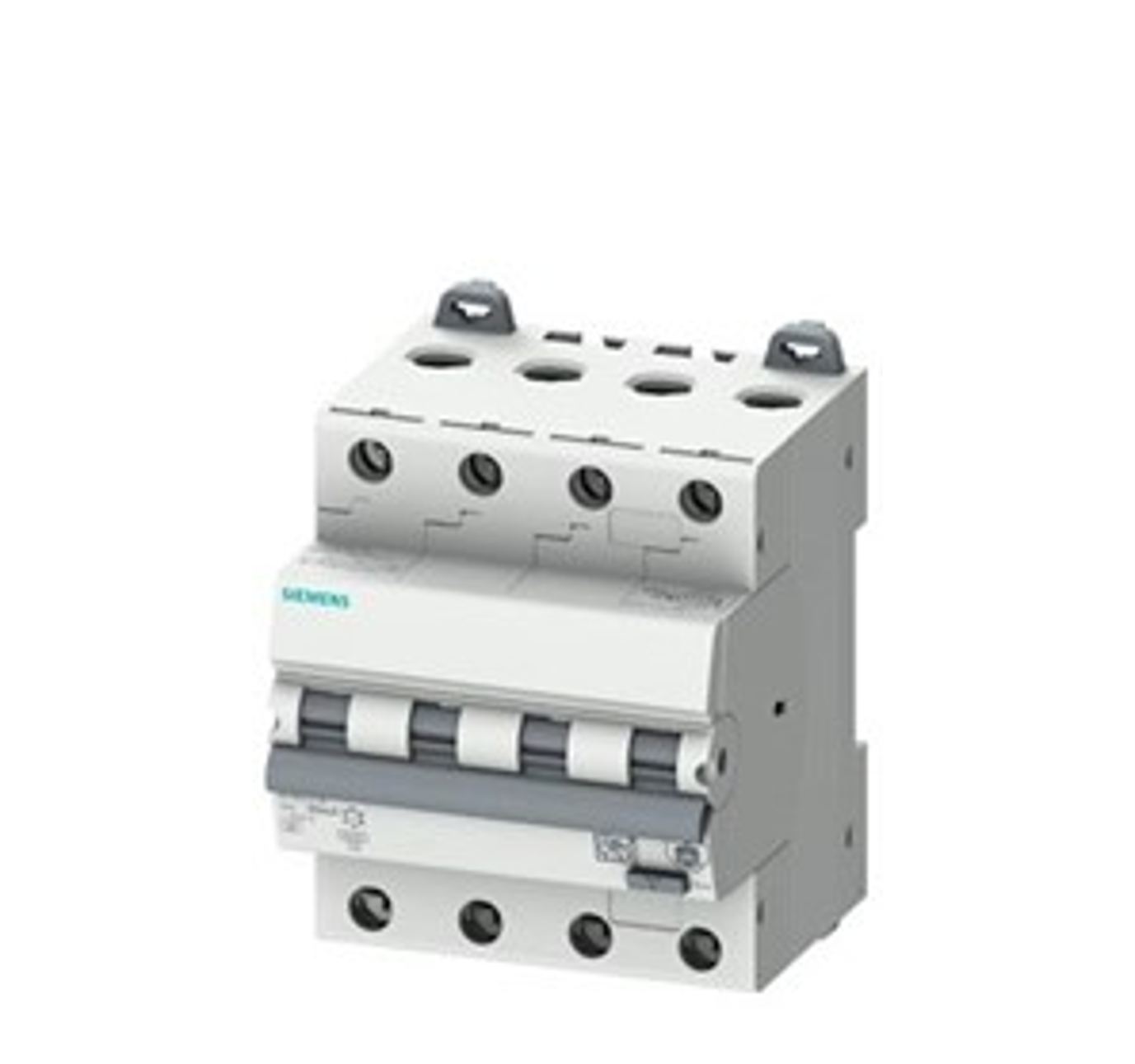

FUNCION: EL 5SU1346-7FP10 ES UN INTERRUPTOR AUTOMÁTICO COMBINADO CON PROTECCIÓN DIFERENCIAL (RCBO) DE LA SERIE SENTRON 5SU1, DISEÑADO PARA LA PROTECCIÓN COMPRENSIVA DE CIRCUITOS TRIFÁSICOS CONTRA CORRIENTES DE FUGA A TIERRA, SOBRECARGAS Y CORTOCIRCUITOS EN UN SOLO DISPOSITIVO COMPACTO.
TECNOLOGÍA Y DESEMPEÑO:
PROTECCIÓN COMBINADA TERMO-MAGNÉTICA Y DIFERENCIAL TIPO A: OPERA DETECTANDO CORRIENTES DE FUGA A TIERRA ALTERNAS Y PULSANTES CC SENSIBLES DE 30 MA PARA PROTECCIÓN DE PERSONAS, INTEGRANDO DISPARADOR TÉRMICO Y MAGNÉTICO CON CURVA C QUE ASEGURA EL DESCONECTE RÁPIDO Y SEGURO DE LA RED ANTE ANOMALÍAS ELÉCTRICAS.
DISEÑO Y CONSTRUCCION:
CARCASA MODULAR MONOBLOC TETRAPOLAR: CONSTA DE UN CUERPO TERMOPLÁSTICO AUTOEXTINGUIBLE DE ALTA RESISTENCIA MECÁNICA DE 4 MÓDULOS EN RIEL DIN (72 MM), EQUIPADO CON BOTÓN DE PRUEBA FRONTAL (TEST), PALANCA DE ACCIONAMIENTO MANUAL Y BORNES DE TORNILLO CON PROTECCIÓN FINGER-SAFE.
APLICACIONES:
PROTECCIÓN INTEGRAL EN REDES TRIFÁSICAS CON NEUTRO PARA MAQUINARIA INDUSTRIAL, TABLEROS DE DISTRIBUCIÓN Y LÍNEAS DE ALIMENTACIÓN GENERAL.
SALVAGUARDA DE EQUIPOS SENSIBLES, CONTROLADORES LÓGICOS (PLC LOGIX) Y ARMARIOS DE AUTOMATIZACIÓN EN SISTEMAS COMERCIALES E INDUSTRIALES.
INFORMACION TECNICA DETALLADA:
CODIGO DEL FABRICANTE: 5SU1346-7FP10 (GAMA DE INTERRUPTORES RCBO SENTRON 5SU1 SIEMENS)
NÚMERO DE POLOS: 4 POLOS (3P+N) / ANCHO MODULAR DE 72 MM (4 MÓDULOS EN CARRIEL DIN)
CORRIENTE NOMINAL DE TRABAJO: 10 AMPERIOS CONTINUOS EN REDES DE CORRIENTE ALTERNA (400 V CA)
SENSIBILIDAD Y TIPO DIFERENCIAL: 30 MA (PROTECCIÓN DE PERSONAS Y CONTACTO DIRECTO) / TIPO A (CORRIENTES DE FUGA CA Y CC PULSANTE)
CURVA DE DISPARO MAGNÉTICO: CURVA C (RESPUESTA ESTÁNDAR PARA CARGAS INDUCTIVAS Y GENERALES)
CAPACIDAD DE INTERRUPCIÓN: 6 KA SEGÚN NORMATIVA EN/IEC 61009-1
MÉTODO DE INSTALACIÓN: FIJACIÓN RÁPIDA MECÁNICA SOBRE CARRIEL DIN NS 35 / GRADO DE PROTECCIÓN IP20
PESO DEL PRODUCTO: 0.51 KG
