Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

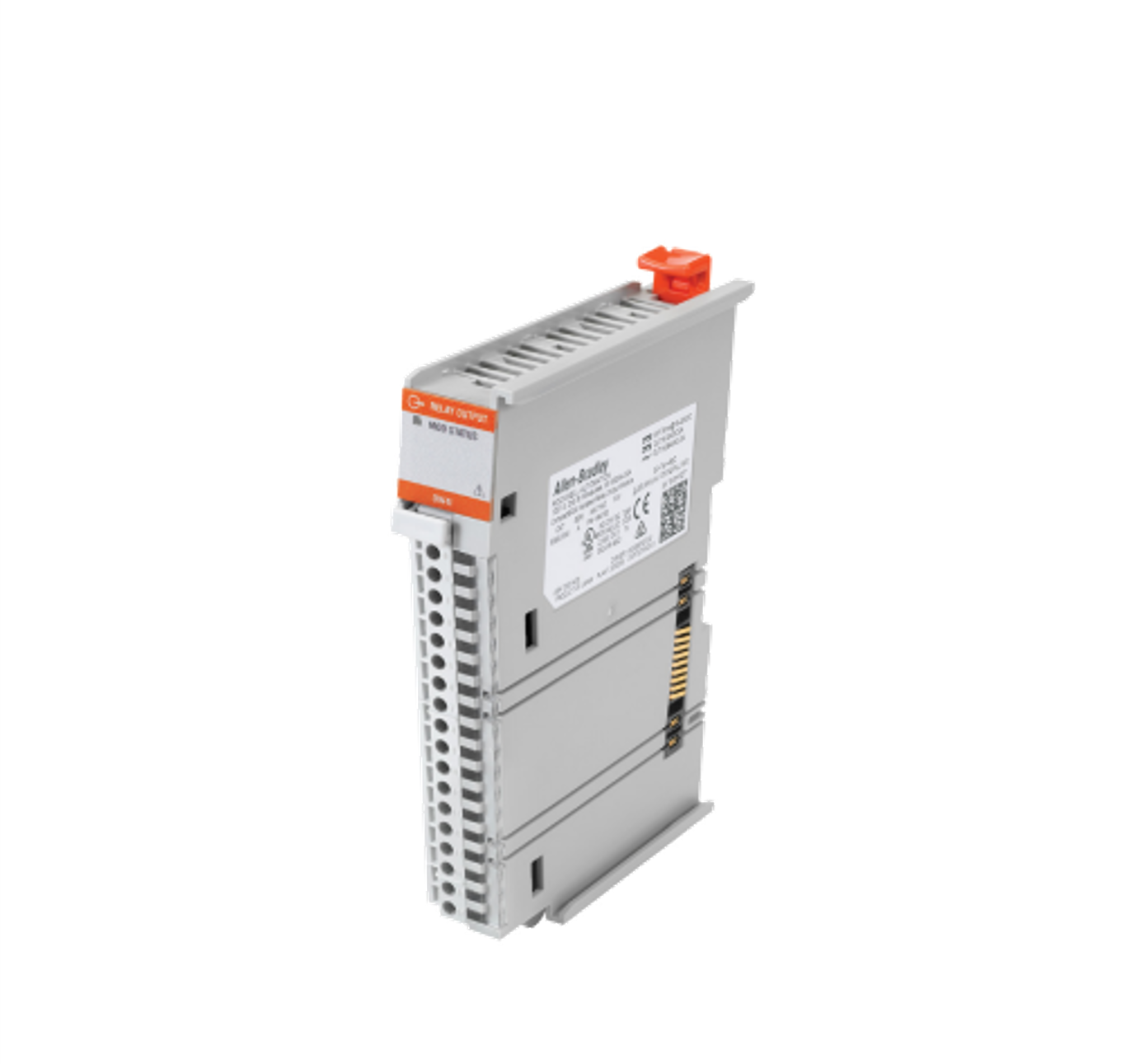

FUNCIÓN: MÓDULO DE SALIDA DIGITAL DISCRETA DE RELÉ MODELO 5069-OW16 CÓDIGO 5069-OW16 DE LA FAMILIA COMPACTLOGIX 5069 I/O DE ALLEN-BRADLEY ROCKWELL AUTOMATION UTILIZADO PARA CONMUTAR CARGAS DE CAMPO QUE REQUIEREN AISLAMIENTO ELÉCTRICO Y COMPATIBILIDAD CON ALTO VOLTAJE AC O DC
CONFIGURACIÓN DE SALIDA: PROPORCIONA 16 PUNTOS DE SALIDA DE RELÉ ELECTROMECÁNICO TIPO FORM A DE CONTACTO NORMALMENTE ABIERTO N O AGRUPADOS EN CUATRO GRUPOS DE CUATRO LO QUE PERMITE MEZCLAR FUENTES DE ENERGÍA Y VOLTAJES EN EL MISMO MÓDULO
ESPECIFICACIONES ELÉCTRICAS: EL VOLTAJE OPERACIONAL DEL CONTACTO ES AMPLIO ABARCANDO DE 5 V A 265 V AC Y DE 5 V A 125 V DC LA CORRIENTE MÁXIMA ES DE 2 A POR PUNTO Y LA CORRIENTE MÁXIMA POR MÓDULO ES DE 8 A CON UNA BAJA DISIPACIÓN MÁXIMA DE POTENCIA DE 3 3 W
DISEÑO Y MONTAJE: ES UN MÓDULO DE DOBLE ANCHO DE RANURA EN EL BUS COMPACTLOGIX 5069 LO QUE REFLEJA EL TAMAÑO DE LOS RELÉS INTERNOS REQUIERE UN BLOQUE DE TERMINALES EXTRAÍBLE RTB 5069-TBH18 O SIMILAR PARA EL CABLEADO DE CAMPO SE MONTA EN CARRIL DIN JUNTO CON UN CONTROLADOR O ADAPTADOR COMPACTLOGIX 5069
RENDIMIENTO: EL MÓDULO POSEE UN TIEMPO DE RESPUESTA LIGERAMENTE MAYOR QUE LAS SALIDAS DE ESTADO SÓLIDO TÍPICO PARA RELÉS DE 10 MS EN ESTADO ON Y 8 MS EN ESTADO OFF
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 5069-OW16
MODELO/SERIE: COMPACTLOGIX 5069 RELAY OUTPUT MODULE
TIPO DE SALIDA: RELÉ DIGITAL N O AISLADO
NÚMERO DE PUNTOS: 16
RANGO DE VOLTAJE DE OPERACIÓN: 5 V A 265 V AC / 5 V A 125 V DC
CORRIENTE MÁXIMA DE CONTACTO: 2 A POR PUNTO
PESO NETO APROXIMADO: 0 25 KG O 0 55 LB
ANCHO DE MÓDULO: DOBLE ANCHO
MONTAJE: CARRIL DIN CON BLOQUE DE TERMINALES 5069-TBH18
