Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

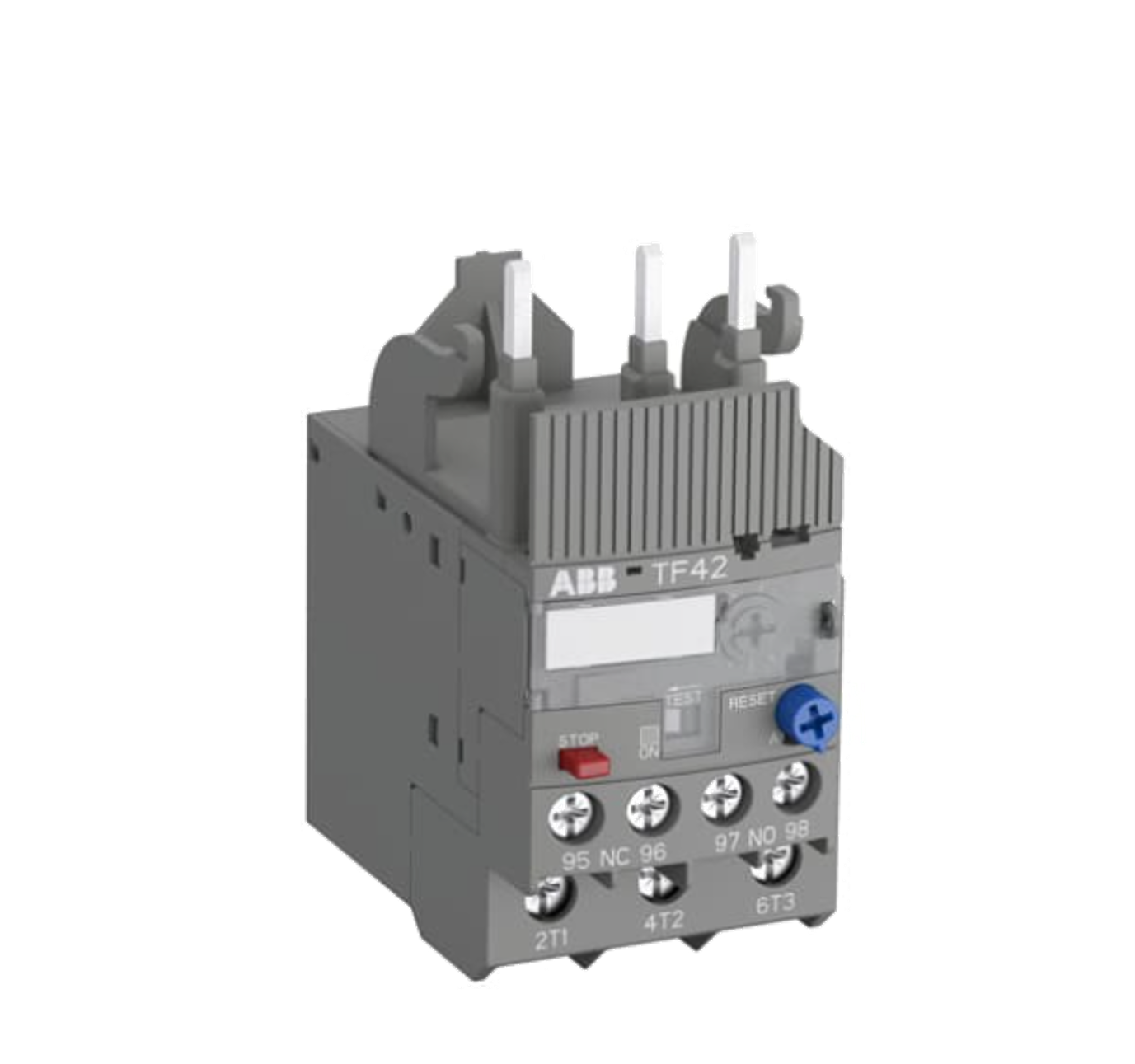

FUNCIÓN: RELÉ DE SOBRECARGA TÉRMICA THERMAL OVERLOAD RELAY MODELO TF42-10 5 CÓDIGO 1SAZ721201R1038 DE ABB UTILIZADO PARA LA PROTECCIÓN DE MOTORES ASÍNCRONOS TRIFÁSICOS CONTRA SOBRECARGAS PROLONGADAS Y FALLO DE FASE
PROTECCIÓN Y CLASE: LA PROTECCIÓN TÉRMICA ES AJUSTABLE DENTRO DEL RANGO DE 7 0 A A 10 5 A CON UNA CLASE DE DISPARO CLASE 10 LO QUE LO HACE ADECUADO PARA APLICACIONES ESTÁNDAR DE MOTORES CON TIEMPO DE ARRANQUE NORMAL
CONTACTOS AUXILIARES: INCLUYE UN CONTACTO AUXILIAR NORMALMENTE ABIERTO N O Y UN CONTACTO AUXILIAR NORMALMENTE CERRADO N C CON CAPACIDAD PARA MANEJAR CIRCUITOS DE CONTROL DE 690 V AC LO QUE PERMITE LA SEÑALIZACIÓN REMOTA DEL ESTADO DE FALLA
MONTAJE Y COMPATIBILIDAD: DISEÑADO PARA EL MONTAJE DIRECTO EN LA PARTE INFERIOR DE LOS CONTACTORES ABB SERIE AF COMO AF09 AF12 AF16 AF26 AF30 Y AF38 EL MONTAJE AL CIRCUITO PRINCIPAL ES DE 3 POLOS CON TERMINALES DE TORNILLO
DISEÑO Y SEGURIDAD: EL RELÉ POSEE UN GRADO DE PROTECCIÓN IP20 Y UNA TENSIÓN DE AISLAMIENTO NOMINAL UI DE 690 V ES UN DISPOSITIVO COMPACTO CON ANCHO DE 45 MM
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 1SAZ721201R1038
MODELO/SERIE: TF42-10 5 THERMAL OVERLOAD RELAY
POLOS PRINCIPALES: 3
RANGO DE AJUSTE TÉRMICO: 7 0 A A 10 5 A
CLASE DE DISPARO: CLASE 10
CONTACTOS AUXILIARES: 1 N O Y 1 N C
TENSIÓN OPERACIONAL NOMINAL: 690 V AC
PESO NETO APROXIMADO: 0 13 KG O 130 G
MONTAJE: DIRECTO EN CONTACTOR ABB AF09 A AF38
