Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

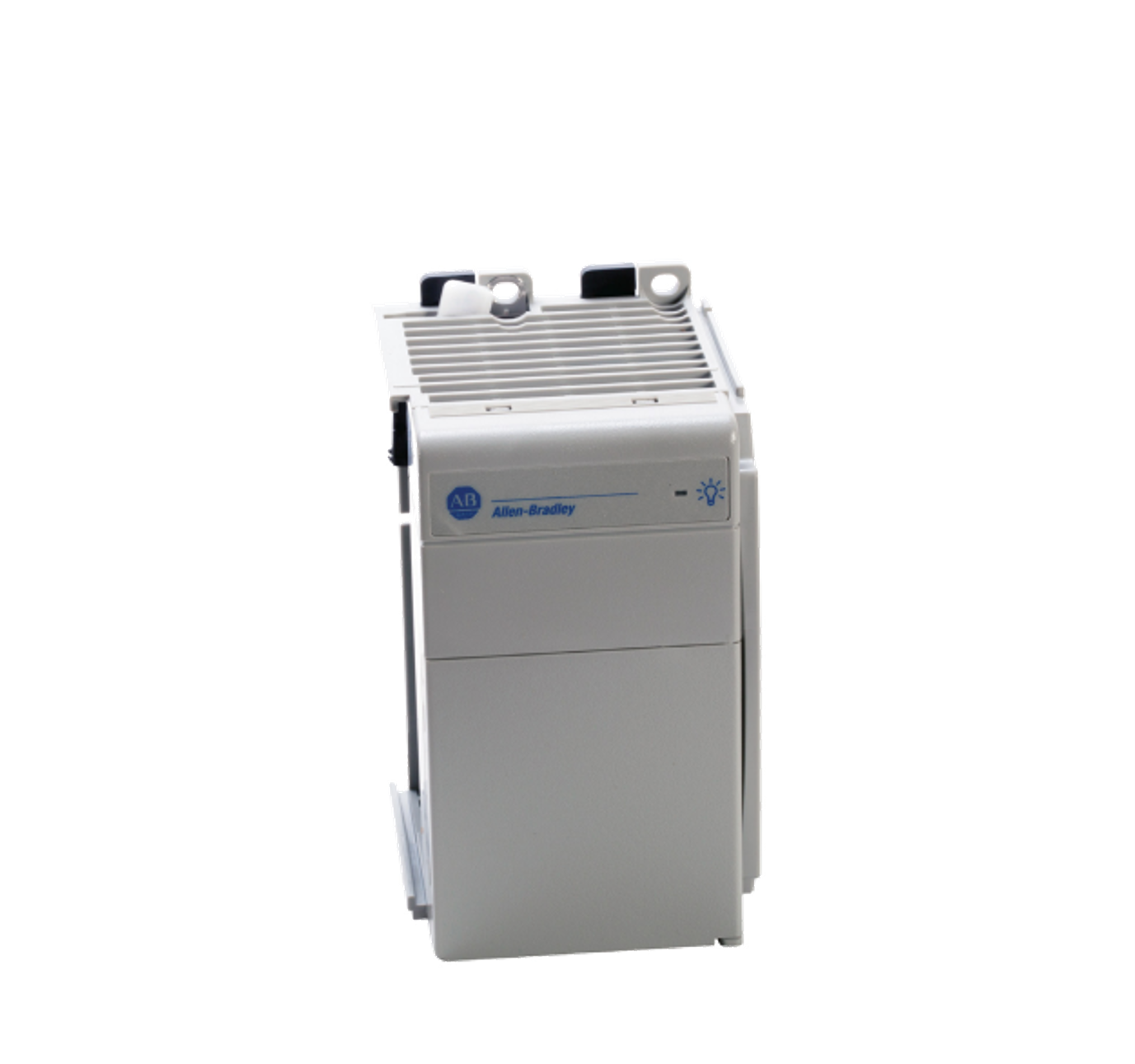

FUNCIÓN: MÓDULO DE FUENTE DE ALIMENTACIÓN DC MODELO 1769-PB4 CÓDIGO 1769-PB4 DE LA FAMILIA COMPACTLOGIX I/O DE ALLEN-BRADLEY ROCKWELL AUTOMATION INSTALADO PARA PROPORCIONAR ENERGÍA REGULADA AL BUS DE COMUNICACIÓN BACKPLANE DE LOS MÓDULOS DE E/S 1769
ESPECIFICACIONES DE ENTRADA: REQUIERE UNA ENTRADA DE VOLTAJE NOMINAL DE 24 V DC CON UN RANGO DE OPERACIÓN EXTENDIDO DE 19 2 V DC A 31 2 V DC ADECUADO PARA CONDICIONES DE VARIACIÓN EN LA FUENTE DE ALIMENTACIÓN DE CAMPO LA CORRIENTE MÁXIMA DE CONEXIÓN INRUSH ES DE 30 A A 31 2 V DC
ESPECIFICACIONES DE SALIDA: PROPORCIONA ENERGÍA AL BACKPLANE CON UNA CAPACIDAD DE 4 0 A A 5 V DC Y 2 0 A A 24 V DC ESTO PERMITE ALIMENTAR UN GRAN NÚMERO DE MÓDULOS ADYACENTES
CAPACIDAD DE EXPANSIÓN: ESTE MÓDULO PUEDE SOPORTAR HASTA 16 MÓDULOS DE EXPANSIÓN 1769 MANTENIENDO UNA DISTANCIA MÁXIMA DE 8 MÓDULOS EN CUALQUIER DIRECCIÓN DEL MÓDULO DE ALIMENTACIÓN
DISEÑO Y SEGURIDAD: ES UN MÓDULO DE ANCHO DE RANURA Y MEDIA CON UN DISEÑO ABIERTO MONTAJE EN CARRIL DIN O PANEL Y CUENTA CON AISLAMIENTO REFORZADO IEC CLASE 1 CON UN VOLTAJE DE AISLAMIENTO CONTINUO DE 75 V
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 1769-PB4
MODELO/SERIE: COMPACT I/O DC POWER SUPPLY
TIPO DE ENTRADA: DC
TENSIÓN DE ENTRADA NOMINAL: 24 V DC
CAPACIDAD DE CORRIENTE 5 V DC: 4 0 A
CAPACIDAD DE CORRIENTE 24 V DC: 2 0 A
POTENCIA DE DISIPACIÓN MÁXIMA: 14 5 W A 60 °C
PESO APROXIMADO: 0 43 KG O 0 94 LB
CAPACIDAD MÁXIMA DE MÓDULOS: 16
MONTAJE: CARRIL DIN O PANEL
