Detalles del producto
CARACTERÍSTICAS PRINCIPALES:

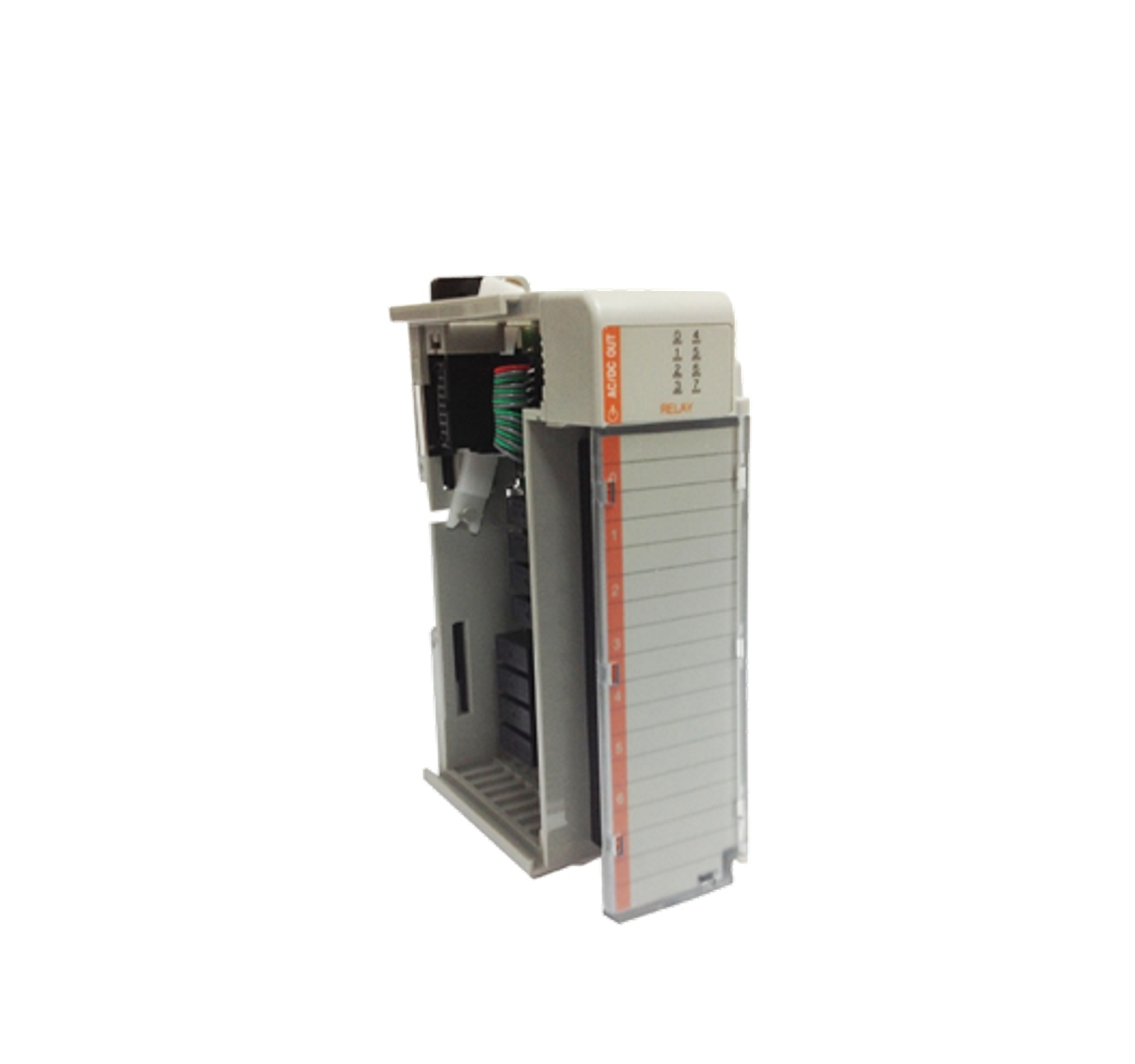

FUNCIÓN: MÓDULO DE SALIDA DIGITAL DISCRETA DE RELÉ MODELO 1769-OW16 CÓDIGO 1769-OW16 DE LA FAMILIA COMPACTLOGIX I/O DE ALLEN-BRADLEY ROCKWELL AUTOMATION UTILIZADO PARA CONTROLAR DISPOSITIVOS DE CAMPO QUE REQUIEREN SEÑALES AC O DC DE MAYOR POTENCIA O VOLTAJE QUE LAS SALIDAS DE ESTADO SÓLIDO
CONFIGURACIÓN DE SALIDA: PROPORCIONA 16 PUNTOS DE SALIDA DE RELÉ ELECTROMECÁNICO TIPO FORM A DE CONTACTO NORMALMENTE ABIERTO N O AGRUPADOS EN DOS GRUPOS DE 8 PUNTOS QUE ESTÁN AISLADOS ENTRE SÍ Y DEL BUS ESTO PERMITE MEZCLAR CARGAS AC Y DC EN EL MISMO MÓDULO
ESPECIFICACIONES ELÉCTRICAS: EL VOLTAJE OPERACIONAL DEL CONTACTO ES MUY AMPLIO ABARCANDO DE 5 V AC A 265 V AC Y DE 5 V DC A 125 V DC LA CORRIENTE MÁXIMA ES DE 2 0 A POR PUNTO Y LA CORRIENTE MÁXIMA DEL MÓDULO ES DE 20 A SU CONSUMO DE CORRIENTE DEL BUS DE 5 V ES DE 125 MA
DISEÑO E INTEGRACIÓN: MÓDULO DE ANCHO DE UNA SOLA RANURA 35 MM PARA MÁXIMO APROVECHAMIENTO DEL ESPACIO EN EL GABINETE SE INTEGRA CON CONTROLADORES COMPACTLOGIX Y MICROLOGIX 1500 UTILIZA UN BLOQUE DE TERMINALES EXTRAÍBLE RTB CON CUBIERTA PROTECTORA FINGER-SAFE
INFORMACIÓN TÉCNICA DETALLADA:
CÓDIGO DEL FABRICANTE: 1769-OW16
MODELO/SERIE: COMPACT I/O RELAY OUTPUT MODULE
TIPO DE SALIDA: RELÉ DIGITAL N O
NÚMERO DE PUNTOS: 16
RANGO DE VOLTAJE DE OPERACIÓN: 5 V A 265 V AC / 5 V A 125 V DC
CORRIENTE MÁXIMA DE CONTACTO: 2 0 A POR PUNTO
PESO APROXIMADO: 0 45 KG O 1 00 LB
MONTAJE: CARRIL DIN O PANEL
